2.5 Визуальная проверка
Визуальная проверка должна проводиться перед каждым включением!
Перед запуском станции вам необходимо проверить:
Электрические соединения.
Правильность установки и состояние пневмосистемы.
Механические элементы на наличие видимых дефектов (разрывы, неплотные соединения и т.д.).
Перед запуском станции необходимо устранить все неисправности!
2.6 Кабельные соединения
Рисунок 2.6 - Кабельные соединения распределительной станции
Кабельные соединения между панелью ПЛК, пультом управления и станцией (Рисунок 2.6).
Панель ПЛК - станция
Вставьте штепсель XMA2 от панели ПЛК в разъем XMA2 I/O-терминала станции.
Панель ПЛК – пульт управления
Вставьте штепсель XMG1 от панели ПЛК в разъем XMG1 пульта управления.
Панель ПЛК – блок питания
Вставьте 4-х миллиметровые предохранительные заглушки в разъемы блока питания.
Персональный компьютер - ПЛК
Соедините ваш персональный компьютер с ПЛК с помощью программного кабеля.
2.7 Пневматические соединения
2.7.1 Ручное переключение
Ручное переключение используется для проверки функционирования и работы распределителей и соединенных с распределителями компонентов.
Перед началом работы необходимо:
Включить подачу сжатого воздуха
Включить блок питания
Выполнение:
Включите подачу сжатого воздуха.
Нажмите на толкатель ручного переключателя тупым концом карандаша или отверткой (максимальная ширина лезвия: 2,5мм).
Отпустите толкатель (пружина возвращает толкатель в исходное положение), распределитель возвращается в исходное положение.
(не распределители с двумя электромагнитами!)
Для блокировки режима ручного переключения: следите, чтобы толкатель находился в исходном положении после проверки распределителя.
Перед пуском станции в эксплуатацию, убедитесь, что все распределители находятся в исходном положении.
2.8 Подача напряжения
Подключите подачу сжатого воздуха к блоку подготовки воздуха. Настройте регулятор давления на 6 Бар (600 КПа).
На станции подается напряжение в 24 В постоянного тока (максимум в 5 А) через блок питания.
Подача напряжения на всю станцию осуществляется через панель ПЛК
2.9 Загрузка программы плк
2.9.2 Контроллер Festo
Контроллер: Festo FEC FC640
Программное обеспечение: Festo FST Версия 4.02 (Рисунок 2.7)
Соедините ПК и ПЛК с помощью кабеля TTL-RS232
Включите блок питания
Включите подачу сжатого воздуха
Отпустите кнопку EMERGENCY-STOP (если нажата)
Подождите пока ПЛК выполнит тестовые программы
Запустите программное обеспечение для ПЛК
Восстановите файл 01VE_FEC.zip:

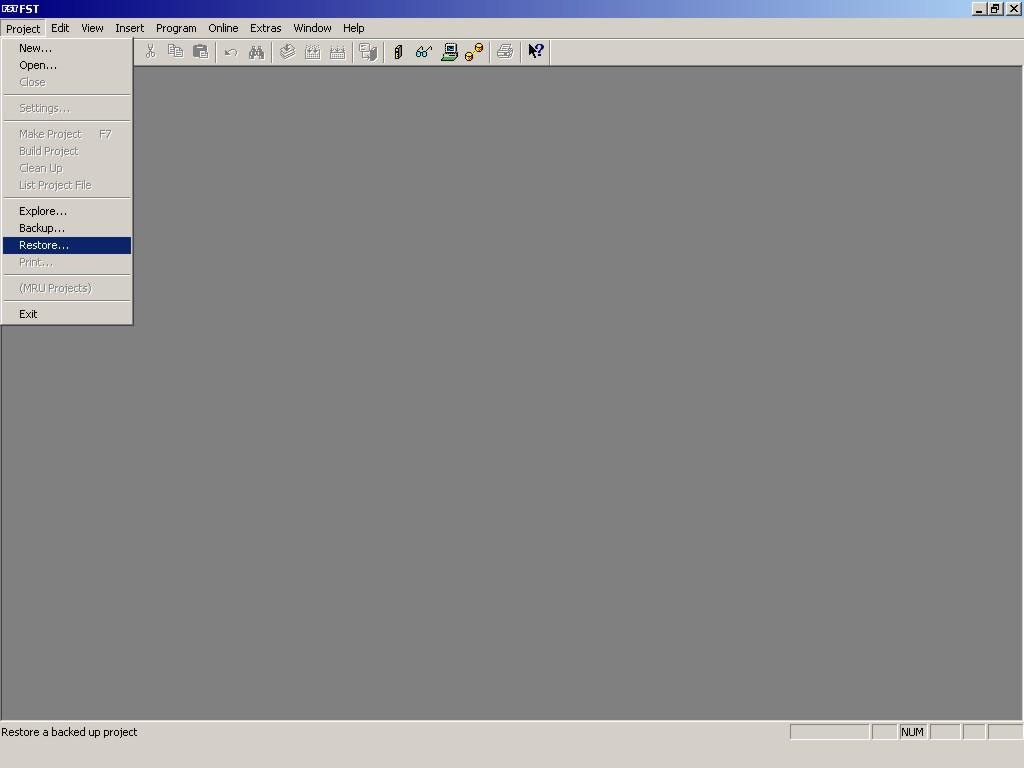

Рисунок 2.7 – Программное обеспечение распределительной станции
Project - Restore - Open 01VE_FEC.zip Open - Restore Project, Name: 01VE_FEC – OK Project - Build Project
Составьте проект:
Рисунок 2.7 – Составление проекта (написание программного кода)
Загрузите проект в контроллер

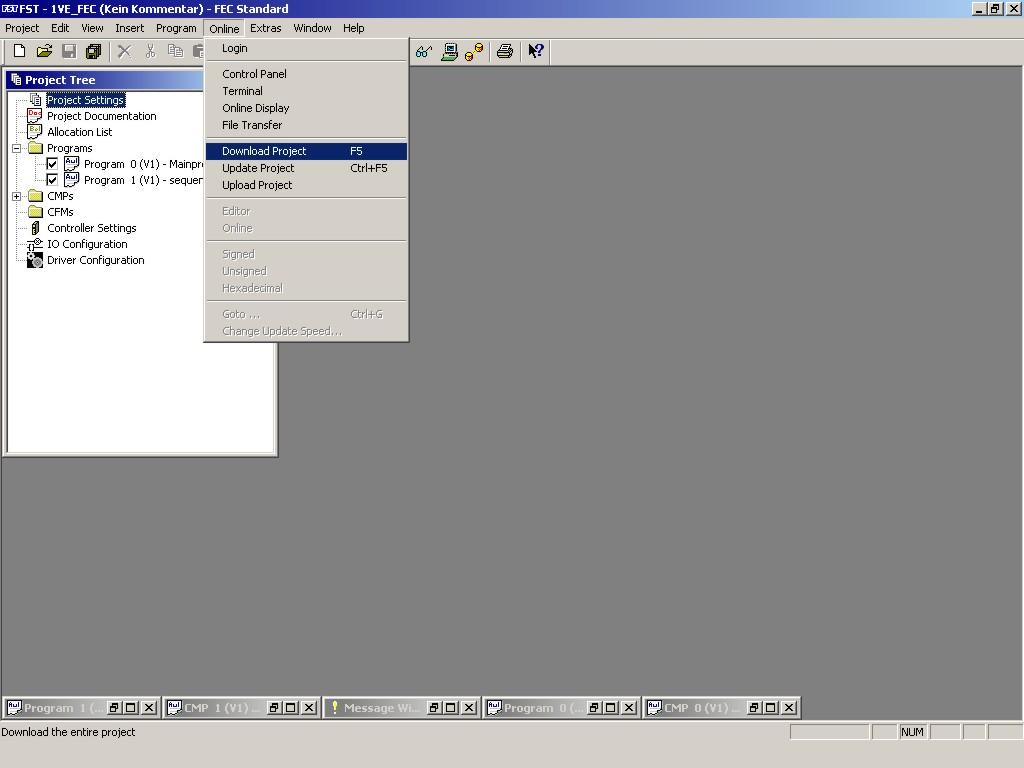

Рисунок 2.8 – Загрузка проекта в контроллер распределительной станции
Online - Download Project – Ok
