Маслоизготовитель бочечный:
,
где: k
– удельная мощность, Вт/[л·м(об/мин)]
(можно принимать
при изменении общей вместимости бочки
соответственно в интервале 100-1000л); V
– общая вместимость бочки, л; D
– диаметр бочки, м; n
– частота вращения бочки при сбивании,
мин-1;
- КПД передачи.
Расчёт маслоизготовителя непрерывного действия (по сбивальному цилиндру)
Производительность:
где: Vц – объем сливок находящихся в сбивальном цилиндре маслоизготовителя, м3; ρсл – плотность сливок, кг/м3, ρсл = 980 кг/м3; τ – время нахождения сливок в цилиндре, в течение которого образуется масляное зерно, с, τ = 2,5 с.
Объем сливок находящихся в сбивальном цилиндре маслоизготовителя:
где: Dц – диаметр сбивального цилиндра, м, Dц = 0,25 м; dб – диаметр окружности описываемой билами сбивателя, м, dб = 0,246 м; Lц – длина цилиндра, м, Lц = 0,745 м.
Маслоизготовитель непрерывного действия (по текстуратору)
Производительность:
где: k – коэффициент, учитывающий проскальзывание и перемешивание масла шнеками, а также их перекрытие, k = 0,1; z – число шнеков текстуратора, z = 2; d – диаметр шнека, м, d = 0,16 м; ψ – коэффициент наполнения шнека, ψ = 0,9…1,0; S – шаг витка шнека, м, S = 0,085 м; ω – скорость вращения шнека, с-1, n = 0,33…1 с-1; ρм – плотность масла, кг/м3, ρсл = 930 кг/м3.
Мощность:
где: N1 – мощность, потребляемая мешалкой сбивателя, кВт; N2 – мощность, потребная шнеком текстуратора, кВт; ηа – коэффициент запаса мощности двигателя, ηа = 1,1…1,25; η1 - КПД передачи от двигателя к мешалке, η1 = 0,95; η2 - КПД передачи от двигателя к шнеку текстуратора, η2 = 0,7…0,85.
Мощность, потребляемая мешалкой сбивателя:
где: dв – внутренний диаметр цилиндра сбивателя, м; L – длина цилиндра сбивателя, м; ρс – плотность сливок, кг/м3, = 980 кг/м3; v1 – окружная скорость вращения лопастей сбивателя, м/с.
Мощность, потребляемая шнеком текстуратора:
где: v2 – скорость продавливания продукта через отверстия перфорированной вставки, м/с; d0 – диаметр отверстий вставки, м; n0 – количество отверстий в перфорированных вставках; ΔР – потери давления, кПа, ΔР = 150…200 кПа.
Практическая работа № 7. Расчёт оборудования для производства натуральных сыров.
Производительность сыродельной ванны или сыроизготовителя определяют по формуле
,
где G - производительность, м3/с; V - геометрическая емкость сыродельной ванны или сыроизготовителя, м3; - коэффициент заполнения; - продолжительность технологического цикла, с [для мелких сыров = (7,5-9)103 с для крупных = (9—12)103с].
Продолжительность технологического цикла
,
где
-продолжительность
технологического цикла, с;

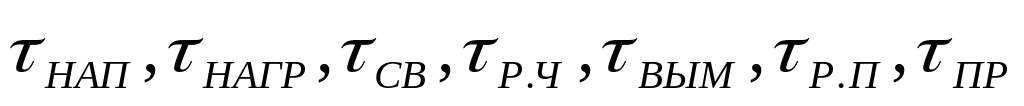

— продолжительность соответственно
наполнения, нагревания свертывания
молока, разгрузки (частичное удаление
сыворотки), вымешивания и образования
сгустка, полной разгрузки и вынужденного
простоя оборудования, с.
Продолжительность нагревания молока в сыродельной ванне
,
где т
—
масса молока, залитого в сыродельную
ванну для сквашивания, кг; с
—
средняя удельная теплоемкость молока
или смеси, Дж/(кг·град) [с
= 3890 Дж/(кг-град)];
-
конечная и начальная температура молока,
°С; k
— коэффициент
теплопередачи, Вт/(м2град)
[k
= 290—410
Вт/(м2град)];
F—
площадь
теплообмена, м2;
— среднеарифметическая разность
температуры теплоносителя и молока,
°С.
Общий расход пара для нагревания молока в сыродельных ваннах и сыроизготовителях
,
где D
- расход
пара, кг;
-
теплосодержание соответственно пара
и конденсата, Дж/кг;
- коэффициент, учитывающий степень
использования теплоты (
=0,8…0,85)

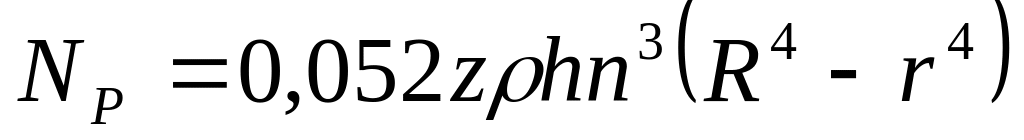

Мощность на валу мешалок для сыродельных ванн и сыроизготовителей можно рассчитывать по эмпирическим формулам Н. И. Селиванова. Для мешалок, у которых рабочие органы имеют вид сплошной вертикальной лопасти и совершают движения только вокруг своей оси, мощность
,
где
- рабочая мощность на валу мешалки, кВт;
0,052 - эмпирический коэффициент (по Н.
И.
Селиванову);
z
- число мешалок (обычно две);
-плотность продукта, кт/м3;
h
— высота погружения мешалки в продукт,
м ; n
– частота вращения мешалки вокруг оси
вращения, с-1;
R,
r
-
соответственно наружный и внутренний
радиусы траектории, описываемой краями
мешалки, м.
Мощность мешалок, у которых рабочие органы выполнены в виде рам или решеток (ножи, лиры и т. п.) толщиной 6, определяют по формуле
,
где
0,098 — эмпирический коэффициент (по Н.
И. Селиванову);

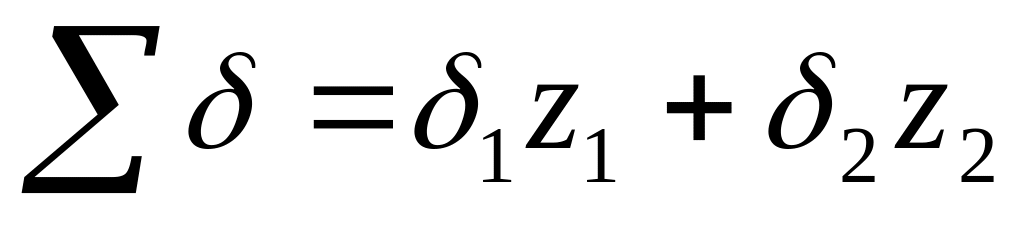

— сумма толщин режущих элементов, м;
,
где
— толщина плоских ножей или струн,
натянутых на раму мешалки, м (
=
= 0,002 — 0,0005 м);
— число
ножей или струн;
— ширина боковых планок рамы, на которой
крепятся ножи или струны, м (
= 0,01—0,003 м); z2
—
число планок рамы.
Мощность мешалки с прямолинейным движением вдоль ванны без вращения вокруг оси
,
где f
— проекция лопасти (лопастей) мешалки
на плоскость, перпендикулярную к
направлению движения;
max
— максимально допустимая скорость
движения мешалки в молоке (
max
= 0,1—0,3 м/с).

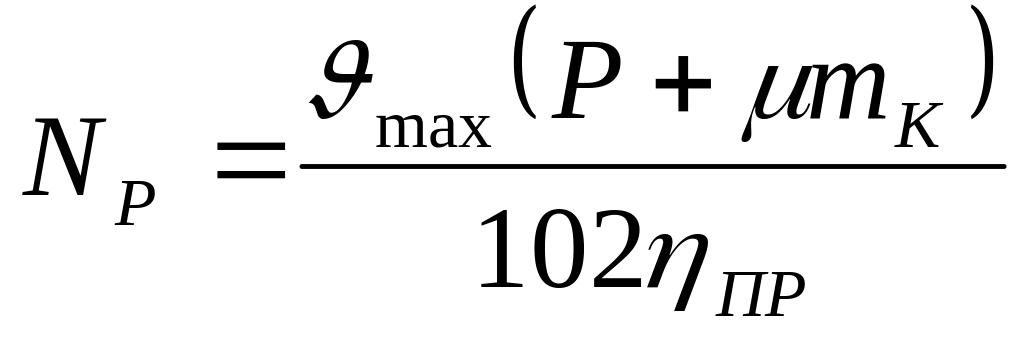

Мощность для разрезания сгустка и перемещения каретки с мешалкой вдоль ванны
,
где
max
— максимально допустимая скорость
перемещения каретки от 0,065 до 0,25 м/с; Р
—
сила,
требуемая для разрезания сгустка, г/см;
— коэффициент трения скольжения; mк
—масса каретки, кг;
—
механический к.п.д. привода (
= 0,6-0,7).
Электродвигатель для мешалки сыродельной ванны подбирают по рабочей мощности Nэд с учетом коэффициента запаса мощности, который учитывает сопротивление среды лопастям мешалки. Мощность электродвигателя рассчитывают по формуле
,
где
Nэд
— мощность
электродвигателя, кВт;
а
— коэффициент запаса мощности (
а
- 1,2—2);
- к.п.д. электродвигателя (
=
0,85—0,95);
— к.п.д. передачи.
Учитывая значительные затраты мощности на движение каретки мешалки и сложность приводного механизма, для сыродельных ванн = 0,6—0,8; для сыроизготовителей = 0,8—0,85.
Частота вращения мешалки
,
где n —частота вращения мешалки, с-1; w — окружная скорость, м/с (для начальной стадии разрезания сгустка w = 0,3—0,4 м/с, при вымешивании зерна w = = 0,5—1 м/с); d —диаметр окружности, описываемой наружным краем мешалки, м.
Определение производительности и силы давления пневматического пресса для прессования сырной массы.
Производительность пресса Gп (в кг/смену) рассчитывают по формуле
,
где М – масса прессуемых сыров, кг; τсм, τц – продолжительность смены и цикла.
Сила давления на сыр Р (в Н) в пружинно-винтовом прессе:
,
где Q – окружное усилие, приложенное к рукоятке нажимного механизма, Н; R – длина плеча, м; d –диаметр винта, м; α – угол подъёма резьбы винта, град.
В пневматических и гидравлических прессах сила давления определяется по формуле
,
где р – давление воздуха или жидкости в пневмоцилиндре (гидроцилиндре), Па; d – диаметр пневмоцилиндра (гидроцилиндра), м.
При производстве плавленых сыров применяют сырорезательные машины, волчки, вальцовки, аппараты для плавления сырной массы.

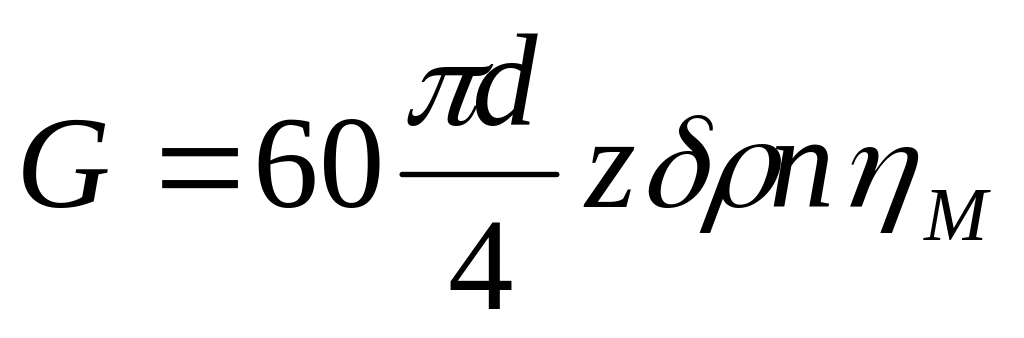

Производительность сырорезательной машины:
,
где G
—производительность,
кг/ч; d
—диаметр
резательного диска, м; z
—число
ножей на диске;
— толщина стружки сыра, м (
= 0,01—0,02 м);
— плотность сыра, кг/м3;
n
—
частота вращения диска,
n
=
100—150 мин-';
— КПД машины (
=
0,5-0,6).
Производительность волчка
,
где
— коэффициент использования шнека (
=
0,25—0,35); D
— диаметр
шнека, м; d—диаметр
вала шнека, м; n
—число
оборотов шнека, мин-1;
s
— средний шаг шнека, м;
— коэффициент, учитывающий проскальзывание
сырья (для жирного кускового сыра
=
0,5, для мягких мажущихся продуктов
= 0,25);
— плотность продукта, кг/м3.
Производительность вальцовки
,
где d—диаметр вальцов, м; — коэффициент загрузки (для жирных сыров = 0,7, для творога и брынзы = 0,8, для обезжиренного сыра = 0,5); l —рабочая длина вальцов, м; 3 —зазор между вальцами, м; n — частота вращения вальца, мин-1; — плотность продукта, кг/м3.
Производительность аппарата для плавления сырной массы можно определить по формуле:
,
где G - производительность, м3/с; V - геометрическая емкость сыродельной ванны или сыроизготовителя, м3; - коэффициент заполнения; - продолжительность технологического цикла, с [для мелких сыров = (7,5-9)103 с для крупных = (9—12)103с].
Продолжительность плавления:
,
где
— продолжительность плавления сырной
массы, с; Q
— количество
теплоты, необходимой для плавления,
Дж; F—
поверхность
теплопередачи аппарата для плавления
сырной массы, м2.
