Общие требования по оформлению рисунков и альбома
Альбом располагается горизонтально с правой стороны от микроскопа.
Зарисовку производить на правом чистом листе альбома, предварительно разделив его на две равные половины. На странице помещать не более двух рисунков.
Оборотная сторона листа альбома не используется.
Сверху, начиная с новой строки, подписывают название препарата, метод окрашивания и увеличение (малое или большое).
Свободное поле каждой половины листа используют для зарисовки структур гистологического препарата, перечисленных в соответствующих заданиях настоящего пособия.
Обозначение зарисованных элементов препарата производить непосредственно на рисунке с помощью стрелок, один конец которых располагается на отображенной структуре, а на втором – делается соответствующая надпись.

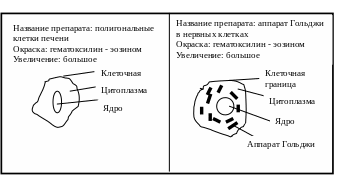

Оформление рисунков в альбоме
Задание на практическую часть занятия.
Используя практикум «Лабораторные занятия по курсу гистологии, цитологии и эмбриологии»:
1. Вспоминают устройство микроскопа (с. 8-9).
2. Микроскопирование, гистологическая техника (с. 9-17).
3. Записать и выучить термины «базофилия» и «оксифилия».
Цитология Морфология клетки. Строение и функции ядра клетки
Обязательные препараты
Препарат 1. Печень аксолотля. (Атлас: рис. 3, с. 9).
Окраска: гематоксилин – эозин.
На малом увеличении рассмотреть препарат. Найти полигональные клетки печени. Определить ядро, окрашенное гематоксилином базофильно (в сине-фиолетовый цвет) и цитоплазму, окрашенную эозином оксифильно (в розово-красный цвет).
На большом увеличении строение ядра. Определить границу ядра – ядерную оболочку, найти ядрышку, глыбки хроматина.
На большом увеличении зарисовать 3-5 клеток.
Обозначить:
1 – межклеточные границы.
2 – цитоплазму.
3 – ядро.
4 – ядерную оболочку.
5 – ядрышко.
6 – хроматин.
Изучить и зарисовать электронно-микроскопическую схему строения ядра и обозначить его структурные элементы (Атлас: рис. 8, с. 12).
Морфология клетки. Строение и функции цитоплазмы
Обязательные препараты
Препарат 1. Аппарат Гольджи (пластинчатый комплекс) в нервных клетках спинномозгового узла. (Атлас: рис. 24, с. 25).
Окраска: Осмиевая кислота.
На малом увеличении найти подкапсулярную зону узла, в которой располагаются многочисленные крупные клетки округлой формы.
На большом увеличении изучить строение ядра и цитоплазмы нервных клеток. В цитоплазме найти аппарат Гольджи в виде гранул или нитевидных образований, окрашенных в черный цвет.
На большом увеличении зарисовать 2-3 клетки.
Обозначить:
1 – межклеточные границы.
2 – цитоплазму.
3 – аппарат Гольджи.
4 – ядро.
5 – ядерную оболочку.
6 – ядрышко.
7 – хроматин.
Изучить и зарисовать электронно-микроскопическую схему строения аппарата Гольджи и обозначить его структурные элементы (Атлас: рис. 26, с. 26 и рис. 27, с. 27).
Препарат 2. Митохондрии в эпителиальных клетках канальцев почки (Атлас: рис. 18, с. 20).
Окраска: по Альтману.
На малом увеличении пласт эпителиальных клеток.
На большом увеличении изучить строение эпителиоцитов. В цитоплазме клеток найти митохондрии в виде многочисленных мелких гранул, окрашенные в красно-коричневый цвет.
На большом увеличении зарисовать несколько клеток.
Обозначить:
1 – межклеточные границы.
2 – цитоплазму.
3 – митохондрии.
4 – ядро.
5 – ядерную оболочку.
6 – ядрышко.
7 – хроматин.
Изучить и зарисовать электронно-микроскопическую схему строения митохондрии и обозначить ее структурные элементы (Атлас: рис. 20, с. 22 и рис. 23, с. 24).
