7. Выбор оборудования ктп
КТП
имеет два распределительных устройства:
10 и 0,4 кВ. РУ 10 кВ состоит из разъединителя
QS с заземляющими ножами, устанавливаемого
на ближайшей опоре 10 кВ, вентильных
разрядников FV1…FV3
для защиты оборудования от атмосферных
и коммутационных перенапряжений на
стороне 10 кВ и предохранителей F1…F3,
установленных в вводном устройстве
высшего напряжения, обеспечивающих
защиту от коротких многофазных замыканий.
Остальная аппаратура размещается в РУ
0,38 кВ. На вводе распределительного
устройства установлен рубильник S,
вентильные разрядники FV4 - FV6 для защиты
от перенапряжений на стороне 0,38 кВ.
Трансформаторы тока ТА1… ТА3, питающие
счётчик активной энергии Р1, и трансформаторы
тока ТА4 и ТА5, к которым подключено
тепловое реле КК, обеспечивающее защиту
силового трансформатора от перегрузки.
Включение, отключение и защита отходящих
от КТП линий 380/220 В от коротких замыканий
и перегрузки производится автоматическими
выключателями QF1…QF3 с комбинированными
расцепителями. При этом для защиты от
коротких однофазных замыканий в нулевом
проводе установлены токовые реле
КА1…КА3, которые при срабатывании
замыкают цепь обмотки независимого
расцепителя. Реле устанавливаются для
обеспечения срабатывания защиты, при
коротком однофазном замыкании в наиболее
удалённой точке сети.
Автоматическое управление уличным освещением осуществляется при помощи фотореле KS. Линия уличного освещения защищена предохранителями F4…F6. Выбор режима работы производится переключателем SА2. Для поддержания нормальной температуры вблизи счётчика активной энергии Р1 в зимних условиях служат резисторы R1…R3, включаемые переключателем SА1.
Для контроля наличия напряжения и освещения РУ 0,38 кВ предназначена лампа ЕL, включаемая переключателем SА3. Напряжение измеряют переносным вольтметром, который включают в штепсельную розетку Х. Переключатель SА3 позволяет измерить напряжение всех фаз.

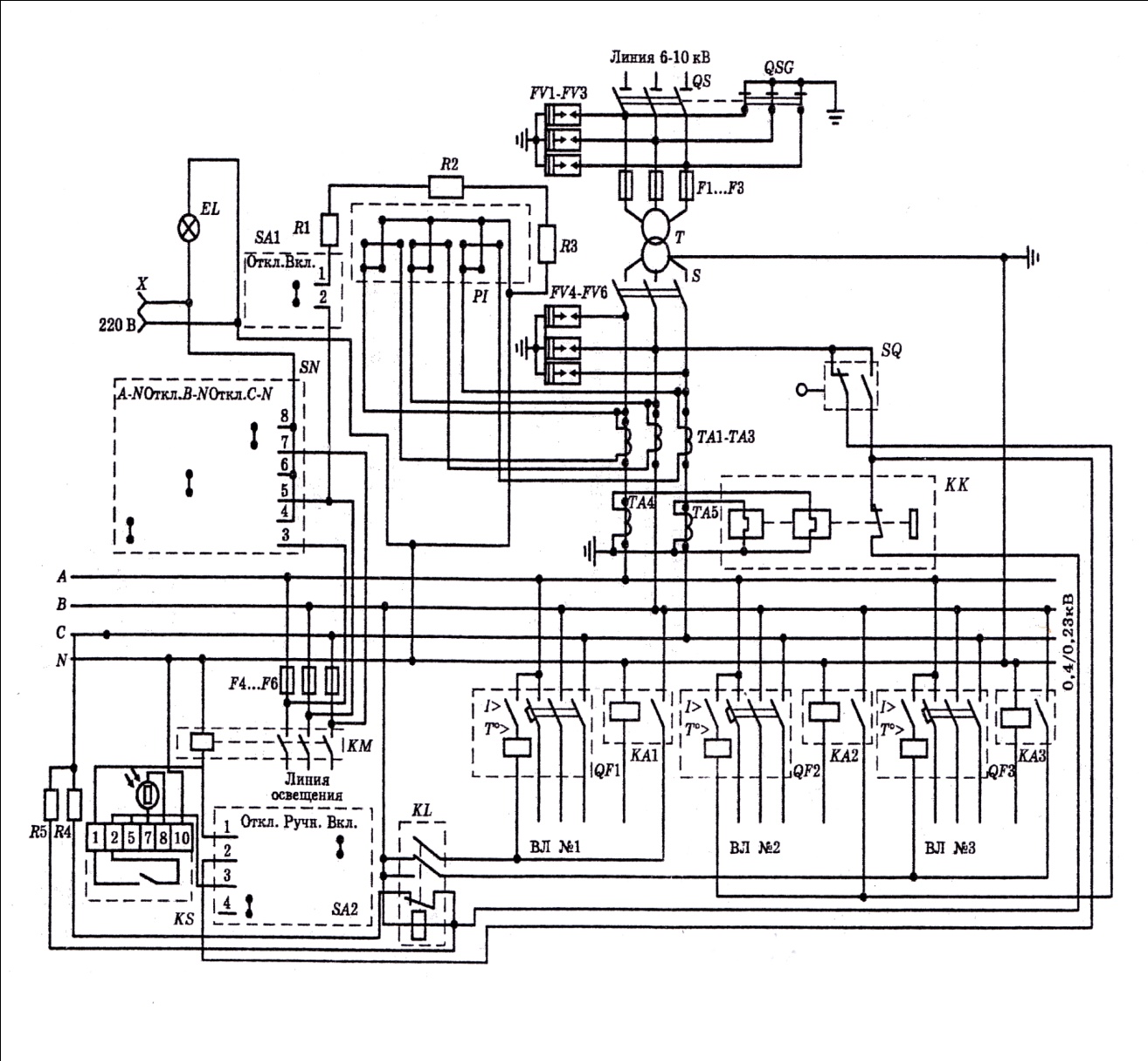

Рисунок 7.1. Схема электрических соединений КТП 100/10
8. Спецификация оборудования
Таблица 8.1 – Спецификация электрооборудования
Условное обозначение |
Наименование и марка оборудования |
Количество |
QS FV1 – FV3 F1 - F3
Т FV4 - FV6 S Р1 R1 - R3 ЕL Х SА1 SА2 SА3 ТА1 - ТА5 F4 - F6 КМ QF1… QF3 SQ КА1, КА2 КL КК КS
|
Разъединитель РЛНДА-10/200 Разрядник со стороны высокого напряжения РВО - 10 Предохранитель со стороны высокого напряжения ПКТ-10 Трансформатор силовой ТМ – 100/10 Разрядник со стороны низкого напряжения РВН - 0,4 Рубильник РЦ – 31 Счётчик активной энергии СА4У - И672М Сопротивление ПЭ - 75, 680 Ом Лампа сигнальная Б220-40-1 Розетка штепсельная У-220, 250 В, 6А Выключатель ПВ2–10 Переключатель ПВ3–10 Переключатель ПВ3–10 Трансформатор тока ТК-20У3 Предохранитель ПН–2 Пускатель магнитный ПМЛ-210002 Выключатель автоматический ВА-51Г-33;ВА-51Г-33;ВА-51Г-31. Переключатель КР6200 Реле тока РЭ - 571Т, Iу.р1=125А;Iу.р2=160 А Реле промежуточное РП – 1 Реле тепловое ТРН - 10У3 Фотореле ФР-2
|
1 3
3 1 3 1 1 3 1 1 1 1 1 5 3 1 3 2 1 1 1 1 |
.
