Министерство сельского хозяйства и продовольствия

Республики Беларусь

Учреждение образования

«Городокский государственный аграрно-технический колледж»

УТВЕРЖДАЮ

Председатель цикловой методической

комиссии преподавателей

специального цикла и специализации

специальности 2-74 06 31

Н. П. Попеленко

« 31 » Октября 2011г.

ЗАДАНИЕ

на курсовой проект

Учащемуся Данченко Олегу Александровичу

курса 3 группы Б .

по дисциплине «Электроснабжение сельского хозяйства»

Тема курсового проекта «Электроснабжения проезводственного участка

СПК «Обольцы» Толочинского района»

Исходные данные

1.План объекта электрификации с нанесением производственных помещений.

2.Расчетные нагрузки

3.Уровень напряжения в точке присоединения питающей линии = 10,25 кВ.

4.удельное сопротивление грунта = 100 Ом∙м

5.Потеря напряжения во внутренней сети = 1,6 %

Содержание проекта

Пояснительная записка

Содержание разделов	Срок исполнения
Введение
1.Подсчёт электрических нагрузок.	29.10
1.1Подсчёт нагрузок по объекту электрификации в целом и его характеристика	30.09
1.2 Подсчёт нагрузок по участкам воздушной линии 380/220В.
2. Выбор мощности и типа трансформатора	08.10
3.Выполнение воздушной линии 0,38 кВ	15.10
4.Электрический расчёт линии 0,38 кВ
4.1 Определение допустимых потерь напряжения.	13.10
4.2 Выбор проводов.	14.10
4.3 Проверка линии на колебание напряжения при пуске электродвигателя.	21.10
4.4 выбор защиты отходящих от трансформаторной подстанции линий 380/220В	28.10
5. Защита от атмосферных перенапряжений	10.11
6. Расчёт повторных заземлений и заземлений трансформаторной подстанции	23.11
7. Выбор оборудования трансформаторной подстанции	25.11
8. Спецификация оборудования.
9.Заключение.	26.11

Лист – 1 План производственного участка с нанесением сетей 380/220 В. Расчётная схема

Графическая часть проекта

Индивидуальное задание

8

13

25

14

4

Потребитель	Расчётная нагрузка, кВт		Мощность электродвигателя, кВт
	Рд	Рв
4 Коровник на 100 голов с молочным блокам	16	16	-
8 Молокоперерабатывающий цех	20	20	14
13 Овцеводческая ферма	10	25	-
14 Зерноочистительный пункт 20т/ч	35	2	-
25 Пункт приготовления травяной муки	50	1	30

Дата выдачи « 23 » сентября 2011 г

Срок окончания « 26 » ноября2011г

Преподаватель-руководитель

курсовой проект: (Розновская А.А.)

Подпись учащегося

СОДЕРЖАНИЕ

Введение ………………………………………………………………………1

1. Подсчёт электрических нагрузок ……………………………………….2 1.1 Подсчёт нагрузок по объекту электрификации в целом и его характеристика ………………………………………………………………..2

1.2 Подсчёт нагрузок по участкам воздушной линии 380/220В ……...3

2.Выбормощности и типа трансформатора ……………………………..7

3. Выполнение воздушной линии 0,38кВ ………………………………...9

4. Электрический расчёт линии 0,38кВ …………………………………..10

4.1 Определение допустимых потерь напряжения …………………….10

4.2 Выбор проводов ………………………………………………………….11

4.3 Проверка линии на колебание напряжения при пуске электродвигателя …………………………………………………………….14

4.4 Выбор защиты отходящих от трансформаторной подстанции линий 380/220В ……………………………………………………………….15

5. Защита от атмосферных перенапряжений …………………………..19

6. Расчёт повторных заземлений и заземления трансформаторной подстанции …………………………………………...20 7. Выбор оборудования трансформаторной подстанции …………...21

8. Спецификация оборудования …………………………………………..23 9.Заключение..………………………………………………………………..24

Литература …………………………………………………………………..25

ВВЕДЕНИЕ

Электроснабжение сельскохозяйственных потребителей имеет свои особенности по сравнению с электроснабжением городов и промышленных объектов. Основные из них – это разбросанность сравнительно маломощных электропотребителей на значительной территории, потребность большого количества электрических сетей, что в свою очередь, вызывает дополнительные сложности по обеспечению качества электроэнергии и надежности электроснабжения. В связи с этим большое значение приобретают вопросы подготовки высококвалифицированных кадров по обслуживанию и ремонту электрооборудования.

Самый важный показатель системы электроснабжения – надёжность подачи электроэнергии. В связи с ростом электрификации сельскохозяйственного производства, особенно с созданием в сельском хозяйстве животноводческих комплексов промышленного типа, птицефабрик, тепличных комбинатов и др., всякое отключение – плавное (для ревизии и ремонта) и особенно неожиданное, аварийное – наносит огромный ущерб потребителю и самой энергетической системе. Поэтому необходимо применять эффективные и экономически целесообразные меры по обеспечению оптимальной надёжности электроснабжения сельскохозяйственных потребителей.

В настоящее время фактически все объекты сельскохозяйственного производства имеют централизованное электроснабжение. Изменившиеся экономические условия, развитие научно-технического прогресса, уменьшение численности работников, занятых в сельскохозяйственном производстве, требуют, с одной стороны, повышения электровооруженности труда, создания, создания полностью механизированных и автоматизированных объектов, а с другой – использования электроэнергии, уменьшения доли энергозатрат на производство единицы продукции.

Все это ведет к развитию новой инфраструктуры сельского электроснабжения, основными направлениями которой являются: развитие сельских электрических сетей напряжением 110кВ с разукрупняющимися подстанциями и подстанциями глубокого ввода; резервирование электрических сетей всех напряжений; реконструкция устаревших сетей с внедрением автоматического секционирования; комплексная автоматизация электрических сетей с внедрением устройств автоматического включения резерва, автоматического повторного включения, автоматического переключения на резервное питание; реконструкция и строительство закрытых двухтрансформаторных подстанций 10/0,4кВ с использованием нового оборудования и материалов; обустройство дополнительных резервных электростанций с использованием традиционных и нетрадиционных источников энергии. Важную роль в развитии инфраструктуры сельскохозяйственного электроснабжения занимает реорганизация деятельности электрических служб хозяйств и в целом производителей сельскохозяйственной продукции. Сбалансированность их интересов позволит ориентировать всех на экономию топливно-энергетических ресурсов, рациональное использование электроэнергии, что возможно только при высокой квалификации персонала всех уровней, задействованных в электросбережении и эксплуатации электрооборудования сельскохозяйственных объектов.

1 Подсчёт электрических нагрузок

1. Подсчёт нагрузок по объекту электрификации в целом и его характеристика

Так как расчётные нагрузки потребителей несоизмеримой мощности (отличающиеся в 4 и более раза), то суммируем их, пользуясь методом надбавок. Сумму нескольких нагрузок получают в результате прибавления к большей нагрузке надбавок ∆P соответствующих меньшим слагаемым нагрузкам.

Значение полных мощностей на участках сети напряжением 0,38 кВ определяют по формуле:

[кВА]

значение cosφ на шинах ТП принимают по таблице по соотношению .

Подсчёт нагрузок уличного освещения.

Нагрузка уличного освещения определяется по формуле:

где Р_уд – удельная мощность.

Для улиц и дорог местного значения шириной

5÷7 м составляет 3 Вт/м; Т. е. принимаем Р_уд=3 Вт/м;

l – длина расчётного участка, [м].

Нагрузка наружного освещения территории хоздворов принимается из расчёта: 250 Вт на помещение и 3 Вт на погонный метр длины периметра хоздвора.

Расчётная нагрузка наружного освещения общественных и торговых центров принимается по нормам 0,5 Вт на 1м² площади зданий с прилегающей территорией.

1.2 Подсчёт нагрузок по участкам вл 380/220 в

Рисунок 1.1. Расчетная схема ВЛ1

Расчёт нагрузок ведём от конца линии к ее началу.

Участок 1-2 :

Значения дневного и вечернего максимума нагрузки на расчетном участке

Из соотношения:

Определим значения коэффициентов мощности на расчётном участке:

cosφд=0,8 cosφв=0,89

Значения полных мощностей на расчётном участке:

УчастокТП-1

Значения дневного и вечернего максимума нагрузки на расчетном участке

Из соотношения:

Определим значения коэффициентов мощности на расчётном участке:

cosφд=0,75 cosφв=0,8

Значения полных мощностей на расчётном участке:

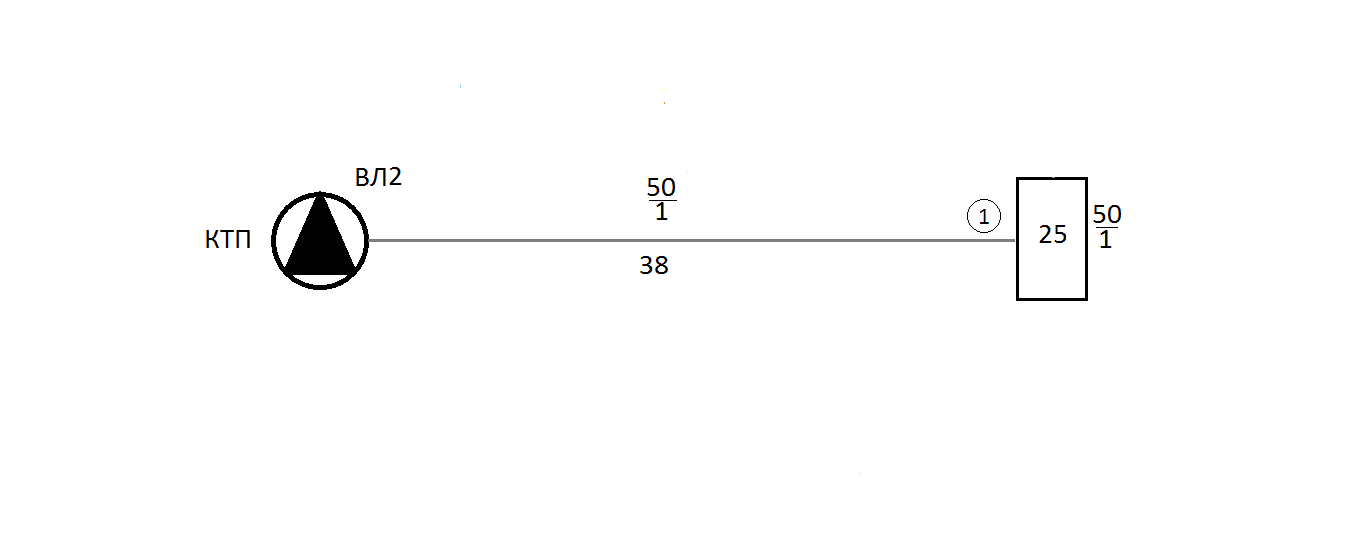

Рисунок 1.2. Расчетная схема ВЛ2

Участок ТП1 :

Значения дневного и вечернего максимума нагрузки на расчетном участке

Из соотношения:

Определим значения коэффициентов мощности на расчётном участке:

cosφд=0,75 cosφв=0,8

Значения полных мощностей на расчётном участке:

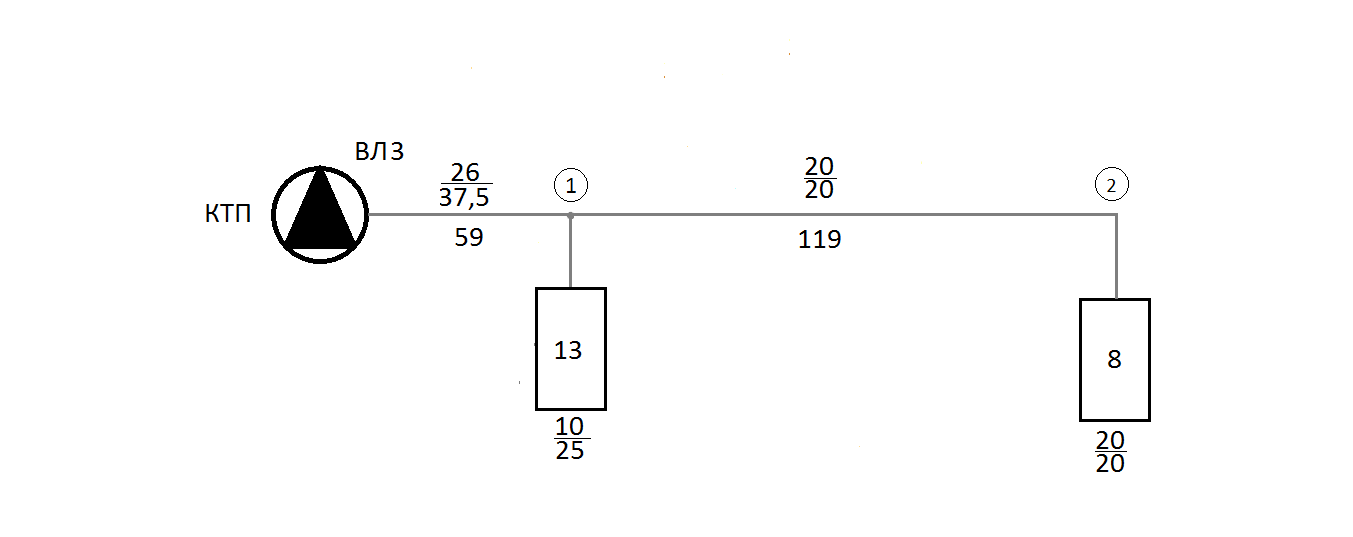

Рисунок 1.3. Расчетная схема ВЛ1

Участок 1-2 :

Значения дневного и вечернего максимума нагрузки на расчетном участке

Из соотношения:

Определим значения коэффициентов мощности на расчётном участке:

cosφд=0,8 cosφв=0,89

Значения полных мощностей на расчётном участке:

УчастокТП-1

Значения дневного и вечернего максимума нагрузки на расчетном участке

Из соотношения:

Определим значения коэффициентов мощности на расчётном участке:

cosφд=0,85 cosφв=0,93

Значения полных мощностей на расчётном участке:

Результаты расчётов заносим в таблицу 1.4.

Подсчёт нагрузок уличного освещения.

ВЛ-1

Участок 1-2

Р_ул=3*114+250+3*(60+80)*2=1432Вт

Участок ТП-1

Р_ул=3*89+1432+250+3*(40+60)*2=2549Вт=2,5кВт

ВЛ-2

Участок ТП-1

Р_ул=3*38+250+3*(20+20)*2=604Вт=0,6кВт

ВЛ-3

Участок 1-2

Р_ул=3*119+250+3*(20+30)*2=907Вт

Участок ТП-1

Р_ул=3*59+250+3*(40+50)*2+907=1874Вт=1,8кВт

Таблица 1.4 - Подсчёт нагрузок и выбор проводов по участкам ВЛ 380/220 В

Расчетный участок	Расчетная мощность участка, кВт		Полная мощность участка, кВА		Коэффициент мощности		Уличное освещение, кВт	Длина расчетного участка, м	Количество, марка и сечение поводов	Потеря напряжения в процентах(%) от номинального
	В дневном максимуме Рд	В вечернем максимуме Рд	В дневном максимуме Sд	В вечернем максимуме Sв	сosφд	сosφв				В дневном максимуме		В вечернем максимуме		В фонарном проводе
										На расчетном участке	От начала линии	На расчетном участке	От начала линии	На расчетном участке		От начала линии
ВЛ-1
ТП-1	44,8	17,2	59,7	21,5	0,75	0,8	2,5	89	САСПсш 3*70+1*25+1*70	2	2				0,39	0,39
1-2	16	16	20	17,9	0,8	0,89	1,43	114	САСПсш 3*70+1*25+1*70	0,83	2,83				0,54	0,93
ВЛ-2
ТП-1	50	1	6,66	1,25	0,75	0,8	0,6	38	САСПсш 3*25+1*25+1*25	1,94	1,94				0,05	0,05
ВЛ-3
ТП-1	26	37,5	30,5	40,3	0,85	0,93	1,87	59	САСПсш 3*50+1*25+1*50	0,83	0,83	1,09	1,09		0,25	0,25
ТП-1	20	20	25	22,4	0,8	0,89	0,9	119	САСПсш 3*50+1*25+1*50	1,38	2,21	1,23	2,32		0,26	0,51
