6.4. Внутренний модем
Измерители серии 7330 и 7350 имеют дополнительный малогабаритный внутренний модем с характеристиками:
Скорость передачи данных от 300 до 33600 бод;
Свойство «ModemGate» позволяет удаленной станции получать доступ к измерителю и еще к 31 дополнительному устройству, подключенному к цепи RS-485 через один внутренний модем;
7. Вес и размеры
Вес – около 2,3 кг, размер корпуса 400х260х100
Серия 7500ION, 7600ION
Используются в основных узлах распределительных сетей и у ответственных потребителей, измерители 7500 ION и 7600 ION экономичны, функциональны и просты в использовании.
Эта серия по отношению к серии 7300 имеет следующие дополнительные возможности:
большой графический дисплей;
высокая степень точности измерений (0.2) во всем диапазоне измерений;
учет до 63-ей гармоники;
контроль показателей качества электроэнергии;
20-ти годичный календарь;
запись от 7 циклов (256 точек за период) до 96 циклов (16 точек за период);
синхронизация времени и GPS;
Web-сервер MeterM обеспечивает доступ к контролируемым данным и аварийной сигнализации через Internet;
Мощное внутреннее программное обеспечение, позволяющее выполнять сложный анализ и выводить результаты на дисплей.
Вес и размеры
Вес – около 3.2 кг, размер корпуса 408х240х270
Серия 7700ION
По сравнению с серией 7300 может анализировать качество электроэнергии, имеет более широкие коммуникационные возможности( до пяти портов при подключении Xpress Card для многопротокольного многопортового доступа) поддерживает расширенный ввод/вывод(аналоговый, дискретный), большой объем хранения формы кривой до 14 циклов со снятием показаний 128 раз за цикл или 96 циклов при 16 показаниях за цикл.
Основное место установки : ответственные потребители, места, где много аналоговых и дискретных сигналов, разные сети сбора информации.
Вес и размеры: 7 кг, 408х240х240
Серия 8300ION, 8400 ION, 8500 ION
информации, помогающее вам быстро получить характеристики электроэнергии. Расширенные Используемые для мониторинга сетей электроснабжения, подстанций и вводов в электроустановку, приборы серии 8000 являются наиболее передовыми в мире встраиваемыми измерителями электроэнергии.
Особенностями 8300 ION являются уникальный дисплей, высокоточные, двунаправленные измерения по 4 квадрантам, падения/скачки напряжения, компенсация потерь в трансформаторе/линии, тренды, поддержка протоколов связи и дополнительные возможности управления.
8400 ION основывается на 8300 ION плюс дополнительные характеристики анализа качества электроэнергии, поддержка Web-технологий, протокола Modbus Master, расширенная возможность регистрации данных, дополнительные вводы тока нейтрали, высшие гармоники и необязательный Ethernet-порт, совмещенный с дополнительной многопортовой связью.
Измеритель 8500 ION обладает всеми перечисленными выше свойствами и еще: запись формы волны, углубленный анализ качества электроэнергии и соответствующее представление возможности включают фиксацию переходного процесса, увеличенную частоту выборок, дополнительные гармоники и больший объем памяти.
электроэнергией и SCADA посредством многочисленных каналов и протоколов связи.
Измерители, оборудованные Ethernet-портом, могут по электронной почте автоматически информировать об аварии или о плановом обновлении состояния системы. Сообщения MeterM@il могут быть получены как любое электронное сообщение на рабочей станции, мобильном телефоне, пейджере или PDA. Зарегистрированные данные могут также быть отправлены событием или по графику по электронной почте, поскольку защищены системой контроля, предотвращающей доступ для несанкционированных пользователей.

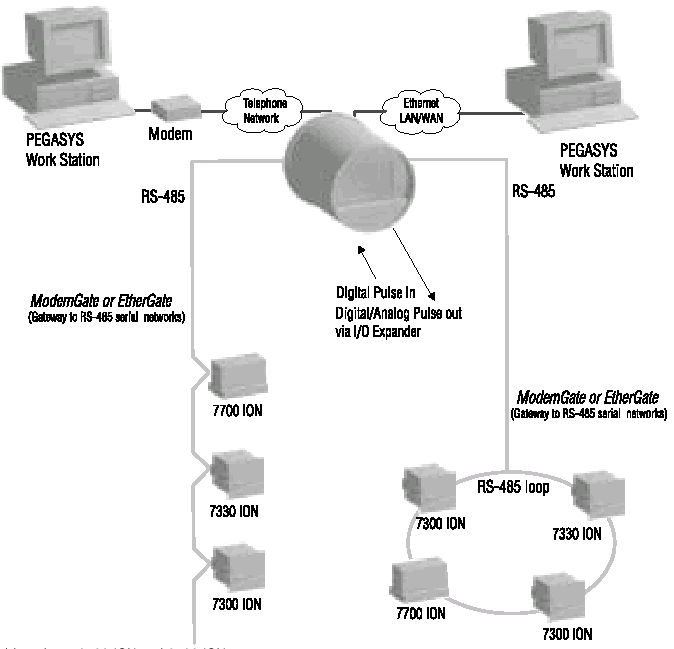

Схема сбора данных на объекте электроснабжения, основанная на использовании многофункциональных измерителей ION
Рис.1 Схема сбора данных
Наличие больших коммуникационных возможностей у многофункциональных измерителей серии ION позволяет создавать гибкие системы сбора информации на объектах электроснабжения. Основное требование, предъявляемое к объектам – наличие каналов связи с большой пропускной способностью. В качестве низового уровня обычно используется низкоскоростная сеть, образованная с помощью RS-485. На каждое присоединение устанавливается измеритель(7300 ION), позволяющий собирать информаций о текущих измерениях, контролировать электропотребление, собирать состояния коммутационных аппаратов, релейных защит, выполнять телеуправление, регистрировать аварийные процессы, контролировать качество электроэнергии. Измеритель подключается с помощью магистрали или кольца RS-485 к более мощному прибору(8500 ION), имеющему плату Ethernet или/и встроенный модем с функциями EtherGate или ModemGate, позволяющими делать «прозрачной» сеть RS-485 для устройств, подключенных к сети Ethernet или к модему. В качестве таких устройств могут быть рабочие станции или сервера по сбору и хранению информации на уровне пунктов управления системами электроснабжения.
