4. Задачі підприємства

4.1. Забезпечення конкурентоспроможності, ефективності та високої якості проектів, що розробляються, економія в них капітальних та трудових затрат, матеріалів та енергоресурсів.

4.2. Вибір оптимальних технічних рішень, техніко-економічне обґрунтування проектів та окремих рішень.

3. Забезпечення в проектах ефективних рішень, техніко-економічні обґрунтування проектів та окремих рішень з техніки безпеки та виробничої санітарії, поліпшення умов праці.

4. Систематизація, уніфікація і типізація проектів та окремих рішень, раціональне використання в проектах типової та повторно застосованої документації.

4.5. Забезпечення високого рівня організації роботи, трудової та виробничої дисципліни.

5. Основна продукція підприємства

5.1. Конструкторські рішення

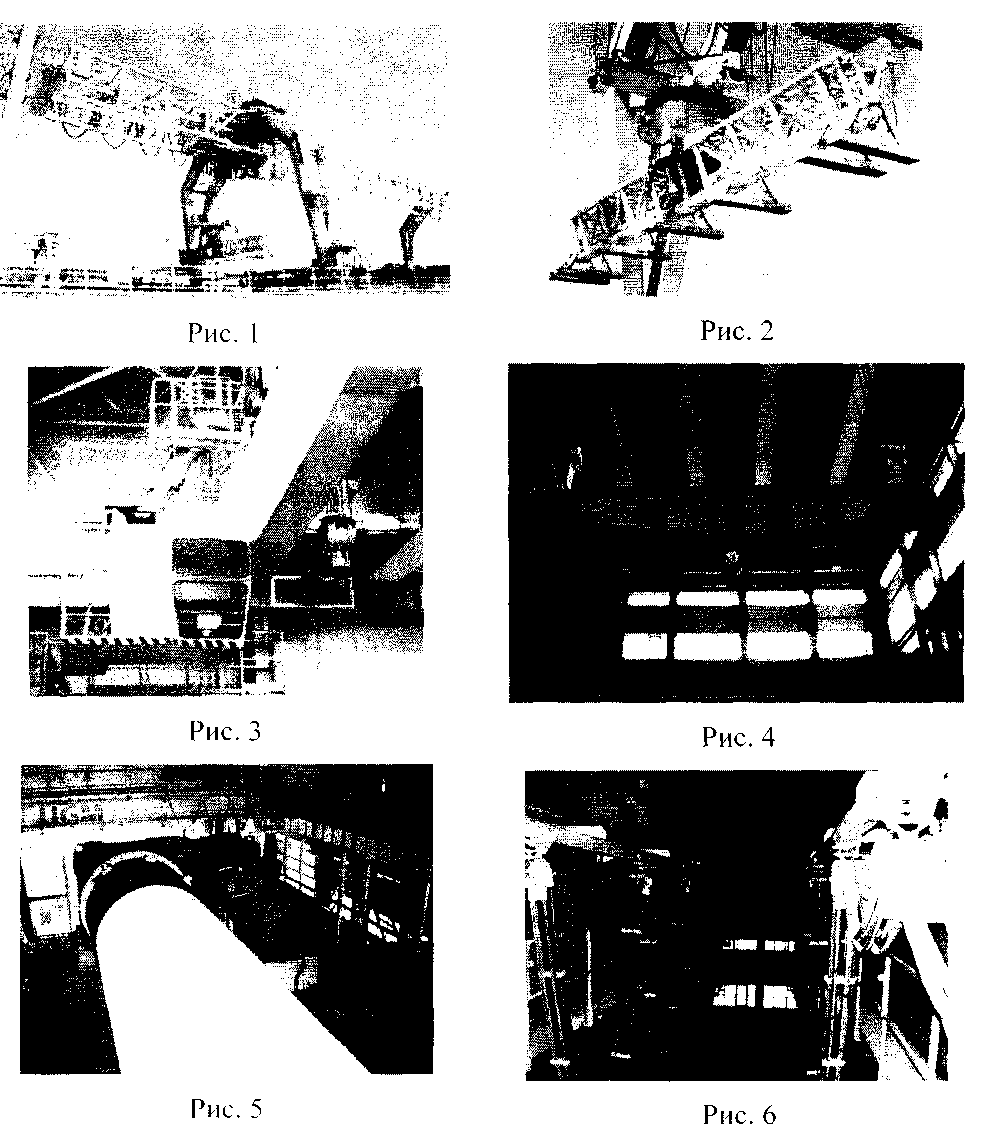

Серед останніх проектів ТОВ «Крановий електропривод» є досить цікаві з конструкторської точки зору: козловий довгопрогінний кран з магнітною траверсою (рис. 1); розсувна поворотна траверса з магнітами (рис. 2); кабіна, встановлена на вантажному візку й максимально наближена до гакової підвіски (рис. 3); загальна траверса двох мостових кранів

10

вантажопідйомністю до 250 т (рис. 4); канатний механізм високо підйомного мостового крана (рис. 5); шлейфові гнучкі струмопідведення кранових вантажних візків (рис. 6).

'ГОВ «Крановий електропривод» в своїх проектах використовує нову більш раціональну схему розміщення ходових коліс, яка дозволяє знизити навантаження на будівельну частину будівлі, а також істотно збільшити

11

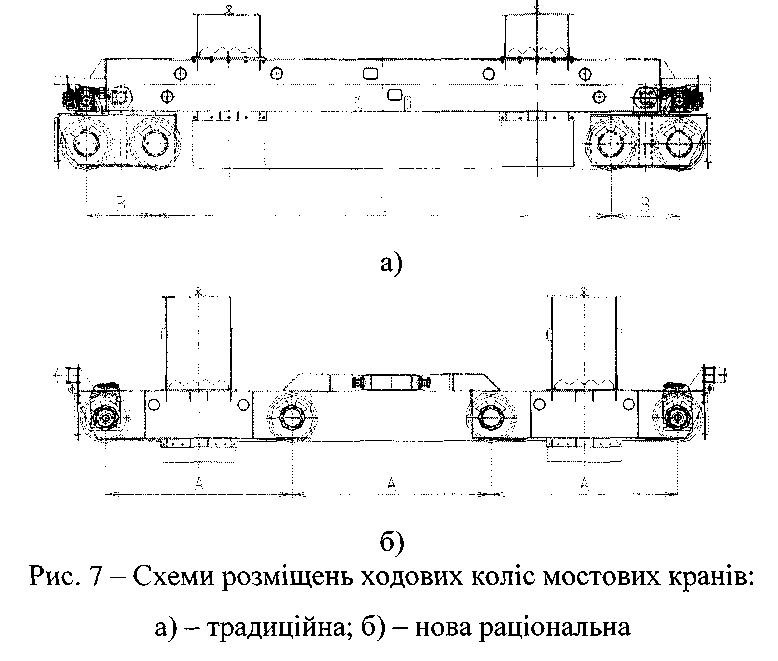

термін дії коліс, підкранових шляхів, спростити монтаж самого крана. На рис. 7 показані схеми розміщень ходових коліс мостових кранів.

ТОВ «Крановий електропривод» здійснює модернізацію ходової частини мостового (козлового, портального) крана, збільшення терміну дії коліс в 5 та більше разів, установку ефективних ручних і механічних протиугінних захватів; система управління кранів, що проектує підприємство, реалізована на базі програмованого контролера УІРА, дозволяє виконувати такі функції:

• керувати рухами крана з урахуванням необхідності синхронізації механізмів;

• оптимально керувати приводами крана, забезпечивши обмеження динамічних навантажень;

• синхронізувати механізми при спареній роботі двох кранів;

• керувати краном, як з кабіни оператора, так і за допомогою переносного пульта радіо керування та ін.

12 5.2. Проектні рішення

Серед проектів ТОВ «Крановий електропривод» слід відзначити такі: 1. Кран мостовий електричний вантажопідйомністю 125/20+5 т Цей кран призначений для виконання монтажних і ремонтних робіт в головному корпусі ГТГУ-450 МВт Уренгойської ГРЕС при температурі від мінус 20 °С до плюс 40 °С. Кліматичне виконання та категорія розміщення крана У2 за ГОСТ 15150-69. Технічні характеристики цього крана наведені в таблиці 1.

Таблиця 1 - Технічні характеристики

Параметри	Номінальне значення
Вантажопідйомність, т головного підйому допоміжного підйому таль електричний	125 20 5
Прогін, м	41
Висота підйому, м: головного підйому допоміжного підйому таль електричний	24 24,5 25
База крана, м	5,3
Швидкість, м/с головного підйому допоміжного підйому таль електричний пересування вантажного візка пересування крана	0,006...0,032 0,032...0,16 0,13/0,03 0,048...0,24 0,09...0,44
Тип вантажозахватного органа головного підйому допоміжного підйому таль електричний	Гак дворогий Гак однорогий Гак однорогий
Група класифікації крана за ІСО 4301/1	АЗ
Напруга мережі, В	380
Частота струму, Гц	50
Підведення живлення до крана	Тролеї
Підведення живлення до вантажного візка	Гнучкий кабель
Тип підкранової рейки за ДСТУ 2484-94 (ГОСТ 4121-96)	КР120
Місце керування краном	Кабіна машиніста
Навантаження на колесо, кН	480

13

2. Кран мостовий електричний вантажопідйомністю 105/20/10 т

Цей кран призначений для виконання монтажних і ремонтних робіт

енергетичного обладнання Черепетської ГРЕС при температурі від мінус 20

°С до плюс 40 °С. Кліматичне виконання та категорія розміщення крана УЗ

за ГОСТ 15150-69. Технічні характеристики цього крана наведені в таблиці 2.

Таблиця 2 - Технічні характеристики

Параметри	Номінальне значення
Вантажопідйомність, т головного підйому допоміжного підйому додаткового підйому	105 20 10
Прогін, м	43
Висота підйому, м: головного підйому допоміжного підйому додаткового підйому	24 23,4 32
База крана, м	5,3
Швидкість, м/с головного підйому допоміжного підйому додаткового підйому пересування вантажного візка пересування крана	0,006...0,032 0,032...0,16 0,02...0,1 0,048...0,24 0,09...0,44
Тип вантажозахватного органа головного підйому допоміжного підйому додаткового підйому	Гак дворогий Гак однорогий Гак однорогий
Група класифікації крана за ІСО 4301/1	АЗ
Напруга мережі, В	380
Частота струму, Гц	50
Підведення живлення до крана	Тролеї
Підведення живлення до вантажного візка	Гнучкий кабель
Тип підкранової рейки за ДСТУ 2484-94 (ГОСТ 4121-96)	КР 120
Місце керування краном	Кабіна машиніста
Навантаження на колесо, кН	456

14

3. Кран мостовий електричний вантажопідйомністю 63/10/10 т

Цей кран призначений для виконання монтажних і ремонтних робіт

енергетичного обладнання Черепетської ГРЕС при температурі від мінус 20

°С до плюс 40 °С. Кліматичне виконання та категорія розміщення крана УЗ

за ГОСТ 15150-69. Технічні характеристики цього крана наведені в таблиці 3.

Таблиця 3 - Технічні характеристики

Параметри	Номінальне значення
Вантажопідйомність, т головного підйому допоміжного підйому додаткового підйому	63 10 10
Прогін, м	47,5
Висота підйому, м: головного підйому допоміжного підйому додаткового підйому	68,5 70 70
База крана, м	5,8
Швидкість, м/с головного підйому допоміжного підйому додаткового підйому пересування вантажного візка пересування крана	0,006...0,032 0,028...0,14 0,028...0,14 0,048...0,24 0,09...0,44
Тип вантажозахватного органа головного підйому допоміжного підйому додаткового підйому	Гак однорогий Гак однорогий Гак однорогий
Група класифікації крана за ІСО 4301/1	АЗ
Напруга мережі, В	380
Частота струму, Гц	50
Підведення живлення до крана	Тролеї
Підведення живлення до вантажного візка	Гнучкий кабель
Тип підкранової рейки за ДСТУ 2484-94 (ГОСТ 4121-96)	КР80
Місце керування краном	Кабіна машиніста, радіокерування
Навантаження на колесо, кН	346

15

4. Укладальник-забірник роторний (стакер-реклаймер) УЗР 1200/600.

Укладальник-забірник роторний (далі по тексту УЗР) (рис. 8) призначений для укладання вугілля в штабель продуктивністю 1200 т/год. та відбору його зі штабеля продуктивністю 600 т/год. На відкритому складі вугілля Черепетської ГРЕС.

УЗР пересувається рейковими шляхами, що розташовані по осі складського конвеєра. Візок розвантажувальний разом зі встановленим на ньому обладнанням призначений для створення розвантажувальної петлі стрічки складського конвеєра. Головна частина візка спирається на балку порталу.

Конвеєр, встановлений на стрілі, призначений для приймання сипкого матеріалу зі складського конвеєра та подавання його в штабель, який закладається, при роботі машини в режимі «укладання», а також для подавання матеріалу, що забирається зі штабеля роторним колесом, через секції вуглепроводу на відвідний конвеєр складу при роботі машини в режимі «забирання».

Машина призначена для роботи на відкритому повітрі, категорія розміщення У1 за ГОСТ 15150-69. Укладання матеріалу та його забирання здійснюються як в автоматизованому режимі, так і в ручному.

Керування електроприводами, діагностування стану механізмів, систем керування, засобів, які забезпечують необхідні умови експлуатації та обслуговування обладнання, сигналізація, а також зв'язок з центральним диспетчерським пунктом (ЦДП) здійснюється за допомогою програмованого контролера.
