- •1 Оформление пояснительной записки………………………………….….. 3
7 Оформление списка литературы
В конце пояснительной записки (перед приложением, если имеется) приводится список литературы, которая была использована при её составлении. Оформление списка и ссылок на него в тексте – по
ГОСТ 7.1-2003.
Ссылки в тексте приводятся в квадратных скобках, например: «Расчёт режимов резания приведён в [7]». Литературные источники следует располагать в порядке появления ссылок в тексте или по алфавиту.
Список литературы включают в содержание документа. Пример оформления библиографического описания источников приведён в таблице 1.
Таблица 1 –Примеры оформления библиографического описания
источников.
Характеристика источника |
Пример оформления |
Книга одного автора |
Кудинов В.В. Нанесение покрытий напылением. Теория, технология и оборудование / В.В. Кудинов. – М. :Машиностроение, 1993. – 448с. |
Книга двух авторов |
Пищ И.В. Керамические пигменты / И.В. Пищ, Г.Н. Масленникова. – Мниск: БГТУ, 2005. – 236с. |
Книга трёх авторов |
Витязь П.А. Упрочнение газотермических покрытий: [монография] / П.А. Витязь, Р.О. Азизов, М.А. Белоцерковский. – Минск: Бестпринт, 2004. – 192с. |
Книга четырёх авторов |
Газотермическое напыление композиционных порошков / А.Я. Кулик [и др.]. – Л.: Машиностроение, 1985. – 199с. |
Книга пяти и более авторов |
Делопроизводство и деловые отношения: учеб. Пособие для студентов вузов / Н.Б. Банцевич [и др.]; под ред. Б.И. Врублевского. – Гомель : ЦНТУ «Развитие», 2003. – 159с. |
Отдельный том в многотомном издании |
Справочник технолога-машиностроителя: в 2 т. / под ред. А.Г. Косиловой и Р.К. Мещерякова. – Т.1. – М.: Машиностроение, 1985. – 656с. Савельев, И.В. Курс общей физики: в 3 т. / И.В. Савельев. – М.: Наука, 1982. – Т.1: Механика. Молекулярная физика: учеб. Пособие для студентов втузов. – 432с. |
Стандарты |
Гост 9450 -86., Метод испытания на микротвёрдость вдавливанием алмазной пирамиды. – Взамен ГОСТ 9450-76 ; введ. 1986-01-01.-М.: Изд-во стандартов, 1986. – 18с. Гост 7.32 – 2001. Отчёт о научно-исследовательской работе. Структура и правила оформления. – Взамен Гост 7.32-91; введ. 2003-01-01 – Минск: БелГИСС, 2002. – 16с. |
Патентные документы |
А. с. 1069864 СССР. МКИ3 В 05 В 5/08. Устройство для нанесения покрытий из дисперсных полимерных материалов / А.И.Баркан, И.А. Берзиньш, И.В. Игнатович Д.А. Родченко (СССР). - № 3519072/23-05; заявл. 10.12.82; опубл. 30.01.1984, Бюл. №4 //Открытия. Изобретения.-1984.-№4.-С. 42. Пат.1882 Республика Беларусь, МПК7 В 60 Р 3/40. Устройство для закрепления длинномерных грузов на транспортных средствах / В.И. Сенько А.Д. Железняков С.М. Васильев; заявитель и патентообладатель Белорус. Гос. Ун-т трансп. - № и20040439; заявл. 21.09.04; опубл. 30.03.05, Афиц. Бюл. №1 / Дзярж.пат.кам. Рэсп. Беларусь. -2 с.: ил. |
Продолжение таблицы 1
Характеристика источника |
Пример оформления |
Статьи из журналов |
Цырлин М.И. Фомирование сетчатой структуры термоотверждаемого полимера при плазменном осаждении / М.И. Цырлин //Весци Нацыянальнай акадэмии навук Беларуси. Сер.хим.навук. – 1998.-№4.- С. 132-136. Kim S.C. Polyurethane-polystyrene interpenetrateing polymer networks / S.C.Kim, D.A.Klempner K.C.Frisch // Polym.Eng. and Sci. – 1975. – V.15. - №5ю – P. 340-342. Пантелеенко Ф.И. Влияние структуры защитных покрытий на их износ / Ф.И.Пантелеенко, Л.Г.Ворошнин, С.Н. Любецкий // Трение и износ. – 1991. – Т.12.-№2. – С. 310-314. |
Статья из сборника научных трудов |
Иванов К.И. Конструктивное обеспечение получения плазменных покрытий / К.И. Иванов // Современные материалы, оборудование и технологии упрочнения и восстановления деталей машин: сб. ст. – Новополоцк: Полоцкий гос. Ун-т, 1999- С. 127-128. |
Статья из газеты |
Федоренко Ю.Н. Применение прогрессивных технологий на Белорусской железной дороге / Ю.Н. Федоренко // Железнодорожник Белоруссии. – 2001. – 20 дек.-С.3.
|
Тезисы докладов |
Камаровский И.С. Совершенствование технологии окраски внешних поверхностей вагонов И.С. Камаровский, А.В. Рогачёв, О.Р. Юркевич // Проблемы безопасности на транспорте: тез.докл. междунар. Науч.- практ. Конф. – Гомель: БелГУТ,200.-С.204. |
Автореферат |
Скороход А.З. Разработка металлополимерных покрытий, формируемых в плазме дугового разряда, и исследование их свойств: автореф. Дис. … канд.техн.наук. –Гомель, 1991. – 18с. |
8 Графическая часть дипломного проекта
Графическая часть дипломного проекта выполняется в зависимости от темы дипломного проекта на 3-4 листах чертежной бумаги
С применением ЭВМ в среде графических редакторов AutoCAD, Компас и др.
Вручную карандашом или тушью.
Оформление графических работ производится с соблюдением требований ГОСТ ЕСКД.
Форматы листов определяются размерами внешней рамки (рисунок 1).
Рисунок 1 - Размеры внешней рамки
Обозначения и размеры сторон основных форматов должны соответствовать указанным в таблице 2.
Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.
Обозначение производного формата составляется из обозначения основного формата и его кратности.
Например: А0х2, А4х8 и т.д.
Таблица 2- Размеры форматов
Примечание - Допускается как «вертикальное», так и «горизонтальное» расположение форматов, за исключением формата А4, который всегда располагают «вертикально».
Изображения на форматах должны быть выполнены в масштабе. Для всех отраслей промышленности и строительства ГОСТ 2.302-68 установлены следующие масштабы:
При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000,1:5000, 1:10 000, 1:20 000, 1:25 000, 1:50 000.
Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:1, 10:1, и т.д. На поле чертежа цифры наносятся в скобках (рисунок 2), а в тексте – по типу: М1:2, М10:1
Примечания
1 Предпочтителен натуральный масштаб (1:1).
2 Не предусмотренные стандартом масштабы не применяют.
3Следует помнить, что какой бы масштаб ни был, на чертеже всегда проставляют действительные размеры, т.е. размерные числа указывают натуральные размеры предмета.
Чтобы чертеж был более выразительным и понятен для чтения, его выполняют разными линиями. В зависимости от назначения ГОСТ 2.303-68 устанавливает наименование, начертание и толщину линий.
Таблица 3 - Линии чертежа
Наименование |
Начертание |
Толщина линий по отношению к толщине основной линии |
Основное назначение |
1. Сплошная толстая основная |
|
S |
Линия видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза) |
2. Сплошная тонкая |
|
От S/3 до S/2 |
Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии- выноски Полки линий-выносок и подчеркивание надписей Линии для изображения пограничных деталей («обстановка») Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях |
Продолжение таблицы 3
Наименование |
Начертание |
Толщина линий по отношению к толщине основной линии |
Основное назначение |
3. Сплошная волнистая |
|
От S/3 до S/2
|
Линии обрыва Линии разграничения вида и разреза |
4. Штриховая |
|
От S/3 до S/2 |
Линии невидимого контура Линии перехода невидимые |
5. Штрих-пунктирная тонкая |
|
От S/3 до S/2 |
Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений |
6. Штрих-пунктирная утолщенная |
|
От S/2 до 2/3 S |
Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция») |
7. Разомкнутая |
|
От S до 1 ½ S |
Линии сечения |
8. Сплошная тонкая с изломами |
|
От S/3 до S/2 |
Длинные линии обрыва |
9. Штрих- пунктирная с двумя точками тонкая |
|
От S/3 до S/2 |
Линии сгиба на развертках. Линии для изображения частей изделий в крайних или промежуточных положениях Линии для изображения развертки, совмещенной с видом |
Примечание
1Толщина сплошной основной линии S на формате А1 должна быть в пределах от 1 до 1,4 мм в зависимости от величины и сложности изображения.
2Штрих-пунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм.
По требованиям ГОСТ 2.305 – 68 изображения выполняются по методу прямоугольного проецирования на две, три и более плоскостей проекций.
Названия основных видов установлены стандартом: 1 – вид спереди (главный вид); 2 – вид сверху; 3 – вид слева; 4 – вид справа; 5 – вид снизу; 6 – вид сзади. Главный вид должен давать наилучшее представление о форме и размерах предмета.
Название видов на чертежах не надписывают, если они не смещены относительного главного вида, не отделены от него другим изображениями и расположены на одном с ним листе. В противном случае виды отмечают на чертеже стрелкой и прописной буквой (например, Д, Г на рисунке 2).
Рисунок 2 – Расположение видов
Этой же буквой надписывается и соответствующий вид. Количество изображений должно быть наименьшим, но обеспечивающим полное представление о предмете. Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций.
Дополнительные виды допускается повертывать, но с сохранением (как правило) положения, принятого для данного предмета на главном изображении. При этом согласно рисунку 3 к букве добавляют знак, что означает (повёрнуто). Размеры знака приведены на рисунке 4.
Рисунок 3 – Изображение вида с поворотом
Рисунок 4- Размеры знаков
Размер шрифта буквенных обозначений разреза должен быть на два размера больше размерных чисел, нанесённых на том же чертеже.
Обозначение разрезов показано на рисунке 2 (А-А, Б-Б)
Допускается в качестве секущей плоскости применять цилиндрическую поверхность, развёртываемую потом в плоскость. Обозначается такое сечение знаком (развёрнуто) (рисунок 5).
Рисунок 5- Изображение сечения с разворотом
Размеры на чертеже проставляются в соответствии с рисунком 6.
Рисунок 6 – Примеры проставления размеров
Основные надписи (специальный штамп) располагают в правом нижнем углу чертежа. На формате А4 они располагаются только вдоль короткой стороны листа как показано на рисунке 1. Заполнение основных надписей для чертежей и схем производится по форме 1, текстовых документов – по форме 2 и форме 2а согласно рисунку 9.
При заполнении основной надписи рукописным текстом используется шрифт
на рисунке 7
Рисунок 7 - Шрифт чертежный
Порядковые номера листов чертежей указывают в основной надписи в графе «Лист». Например: «Лист 1», «Лист 2» и т.д. В графе «Листов» основной надписи указывают общее количество листов чертежей дипломного проекта (графу заполняют только на первом листе).
Расстояние между буквами, словами и строками указано в таблице 4.
Написание арабских цифр приведено на рисунке 8.
Таблица 4 - Размеры шрифта
Параметры шрифта |
Обозначение |
Относительный размер |
Размеры, мм |
||||||||
Размер шрифта |
- |
- |
- |
1,8 |
2,5 |
3,5 |
5 |
7 |
10 |
14 |
20 |
Высота прописных букв и цифр |
h |
(10/10)h |
10d |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
20,0 |
Высота строчных букв |
c |
(7/10)h |
7d |
1,3 |
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
Расстояние между буквами |
a |
(2/10)h |
2d |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
2,8 |
4,0 |
Минимальный шаг строк (высота вспомогательной сетки) |
b |
(17/10)h |
17h |
3,1 |
4,3 |
6,0 |
8,5 |
12,0 |
17,0 |
24,0 |
34,0 |
Минимальное расстояние между словами |
e |
(6/10)h |
6d |
1,1 |
1,5 |
2,1 |
3,0 |
4,2 |
6,0 |
8,4 |
12,0 |
Толщина линий шрифта |
d |
(1/10)h |
d |
0,18 |
0,25 |
0,35 |
0,5 |
0,7 |
1,0 |
1,4 |
2,0 |
Примечания
1 Для всего текста толщина линий должна быть одинакова.
2 Нижние и боковые отростки букв Д, Ц. Щ, Ъ, цифры 4 и верхний знак буквы Й должны выполняться за счет промежутков между строками и буквами.
3 Предельные отклонения размеров букв и цифр 0,5 мм.
Рисунок 8 – Написание арабских цифр

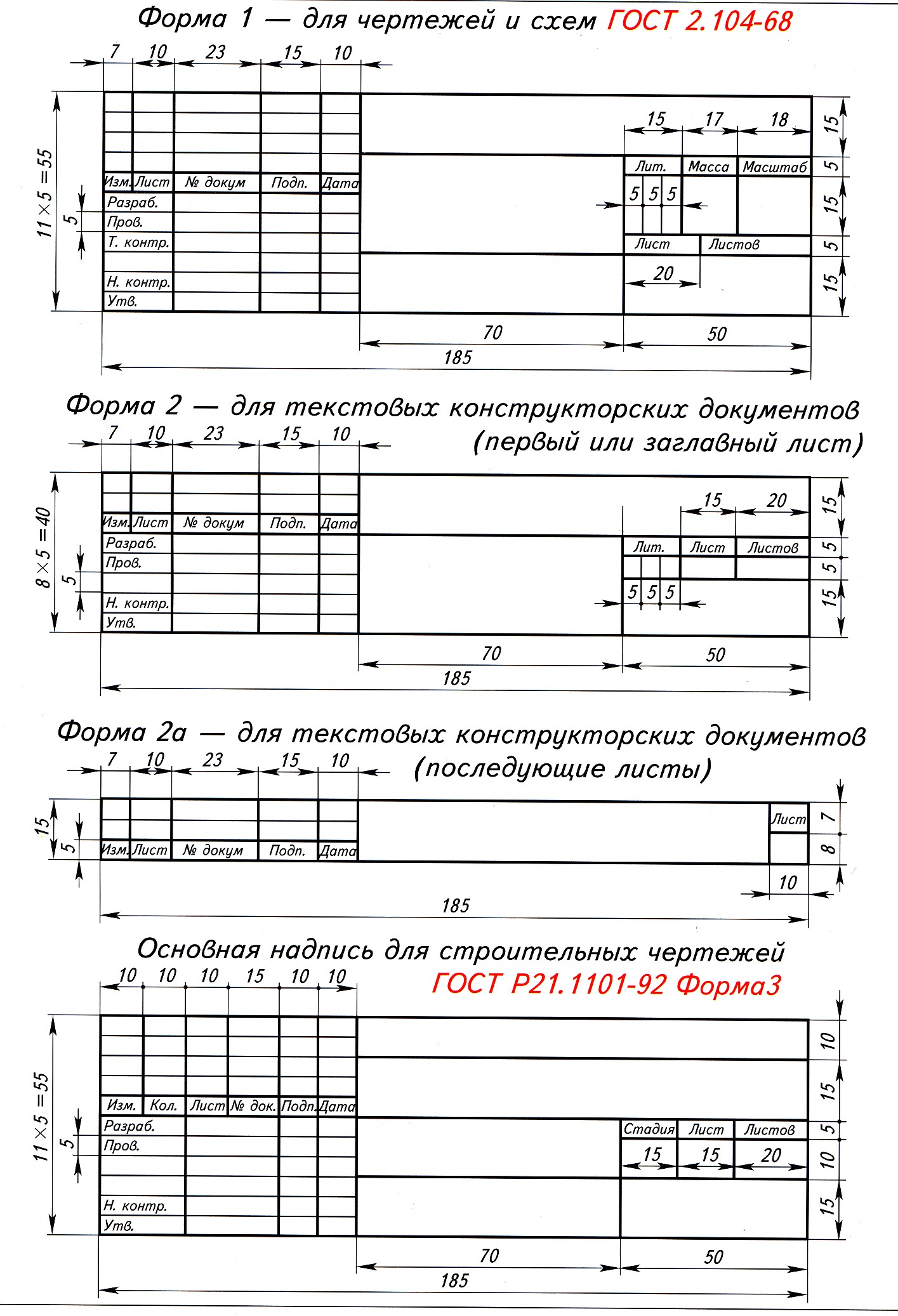

Рисунок 9 - Размеры основных надписей
Примеры заполнения основных надписей даются в приложении А.
При выполнении чертежей в среде графического редактора основная надпись заполняется шрифтом ISOCPEUR размерами 1,8; 2,5; 5; При необходимости допускается использовать шрифт ISOCPEUR с уменьшенным расстоянием между буквами.
Обозначение документа по ГОСТ 2.201 – 80 проставляется в графе основной надписи. Здесь указывают: код документа, код специальности, номер учебной группы, год выполнения дипломного проекта;
Например:
Для специальности «Техническая эксплуатация и ремонт
Подвижного состава железнодорожного транспорта»:
1.1Специализация «Техническая эксплуатация и ремонт тягового
подвижного состава» - ДП.Л-310.2009
1.2Специализация «Техническая эксплуатация и ремонт вагонов и
рефрижераторного подвижного состава» - ДП.В-305.2009
2 Для специальности «Железнодорожный путь и путевое хозяйство»-
ДП.П-514.2009
Сборочный чертёж должен давать представление о конструкции, принципе работы, расположении и взаимной связи составных частей изделия. Количество изображений (видов, разрезов, сечений) должно быть минимальным, но достаточным для работы с чертежом.
Каждая составная часть, входящая в сборочную единицу, должна иметь свой порядковый номер – позицию. Цифры номеров позиции наносятся над полками линий-выносок. Полки располагаются вне контура изображения параллельно основной надписи чертежа в горизонтальную строчку или вертикальную колонку. Размер шрифта чисел позиции должен быть больше шрифта размерных чисел на данном чертеже (на одни-два размера). Линии-выноски заканчивают точками.
На сборочном чертеже должны быть проставлены габаритные размеры.
Спецификация составляется на отдельных листах формата А4 и заполняется сверху вниз по правилам ГОСТ 2.306 – 96 согласно рисунку 10 и приложения.
Спецификация заполняется по разделам: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты. Название каждого раздела указывается в виде заголовка в графе «Наименование» и подчёркивается. После каждого раздела в спецификации следует оставлять несколько свободных строк, чтобы в случае необходимости можно было дополнить таблицу новыми номерами позиций.
В разделе «Детали» все изделия должны иметь свои наименования и позиции. Наименование деталей записывается в именительном падеже и единственного числа, не зависимо от количества деталей, входящих в сборочную единицу. Предпочтение отдаётся однословным наименованиям, например: Втулка нажимная; Колесо зубчатое; Тройник переходной.
Образец выполнения сборочного чертежа и спецификации дается в приложении.
Рисунок 10 – Размеры спецификации
На схемах детали изображают с помощью условных графических обозначений. Условные знаки, применяемые в схемах, вычерчивают, не придерживаясь масштаба.
Соотношение размеров условных графических обозначений взаимодействующих элементов должно примерно соответствовать действительному их соотношению.
В обозначении вид схемы ставится перед её типом. Например: схема электрическая принципиальная – Э3.
Нестандартные условные обозначения на схемах должны быть пояснены.
Виды и типы схем, согласно ГОСТ 2 701-84 даны в таблице 5.
Таблица 5- Виды и типы схем
Н а и м е н о в а н и е |
Вид схемы |
|
Виды схем |
электрические |
Э |
гидравлические |
Г |
|
пневматические |
П |
|
газовые |
Х |
|
кинематические |
К |
|
вакуумные |
В |
|
оптические |
Л |
|
энергетические |
Р |
|
деления |
Е |
|
комбинированные |
С |
|
Типы схем в зависимости от основного назначения |
структурные |
1 |
функциональные |
2 |
|
принципиальные (полные) |
3 |
|
соединений (монтажные) |
4 |
|
подключения |
5 |
|
общие |
6 |
|
расположения |
7 |
|
объединенная |
0 |
Изображенные на схеме элементы обозначают в соответствии со стандартами и вносят в перечень элементов на первом листе схемы или оформляют перечень в виде самостоятельного документа на листах формата А4.Размеры перечня элементов для схем приведены на рисунке 11.
Рисунок 11 – Размеры перечня элементов

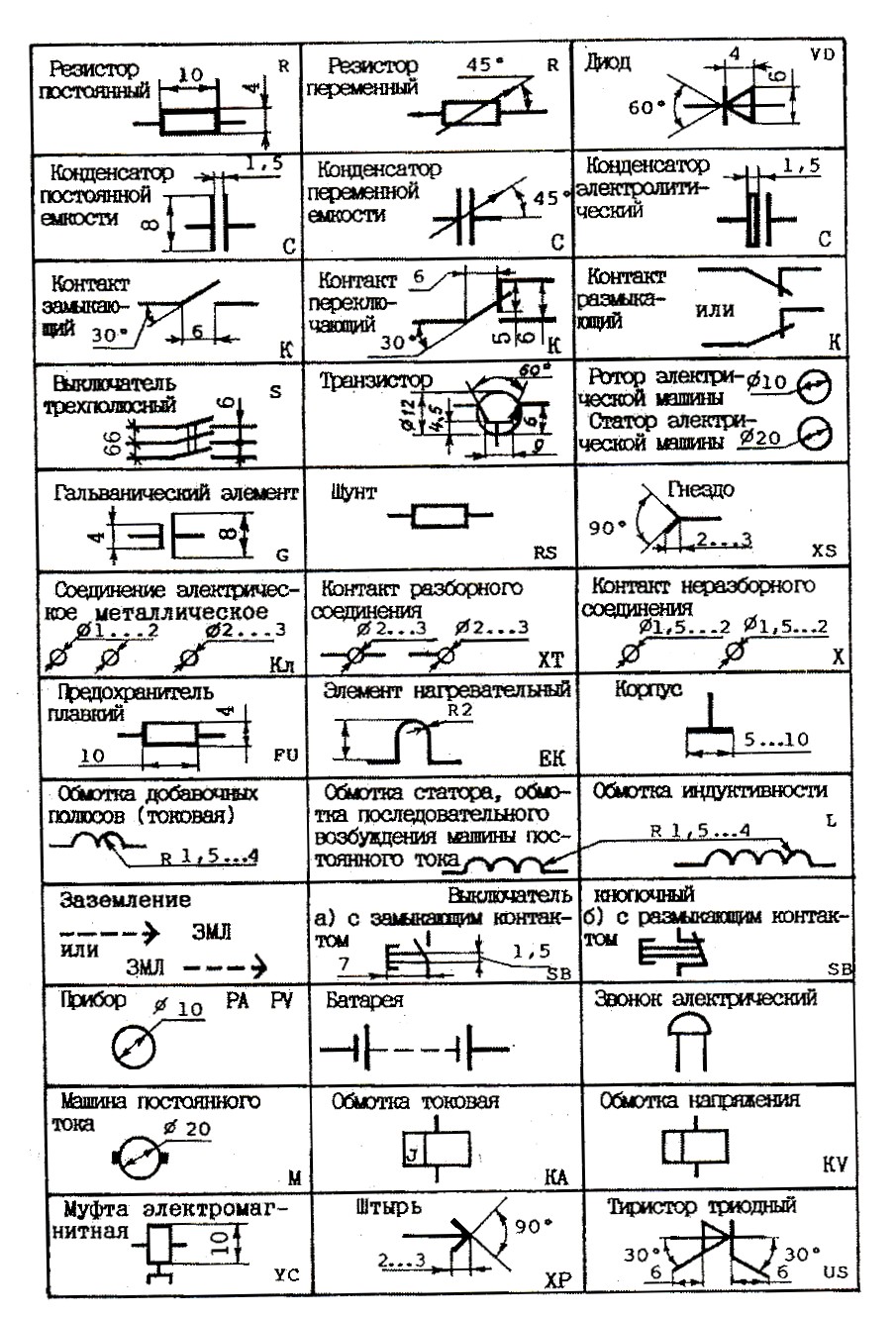

В таблице 6 даны условные графические обозначения наиболее распространенных видов элементов электрических схем.
Таблица 6 - Виды элементов электрических схем
При выполнении схем расположения технологического оборудования необходимо руководствоваться требованиями стандартов СПДС, а также требованиями стандартов ЕСКД, которые дополняют и не противоречат стандартам СПДС.
На каждом листе помещают основную надпись. Над основной надписью или слава от неё оставляют резервное поле для нанесения, при необходимости, таблиц.
Схемы зданий и сооружений располагают, как правило, длинной стороной вдоль горизонтальной стороны листа.
Размеры на схемах наносят по ГОСТ 2.307-68 с учетом требований ГОСТ 21.501-93. Для ограничения размерных линий на их пересечениях с линиями контура, выносными, осевыми, центровыми и другими применяют:
засечки – в виде короткого штриха, проведенного основной линией с наклоном вправо под углом 45˚ к размерной линии (рисунок13)
стрелки – для размеров диаметров, радиусов, углов, а также для размеров от общей базы, располагаемых на общей размерной линии
точки – при недостатке места для засечек на размерных линиях, расположенных цепочкой, засечки допускается заменять точками
На схемах этажей указывают названия помещений. Если поясняющие надписи на схеме разместить трудно, составляют экспликацию помещений в виде таблицы, размеры которой указаны на рисунке 12, а на схеме указывают в кружке диаметром 6-8 мм номера помещений.
Рисунок 12 – Размеры экспликации
Основная надпись экспликации должна соответствовать форме 2 рисунок 9.
Примечание - Допускается в экспликации не указывать графы «Площадь, м2» и «Категория помещения», или заменить их на графы «Количество» и «Марка,тип»
Условные изображения зданий и сооружений на схемах выполняются согласно ГОСТ 21.501-93.
Таблица 7- Условные обозначения оконных проемов
Наименование |
Изображение на схеме |
Проемы без четверти |
|
Проемы с четвертью |
|
Проемы в масштабе 1:200 и мельче, а также для чертежей элементов конструкций заводского изготовления |
|
На рисунке 13 показаны условные изображения открывания дверей на схеме.
а)- дверь однопольная в проеме с четвертями (правая),
б) - дверь однопольная в проеме без четвертей (левая),
в) – дверь двупольная в проеме с четвертями,
г)- дверь двупольная в проеме без четвертей
Рисунок 13- Условные изображения
