Общие сведения об управлении.
1.Цели управления
Использование термина управление предполагает наличие технического устройства, которое выполняет полезную работу. Эта работа может быть произведена в короткий или длительный промежуток времени. ТАУ изучает системы, которые осуществляют работу на длительном интервале времени. Любое техническое устройство, выполняющее полезную работу это объект(O). При описании объекта интересуются:
1) выходом объекта – полезная работа y(t);
2
)
управляющим
воздействием
–u
(t)
, которое способно направить y(t)
в нужное русло.
Любой объект находиться под действием внешней среды, которая неблагоприятно воздействует на него возмущениями F(t). Эти возмущения могут быть как внешними, так и внутренними. Bоздействия рассматриваются как функции времени
y(t), t Є [t0,∞] u(t), t Є [t0,∞] , F(t), t Є [t0,∞],
t0– время, относительно которого учитывается эффект управления (начальный момент времени). Если объект существенно не меняет своих свойств в начале управления то t0=0, то объект называют стационарным. Если t0 обнулить нельзя, то объект называют нестационарным.
В зависимости от сложности объекта можно выделить объекты скалярные (одномерные) и многомерные с векторным описанием сигналов:
;
;
,
t
Є [0,∞]
Д
ля
управления объектом нужна цель
управления.
Цель определяет, что y(t)→
Yж(t)
(желаемое).Вид Yж
(t)
определяется лицом,
принимающим решения
(ЛПР). Выработка
требуемого управления объектом
позволяет достигать поставленную
цель. Выработку такого управления

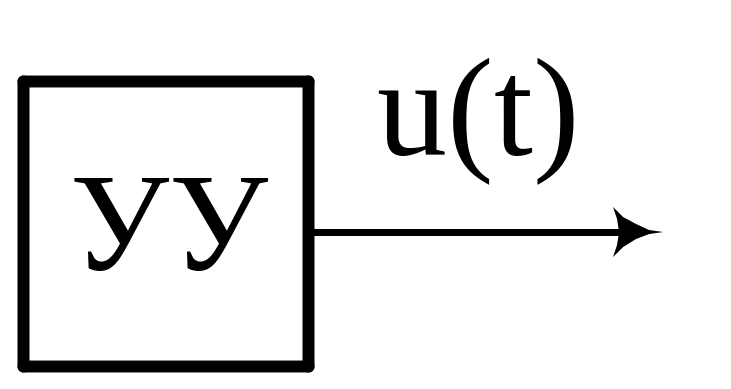

осуществляет устройство управления
(УУ).
Взаимодействие
трёх компонентов: Объект
управления, Управляющее
устройство
и Цель управления
образует Систему
управления,
где V(t) – входной сигнал системы , поступающий с более высокого уровня управления,
В задачу УУ входят выработка цели управления. Цели управления на ранних этапах были простыми. Yж(t)=const, Yж (t)→ Y (t) – известная функция времени. В дальнейшем Yж (t) стали подавать как входные сигналы системы управления V(t)= =Yж(t) , и появились системы автоматического регулирования (САР).
В зависимости от реализации УУ различают следующие системы управления:
1. Система ручного управления. В качестве устройства управления в таких системах используется человек-оператор. Оператор реализует управление со сложными целями, принимая решения, вырабатывает и реализует U(t), способное достичь поставленную цель.
2. Система автоматического управления (САУ). В качестве УУ используют автомат. Применяется при :
а) управление в опасных для жизни и здоровья человека условиях;
б) быстродействие управляемых процессов слишком велико для человека;
в) работа управления носит монотонный (нудный) характер.
3
.
Автоматизированная
система управления
(АСУ). В ней
в качестве УУ используются совместно
человека и автомат. В данных системах
человек (начальник АСУ) занимается
анализом ситуации и выработкой цели.
Автомат реализует управление, заданное
человеком, собирает и представляет в
удобном для анализа виде всю необходимую
информацию.
Наиболее простая система управления это САР. Рассмотрим процесс регулирования с простой целью. При этом используется следующая модель:
Р
– регулятор, предназначенный для
выработки сигнала управления в виде
U=Р(V,Y,F)
– способeн
вырабатывать требуемое управление.
О– оператор объекта;
Y→Дy – датчик выходного сигнала;
F→Дf – датчик возмущения, действующего на объект (чаще всего оно не измеримо).
