Визначення координат

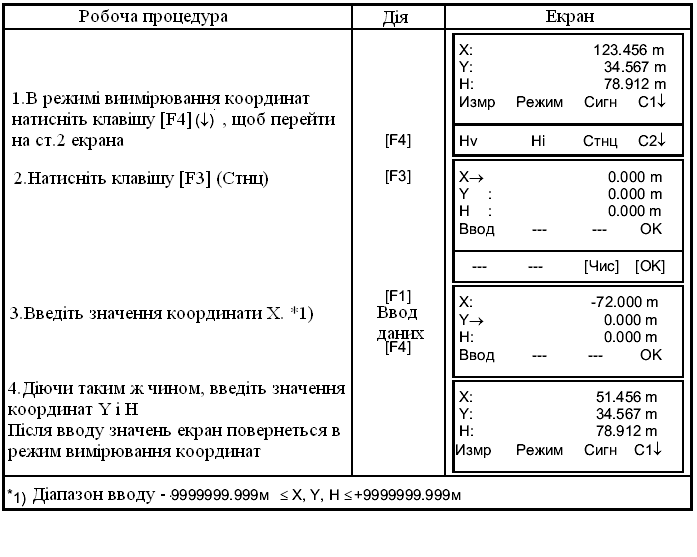

Введення координат станції
Якщо ви введете координати пункту спостереження в відповідній системі координат, то інструмент автоматично перетворить і виведе на екран координати певного пункту (пункту, де розташована призма) в даній системі координат. Можливо збереження координат пункту в пам’яті і після вимкнення живлення.

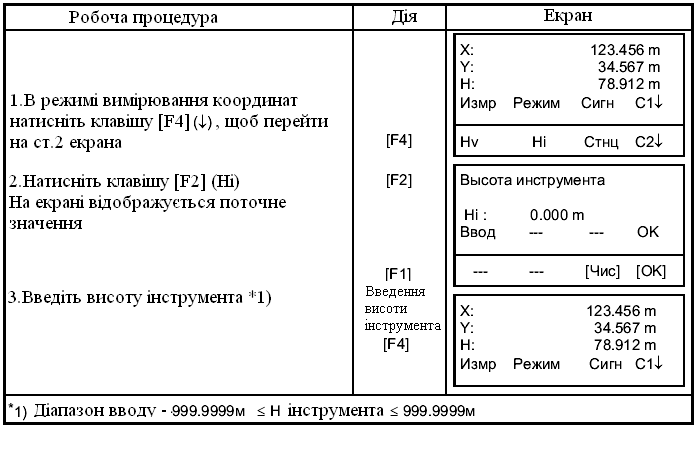

Введення висоти інструмента
В цьому режимі значення висоти інструмента не буде зберігатись в пам’яті після вимкнення живлення.

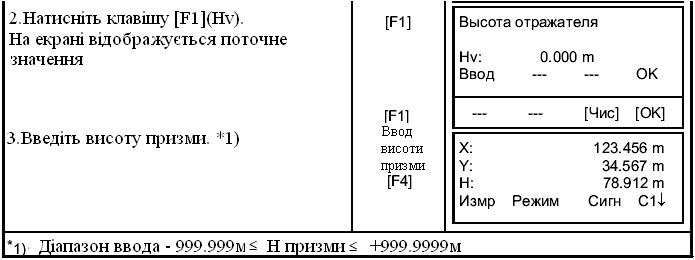

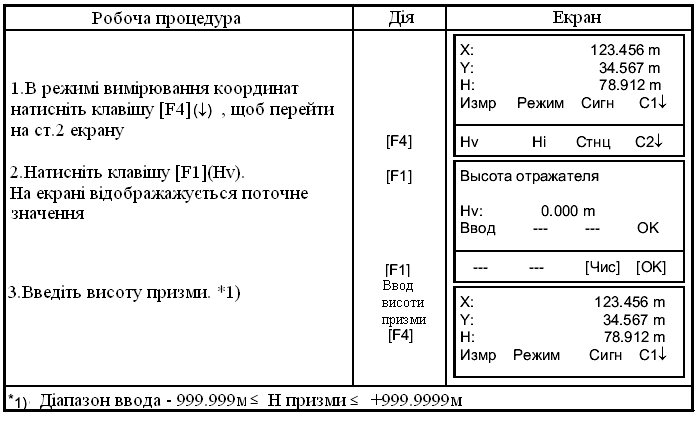

Введення висоти відображувача (призми)
Даний параметр може бути використаний для значень координат Н (висотної компоненти). В цьому режимі значення висоти відображувача (призми) не буде зберігатись в пам’яті після вимкнення живлення
Процес визначення координат
Якщо ви введете координати спостереження (станції), висоту інструмента і висоту призми, то зможете відразу отримати координати певної точки.
Для вводу значень координат станції див. вище «Введення координат станції».
Для вводу висоти інструменту і висоти призми див. вище «Введення висоти інструменту» і «Введення висоти відображувача».

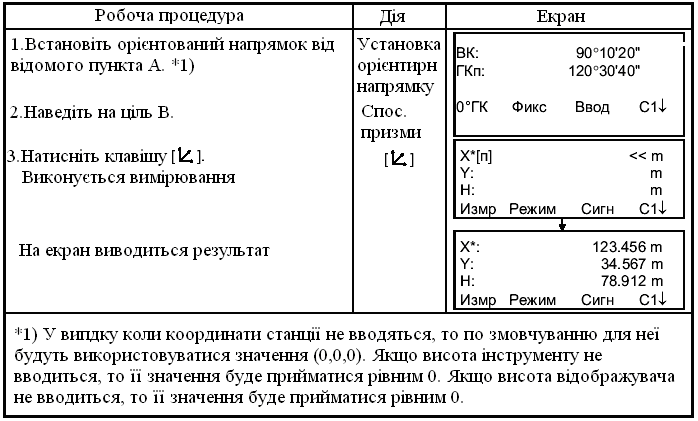

Координати визначаємої точки, як показано нижче, відображаються на екрані:
Координати станції: (Х0, Y0, H0)
Висота інструменту: Ні
Висота призми: Нv
Вертикальна відстань (перевищення): h
Координати призми відносно висоти інструмента: (х, у,Н)
Координати невідомого пункту: (Х1, Y1, H1)
Х1=Х0+х
Y1=Y0+y
H1=H0+Hi+h-Hv.

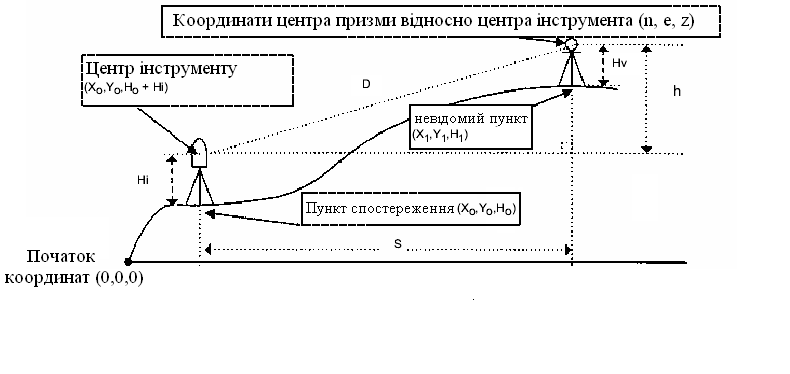

Рис.3. Схема визначення координат невідомого пункту.
Лабораторна робота №3
Вирішення прикладних задач за допомогою тахеометра GTS-236N
Мета роботи. Вивчити послідовність дій при вирішенні типових задач.
Загальні положення

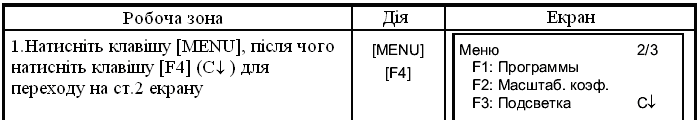

Перед початком роботи з тахеометром GTS-236N його приводять до робочого стану за методикою, що викладена в лабораторній роботі №2.

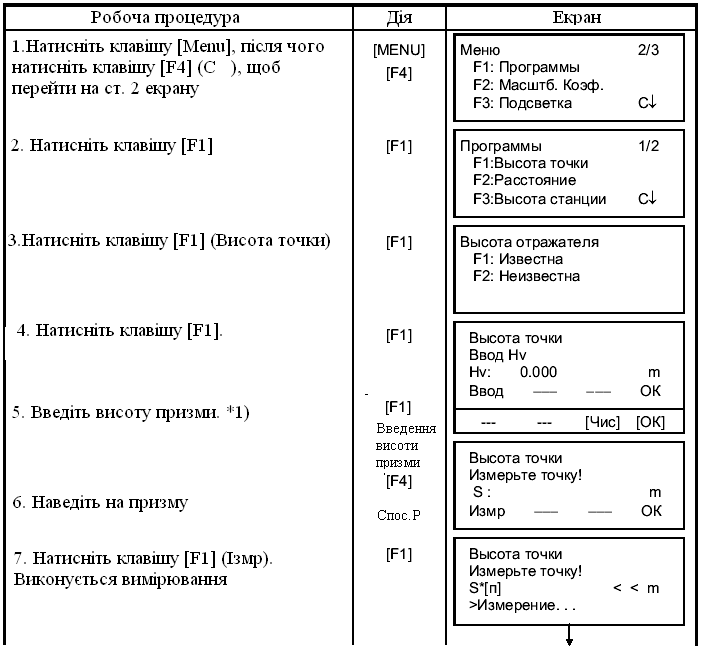

Визначення висоти недоступних об’єктів(висота точки)
Для визначення висоти об’єкта, на який неможливо встановити відображувач, розташуйте призму в любій точці чітко по вертикалі під об’єктом, після чого виконайте процедуру, описану нижче.

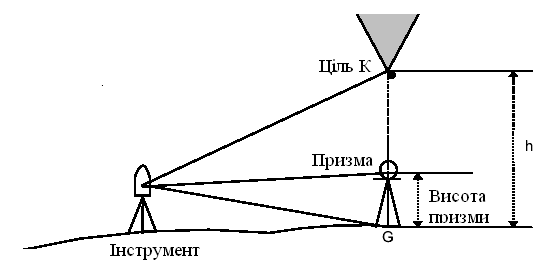

Рис.1. Схема до визначення висоти об’єктів.

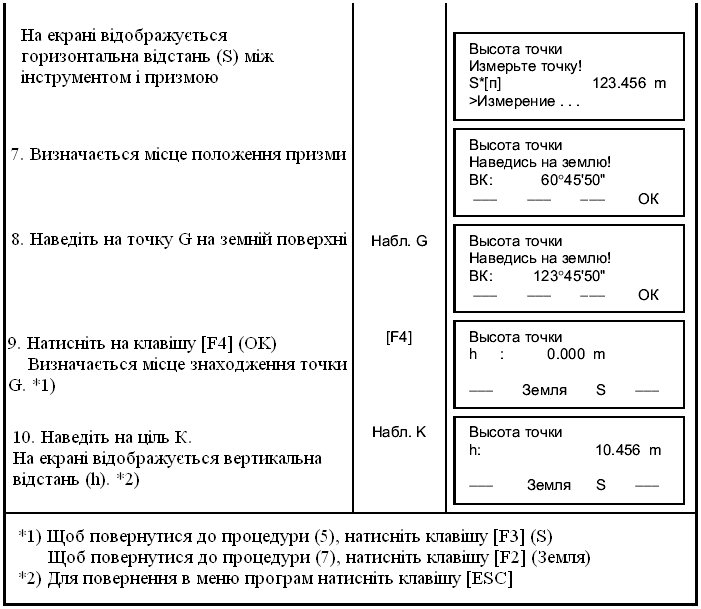

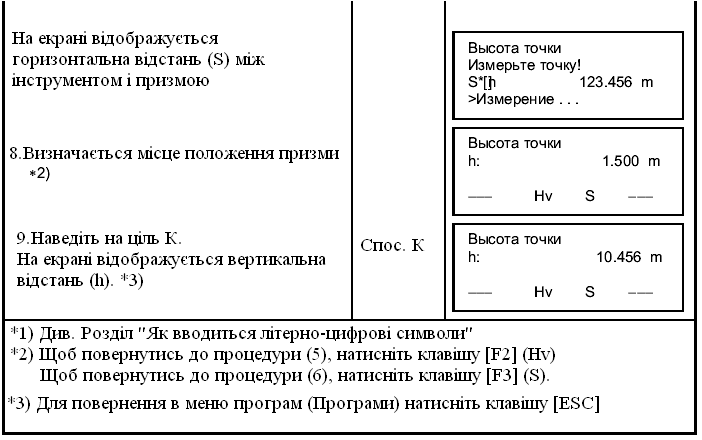

1) З введенням висоти призми (h) (Приклад: h=1,5м)

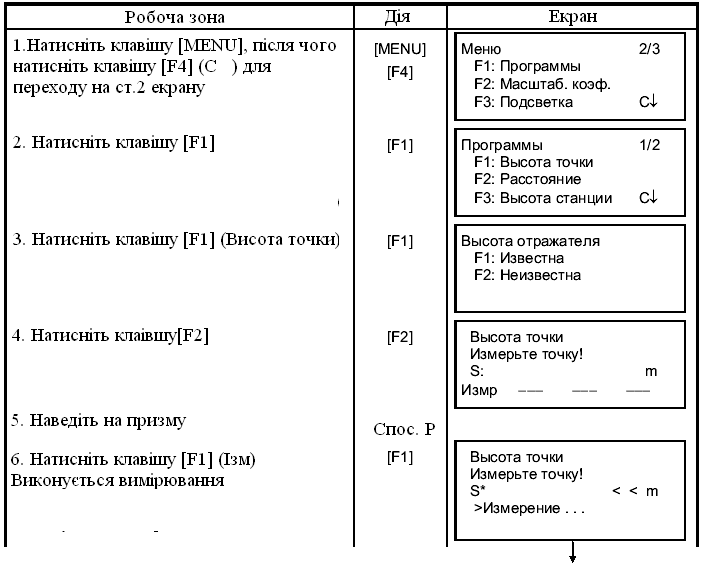

2) Без введення висоти призми

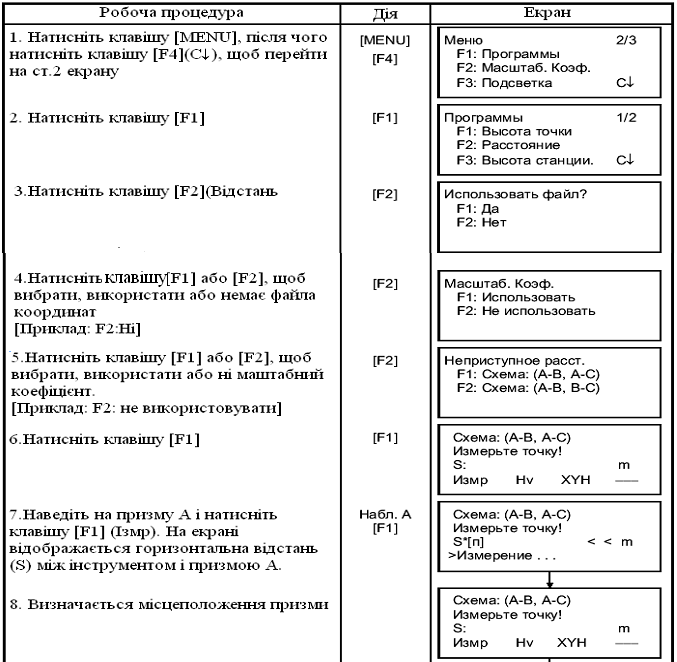

Вимірювання недоступних відстаней (Відстань)
Дана програма дозволяє визначити горизонтальну відстань (ds), похилу відстань (dD), і відносне перевищення (dh) між двома призмами. Координати можна вводити безпосередньо з клавіатури або із файлу координат. Визначення недоступної відстані може виконуватися в двох режимах.
Схема -1 (А-В, А-С) вимірювання в послідовності А-В, А-С, А-D,….
Схема – 2 (А-В, В-С) вимірювання в послідовності А-В, В-С, С- D,…

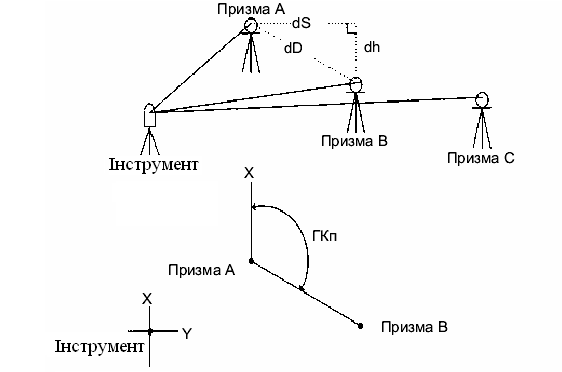

Рис.2. Схема визначення недоступних відстаней.
Перед початком вимірювань необхідно зорієнтувати інструмент

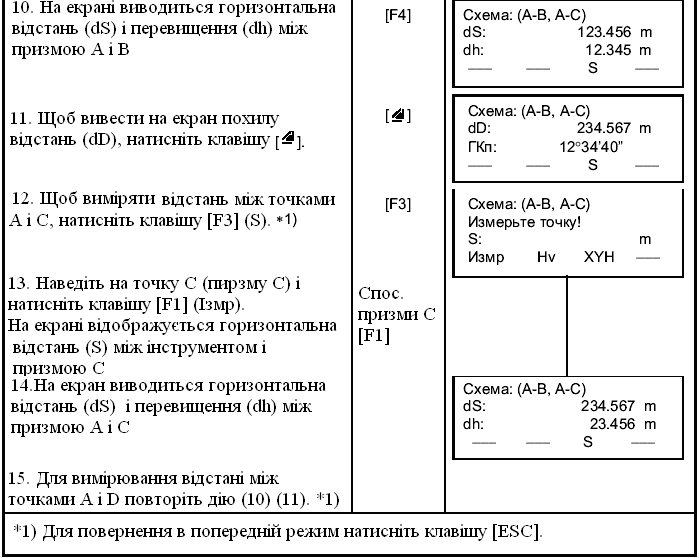

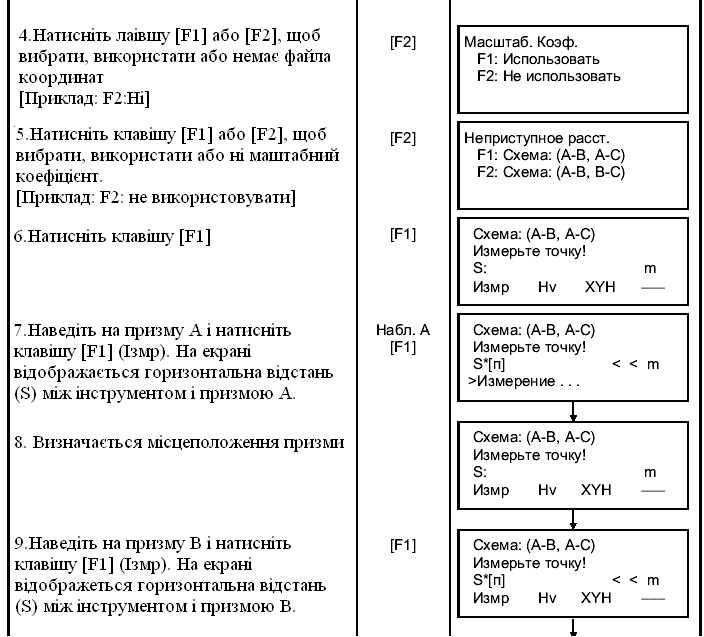

Схема-1 (А-В, А-С)
