Задание 20. (добавлен)

1. Назовите системы координат, применяемые на плоскости.

2. Перечислите параметры измерений различных систем координат.

3. Охарактеризуйте прямоугольную систему координат.

4. Обоснуйте выбор различных систем координат.

Положение точки на земной поверхности или на плоскости называют координатами. В геодезии используют несколько систем координат:

• географическую (широта, долгота);

• прямоугольную (ось абсцисс, ось ординат);

• полярную (радиус-вектор, угол);

• биполярную (полярная ось, углы).

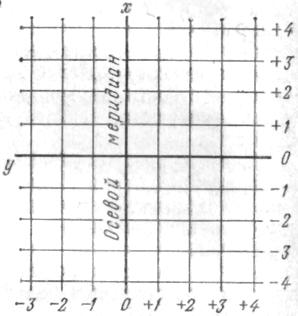

Прямоугольная система координат. Прямая хх, совмещенная с принятым меридианом, называется осью абсцисс или осью иксов, принятый меридиан — осевым, а уу, перпендикулярная к оси абсцисс, называется осью ординат или осью игреков. Точка пересечения осей принимается за начало координат. Чтобы определить положение любой точки А на плоскости по отношению к осям координат, нужно опустить перпендикуляры из этой точки на оси координат. Расстояние от точки А до оси у называется абсциссой точки А, а до оси х—ординатой и обозначаются соответственно ха и уа .

Проведенные оси координат делят плоскость на четверти. Нумерация четвертей производится по ходу часовой стрелки, начиная с верхней правой. Знаки координат, в зависимости от того, в какой четверти находится точка, приведены ниже:

Задание 21.

1. Назовите виды закрепляемых на местности геодезических знаков.

2. Опишите закрепление конечных точек на местности временными знаками.

3. Охарактеризуйте параметры временных знаков.

4. Обоснуйте выбор закрепления точек временными или постоянными геодезическими знаками.

Конечные точки линии на местности закрепляют постоянными или временными геодезическими знаками. Временный знак: в землю забивают деревянный кол длиной до 50 см, вокруг которого выкапывают неглубокую канавку в виде круга, треугольника или квадрата. В верхний торец кола забивают гвоздь. Если кол забивают вровень с землей, то возле него забивают еще один колышек до 20 см над землей, так называемый сторожок, на котором делается соответствующая надпись по направлению следующей по ходу точки.

Задание 22.

1. Дайте определение створа, вешения линии.

2. Перечислите способы вешения линий.

3. Охарактеризуйте один из способов вешения линий.

4. Обоснуйте необходимость вешения линий.

Для лучшей видимости между точками при сравнительно небольших расстояниях над ними устанавливают вертикально круглые деревянные вехи Вертикальная плоскость, проходящая через начальную и конечную точки линии местности, называется створом.

На линиях местности, имеющих длину более 200 м, для повышения точности определения их длины и положения на местности примерно через 100—200 м устанавливают в створе еще ряд вех. Такое геодезическое действие называется вешением линии. Для этого на концах линии устанавливают вехи А и В. Один исполнитель становится в нескольких метрах позади вехи А так, чтобы при наблюдении на веху В веха А закрывала ее. Второй исполнитель по указаниям первого устанавливает веху 1 в створе линии на расстоянии 100—200 м от точки В. Далee, аналогично устанавливаются вехи 2, 3 и 4. Такой способ называется вешением «на себя».
