19.Последовательное соединение цепи переменного тока.

- комплексное сопротивление;

- активное сопротивление; - реактивн сопротивл;

- зак Ома для цепи синусоид тока.

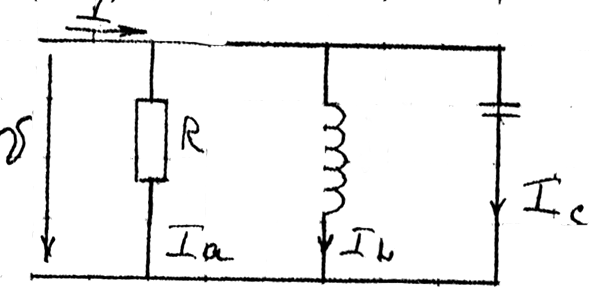

20.Параллельное соединение в цепи переменного тока.

Уравнение для мгновенных значений: i=i_a+i_L+i_C =

u=Umsin(t+); В компл форме ;

, где - комплексное знач полной проводимости.

21.Векторная диаграмма для последовательной цепи.

Разделим векторн диагр напряж на вектор тока.

Умножим векторн диагр напряж на вектор тока.

P=Scos; Q=Ssin; S²=P²+Q². Полная мощность в комплексной форме определяется по формуле

, где - сопряж значение комплексного тока.

22.Векторная диаграмма для параллельной цепи.

Разделим векторн диагр токов на вектор напряжения.

; - компл знач полн сопротивл.

=g-j(b_L-b_C); g=R/Z²; b_L=(L)/ Z²; b_C=1/(C Z²); Z-модуль

комплексной проводимости.

23.Эквивалентная схема замещения катушки индуктивности.

Реальная индуктивн катушка кроме индуктивн L обладает и активн сопротивлением R. Поэтому падение напряжения на реальной индуктивн катушке равно сумме напряж на L и R. Угол м/у напряж и током равен 90-. tg= , где Q_L – добротность реальной индуктивн катушки.

Чем больше Q_L, тем меньше угол .

24.Эквивалентная схема замещения конденсатора.

При приложении синусоид напряж к пластинам конденсатора, разделенным твердым или жидким диэлектр, в последнем всегда имеются некоторые потери энергии, обусловл вязким трением при повороте дипольн молекул, а также несовершенством диэлектрика (налич у него небольш проводимости). Эти потери относит малы, и ими часто можно пренебречь. Если требуется учесть их в расчете, то конденс заменяют схемой замещения.

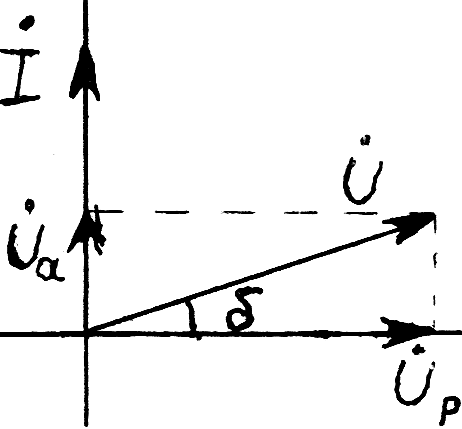

1)Последовательная схема замещения. -падение напряжения на реактивном эл-те; - падение напряж на активном эл-те.

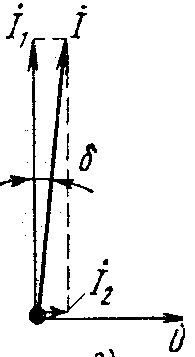

2)Параллельная схема замещения.

Угол  - угол диэлектрич потерь. Он зависит от сорта диэлектрика и частоты. 1/tg=Q_C=(C)/g – добротность конденсатора.
