Группы соединений обмоток.

Для включения трансформатора на параллельную работу с другими трансформаторами имеет значение сдвиг фаз между э. д. с первичной и вторичной обмоток. Для характеристики этого сдвига вводится понятие о группе соединений обмоток. Бывают винтовые (левые и правые)

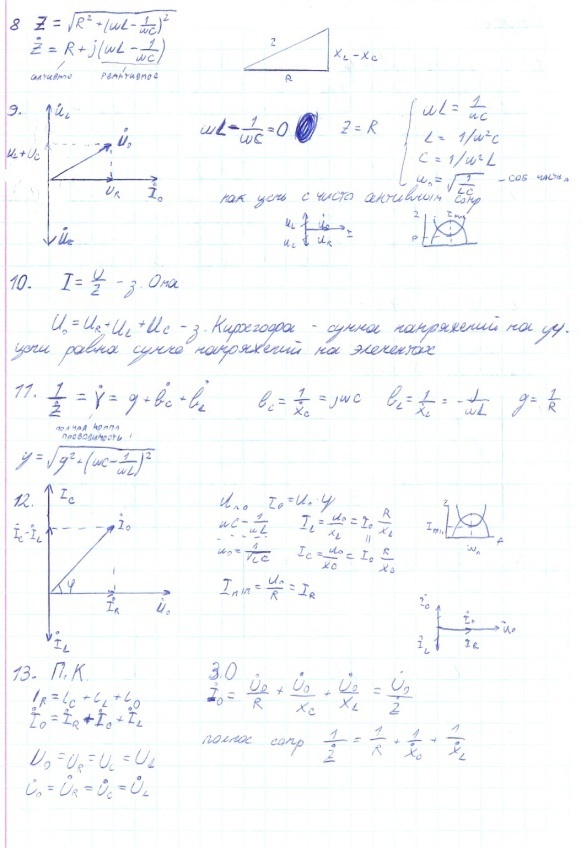

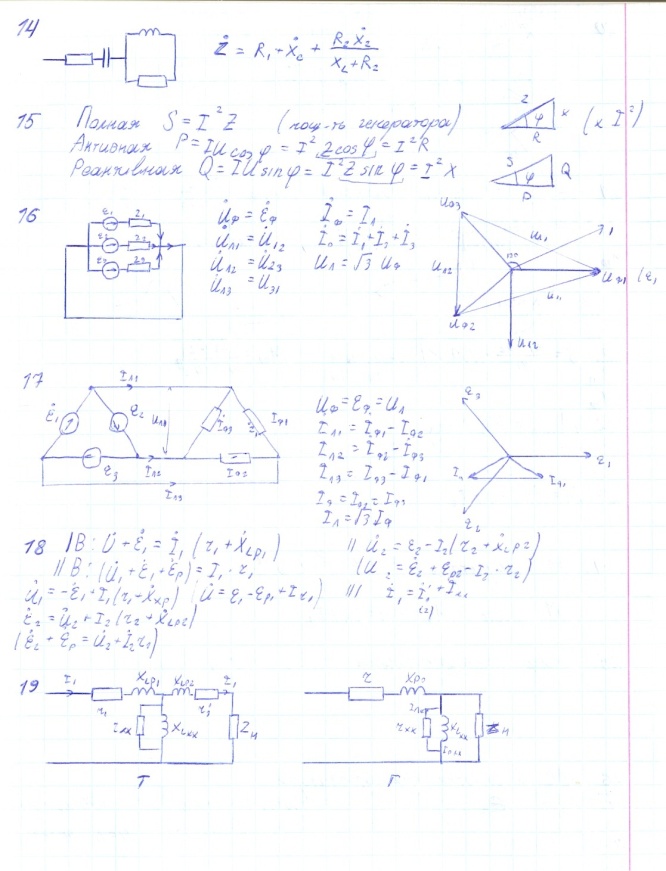

19.

Автотрансформа́тор — вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, и имеют за счёт этого не только электромагнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения. Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию — это особенно существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции между первичной и вторичной цепью. В промышленных сетях, где наличие заземления нулевого провода обязательно, этот фактор роли не играет. Зато существенным является меньший расход стали для сердечника, меди для обмоток, меньший вес и габариты, и в итоге - меньшая стоимость.

Основные соотношения для трансформатора сохраняются и для автотрансформатора. Так, отношение напряжений равно U₁/ U₂ = U_ВН/ U_НН = ω₁/ ω₂=n, а отношение токов I₁/ I₂ = I_ВН/ I_НН = ω₁/ ω₂=1/n, где ω₁ - полное число витков обмотки (между точками А и X); ω₂ - число витков части обмотки, находящейся между точками а и X (или а и х).

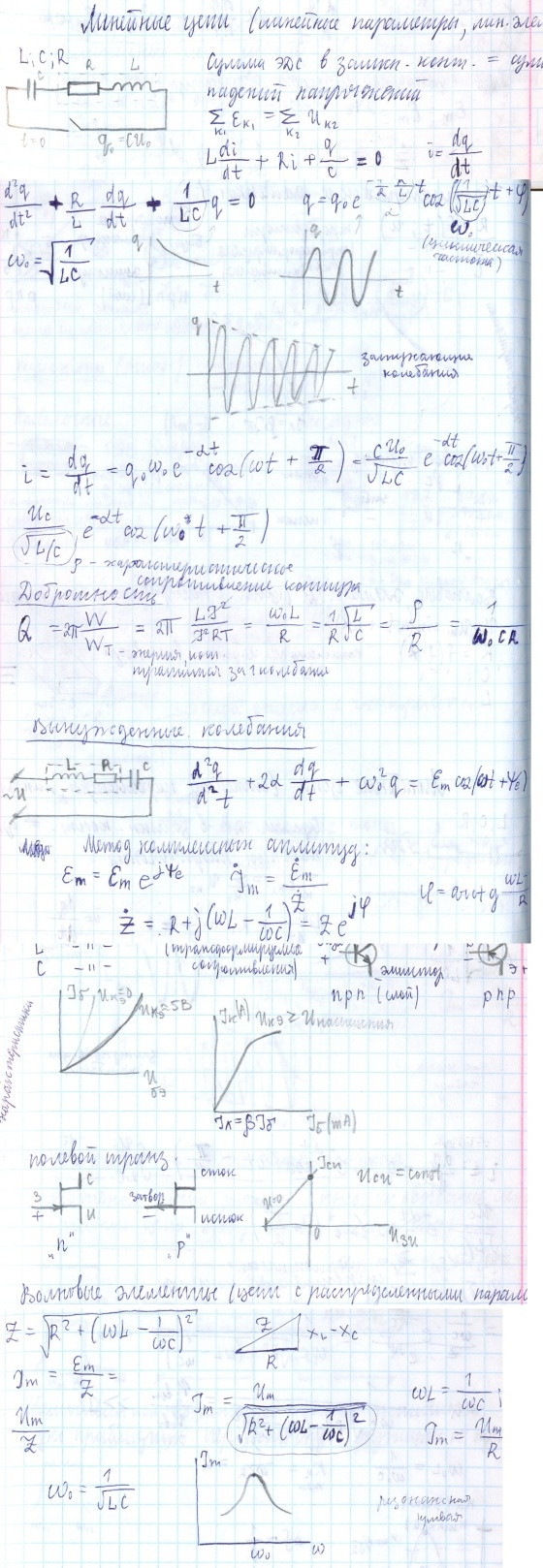

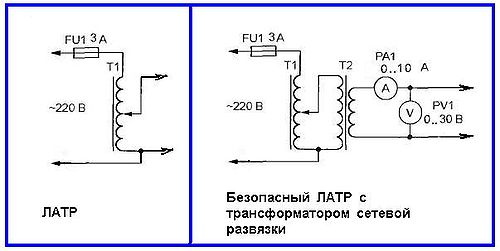

Лабораторный автотрансформатор регулируемый (ЛАТР), в отличие от простого автотрансформатора имеет подвижный токосъёмный контакт к обмотке, что позволяет плавно изменять число витков, включенных во вторичную цепь, и, следовательно, выходное напряжение, практически от нуля до максимального значения для данной модели ЛАТРа. Применяются ЛАТРы для питания лабораторных установок, для стабилизации напряжения в электросети и других нужд. Однако ЛАТР обладает одним неприятным свойством: как и всякий автотрансформатор, он не обеспечивает электрическую развязку высоковольтной (сетевой) и низковольтной (или выходной) стороны. Иными словами - на выходе ЛАТРа может быть (обычно присутствует) сетевая фаза. Это может привести к поражению персонала электрическим током. Для предотвращения этого по нынедействующим правилам техники безопасности для лабораторных работ следует применять безопасный регулируемый источник переменного тока, представляющий из себя комбинацию автотрансформатора ЛАТР и отсекающего трансформатора, обеспечивающего электрическую развязку с осветительной (питающей) сетью. Трансформатор электрической развязки может быть как понижающий - так и с коэффициентом трансформации 1 : 1 (один к одному).

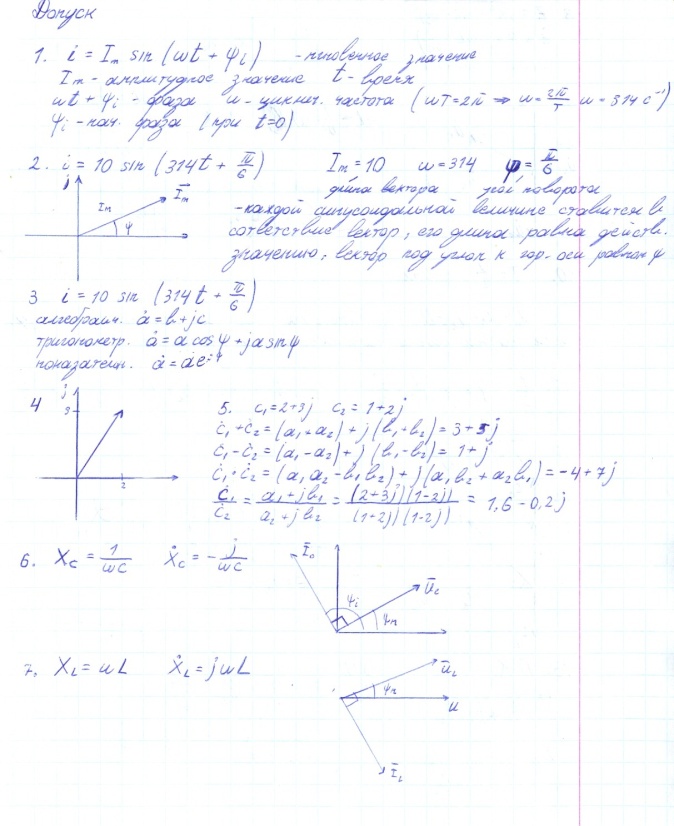

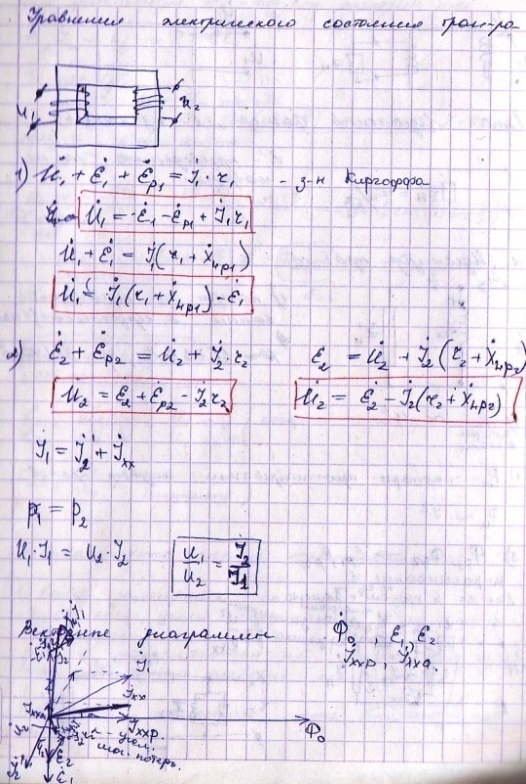

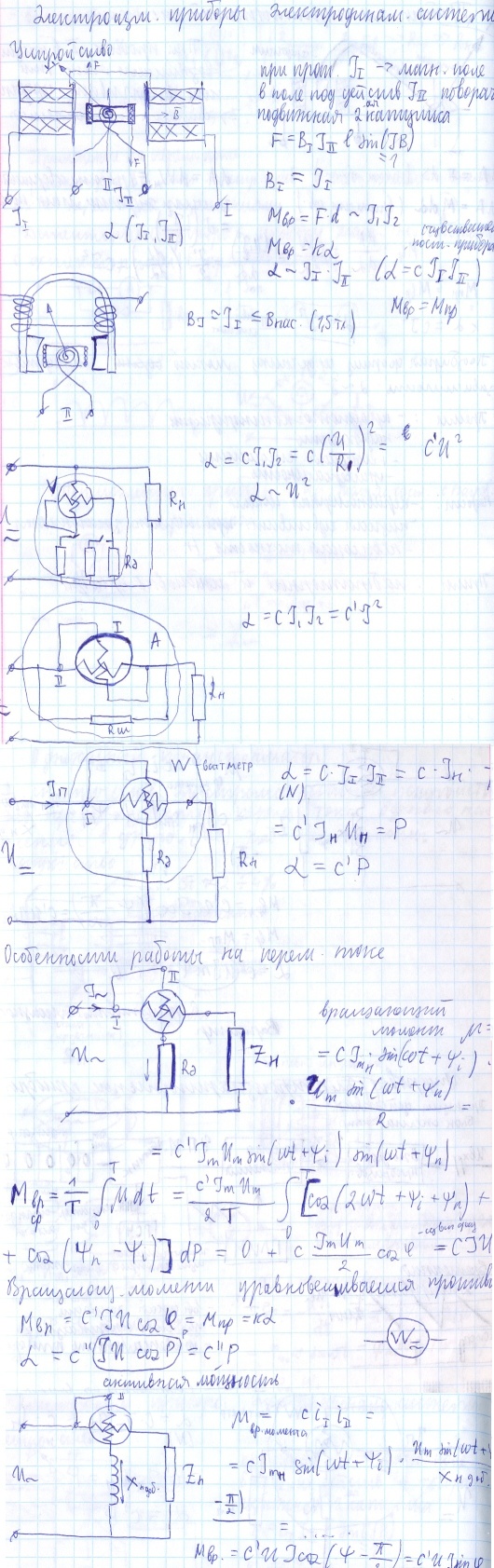

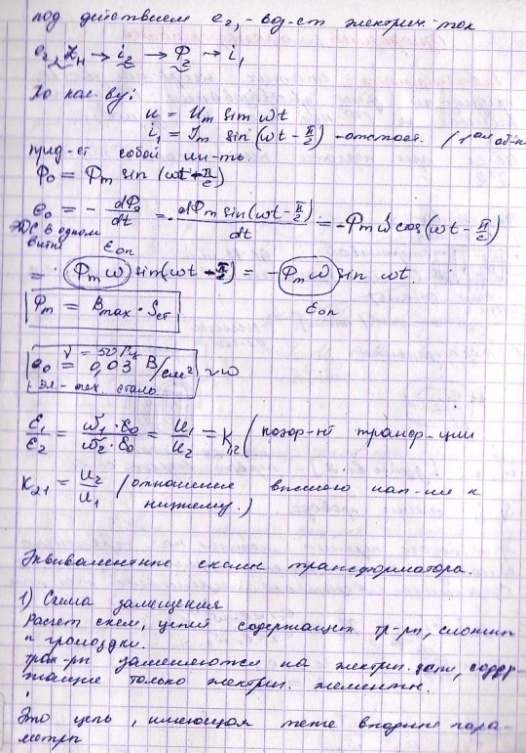

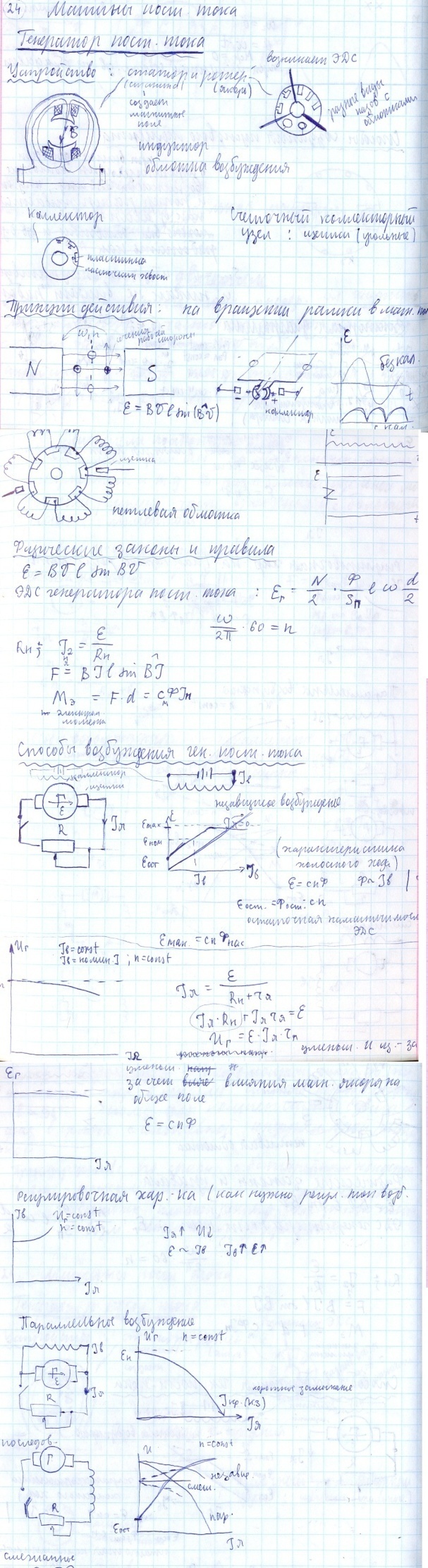

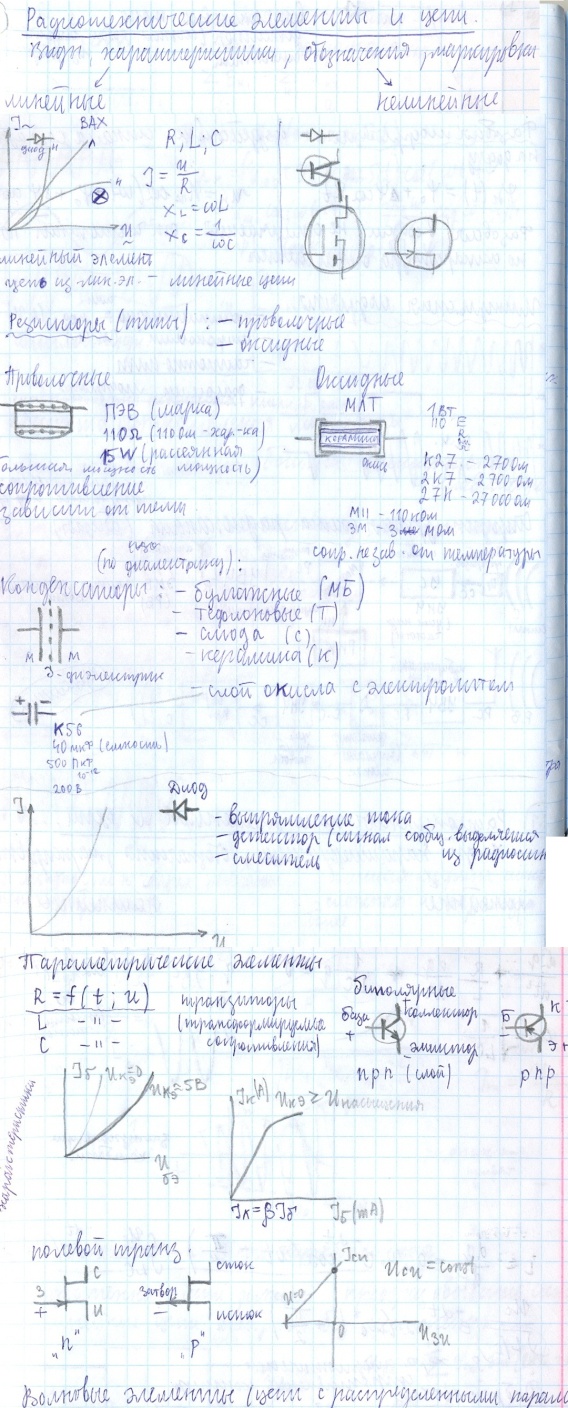

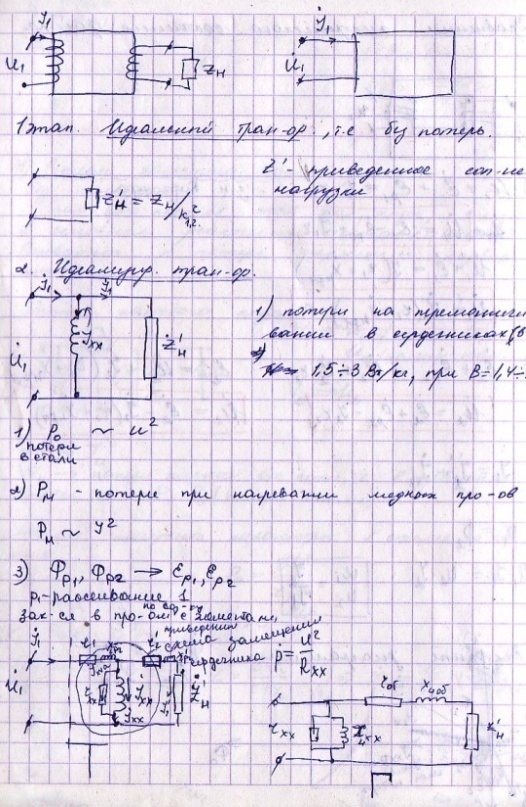

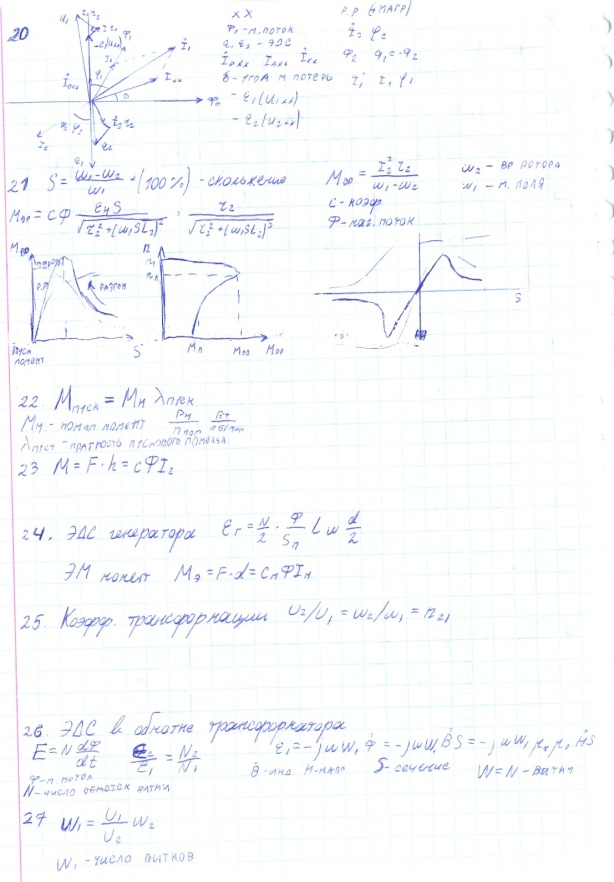

16. Однофазный трансформатор. Устройство и принцип действия. Эквивалентная схема, уравнение электрического состояния, векторная диаграмма.

26

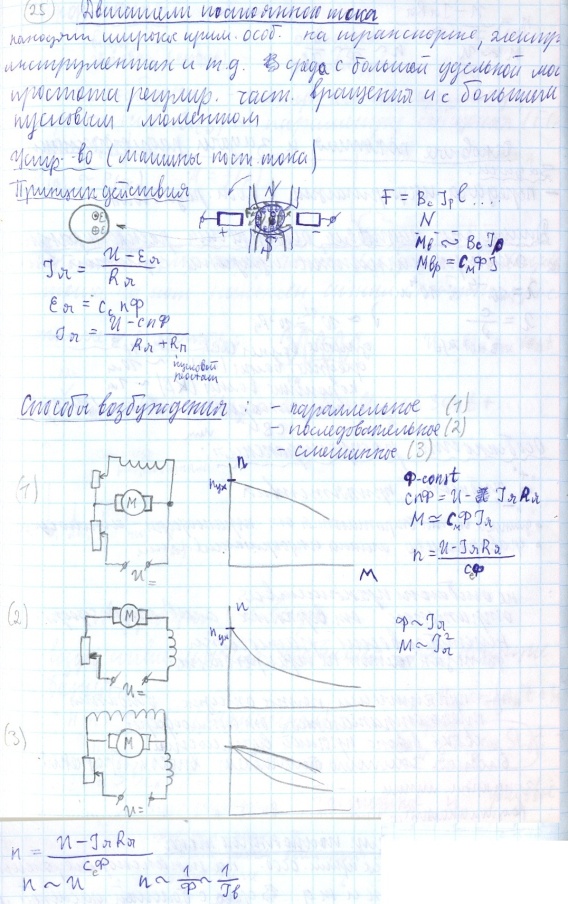

Магнитный пускатель представляет собой простейший комплект аппаратов для дистанционного управления электродвигателями и кроме самого контактора часто имеет кнопочную станцию и аппараты защиты.

Схема подключения нереверсивного магнитного пускателя

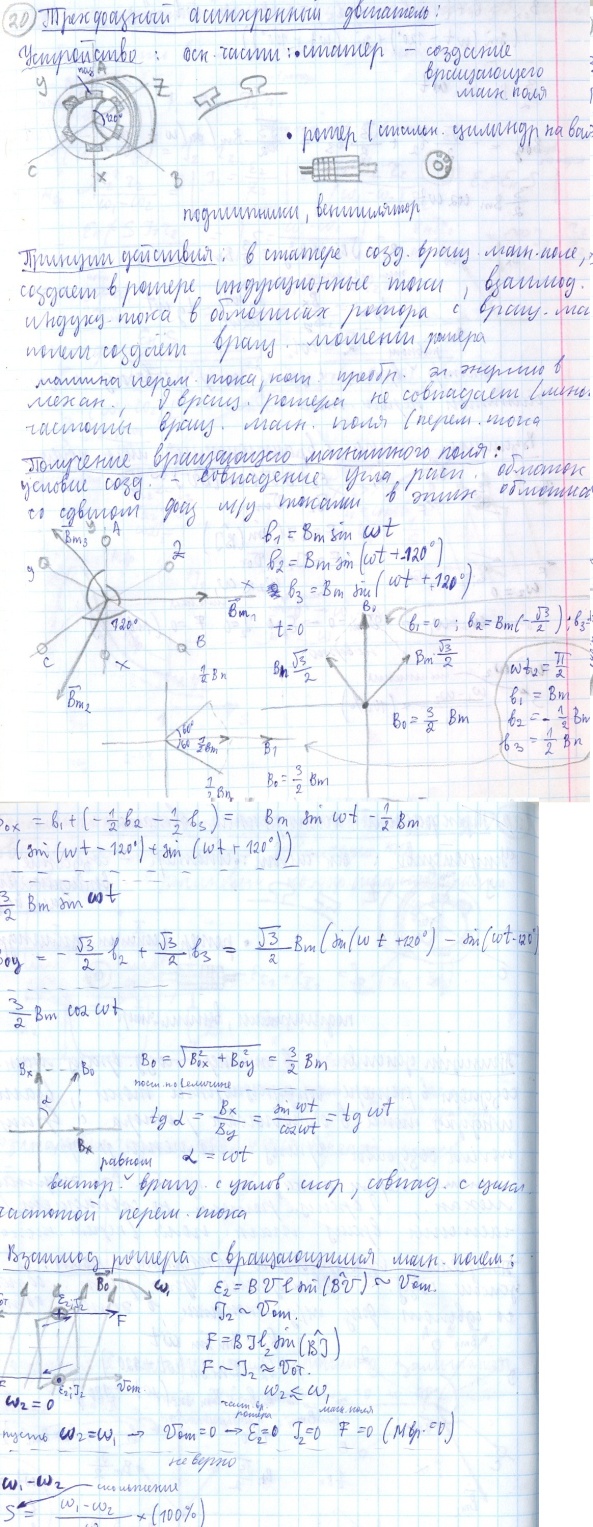

На рис. 1, а, б показаны соответственно монтажная и принципиальная схемы включения нереверсивного магнитного пускателя для управления асинхронным электродвигателем с короткозамкнутым ротором. На монтажной схеме границы одного аппарата обводят штриховой линией. Она удобна для монтажа аппаратуры и поиска неисправностей. Читать эти схемы трудно, так как они содержат много пересекающихся линий.

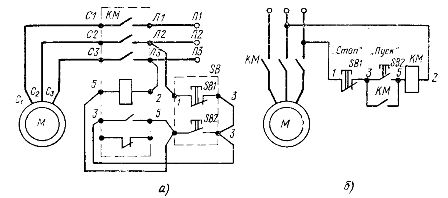

Рис. 1. Схема включения нереверсивного магнитного пускателя: а - монтажная схема включения пускателя, электрическая принципиальная схема включения пускателя

На принципиальной схеме все элементы одного магнитного пускателя имеют одинаковые буквенно-цифровые обозначения. Это позволяет не связывать вместе условные изображения катушки контактора и контактов, добиваясь наибольшей простоты и наглядности схемы.

Нереверсивный магнитный пускатель имеет контактор КМ с тремя главными замыкающими контактами (Л1 - С1, Л2 - С2, Л3 - С3) и одним вспомогательным замыкающим контактом (3-5).

Главные цепи, по которым протекает ток электродвигателя, принято изображать жирными линиями, а цепи питания катушки пускателя (или цепи управления) с наибольшим током — тонкими линиями.
