Классификация эл. Изм. Приборов.

по принципу действия (электромеханические, электронные, тер­моэлектрические) ;

по точности измерений

по роду тока постоянный, переменный ток.

по методу измерительного преобразования (прямой, прямой диф­ференциальный, уравновешивающий, в том числе статический и ас­татический, программный уравновешивающий);

по способу представления величин (аналоговые, цифровые, ана­лого-цифровые) ;

по способу представления показаний (показывающие, регистри­рующие, в том числе самопишущие и печатающие);

по наличию в составе микропроцессоров;

по измеряемой электрической величине (амперметры, вольтмет­ры, омметры, ваттметры, частотомеры и т. д).

Погрешности измерений.

А_ист (истинное значение); А_{действ.} - величина полученная наиболее точно на данный момент.

Абсолютная погрешность Δ, α=|А_ист-А_изм|≈|А_{действ.}-А_изм| Относительная погрешность

Приведенная относительная погрешность ; А_н-макс. значение изм. прибором. γ_пр-исп. для описания приборов.

Класс точности- это максимально допустимое значение приведенной погрешности (выраженное в процентах).

8 классов точности от 0.25 .. 4.

12

Электроизмерительные приборы магнитоэлектрической системы.

Принцип дейст­вия МЕП состоит во взаи­модействии магнитного поля проводника, по которому протекает из­меряемый электрический ток, с магнитным полем постоянного маг­нита.

Принцип дейст­вия МЕП состоит во взаи­модействии магнитного поля проводника, по которому протекает из­меряемый электрический ток, с магнитным полем постоянного маг­нита.

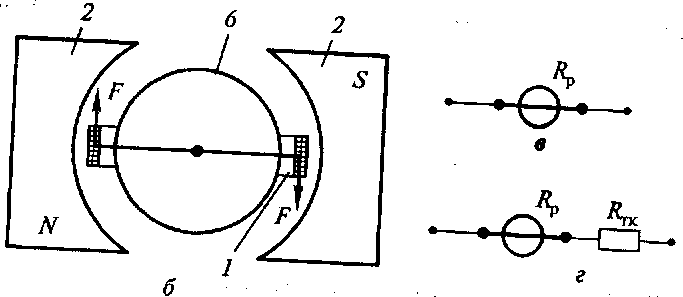

Наиболее распространенными являются МЕП в которых проводник представ­ляет собой легкую подвижную рамку (катушку), укрепленную на оси и состоящую из нескольких десятков витков тонкого покрытого ла­ком медного провода. Рамка размещена в кольцевом зазоре, в кото­ром с помощью сильного постоянного магнита создается однородное магнитное поле за счет соответствующей конструкции полюсных наконечников и сердечника. Измеряемый сигнал подво­дится к рамке через пружины. При взаимодействии магнитного поля рамки с магнитным полем постоянного магнита на рамку действует вращающий момент M_x.

Значение измеряемой величины определяется углом поворота φ рамки, оси и стрелки и отсчитывается по положению стрелки на шкале. Моменты M1 и M2 описываются выражениями:

(3.1) (3.2) где k₁ — коэффициент, зависящий от ширины, длины и числа витков рамки; В — магнитная индукция в зазоре между сердечником и полюсными наконечниками; I— сила тока, протекающего через рамку; k₂-коэффициент, зависящий от размеров пружин; E —- модуль упругости.

В положении равновесия M1 = M2. Из этого условия и выражений (3.1) и (3.2) находим: (3.3) где — чувствительность магнитоэлектрического прибора по току; Е— модуль упругости.

Применение амперметры шунт ставится параллельно амперметру.

вольтметры.

достоинства, присущи магнитоэлектрическому измерительному механизму, который обладает высокой чувствительностью, малой собственной потребляемой мощностью, малой чувствительностью к внешним магнитным полям , пропорциональной статической характеристикой [выражение (3.3)] и высокой точностью.

Недостатки сложность конструкции, высокая стоимость и чувствительность к перегрузкам.
