Лекция №20
Раздел №4. «Шахтные пневматические установки»
Тема: «Сжатие воздуха в компрессоре»
Назначение и общее устройство пневматической установки. Теоретический и действительный процессы сжатия воздуха в компрессоре. Изотермический, адиабатический, политропный процесс сжатия. Мощность и производительность компрессоров.
Шахтные пневматические установки предназначены для сжатия воздуха и подачи его потребителям.
Состоят из: компрессоров, воздухопровода и вспомогательного оборудования.
Компрессоры бывают: поршневые, винтовые, турбокомпрессоры, ротационные компрессоры.
Общее устройство поршневого компрессора.
А б
Рис, 87. Схемы

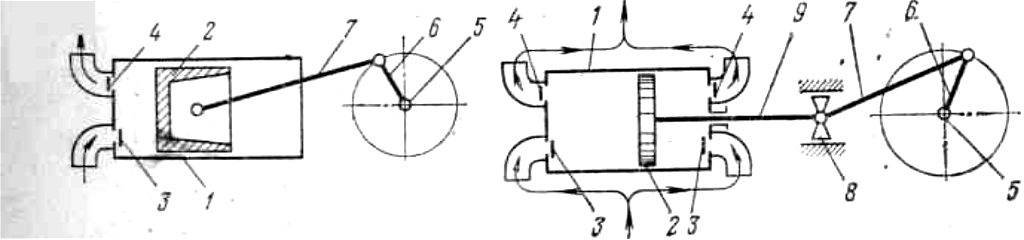

Рисунок 1 – Схемы поршневых компрессоров:
а – одностороннего действия; б – двухстороннего действия; 1 – цилиндр; 2 – поршень; 3, 4 – всасывающий и нагнетательный клапаны; 5 – вал; 6 – кривошип; 7 – шатун; 8 – крейцкопф; 9 – шток.
Сжатие воздуха в компрессоре
Теоретический процесс сжатия в компрессоре можно осуществить при следующих условиях:
Отсутствует вредное пространство.
Отсутствует сопротивление клапанов.
Состояние воздуха не изменяется в процессе всасывания и нагнетания.
Рассмотрим теоретический процесс сжатия на графике.
Р1 – атмосферное давление;
Р2 – давление компрессора.
1-2 линия всасывания (изобара);
2-3 линия сжатия (изотерма,
политропа, адиабата);
3-4 линия нагнетания;
4-1 изохора.
Рисунок 2 - Диаграмма теоретического процесса в компрессоре одностороннего действия.
Изотермический процесс сжатия
При изотермическом сжатии температура постоянна и от воздуха отводится вся выделяющаяся в процессе сжатия теплота. Т = соnst.
Соотношение между основными параметрами следующие:
Р1 V1 = Р2 V2 = Р V
Р2
Работа Lиз = 2,303 Р1 V1 g , Дж/м3.
Р1
Адиабатный процесс сжатия
Протекает без теплообмена, т.е. при абсолютной изоляции цилиндров.
Р1V = Р1V = РV ;
Ср
где k – показатель адиабаты, k = 1,4 (k = )
СV
Т2 = Т1 , Кельвин;
Lад = Р1 V1 - 1, Дж/м3.
Политропный процесс сжатия
Политропное сжатие протекает с теплообменом.
Р1V = Р1V = РV ;
где n – показатель адиабаты, n 1
Т2 = Т1 , К;
Lпол = Р1 V1 - 1, Дж/м3.
Анализируя процессы сжатия, очевидно, что в действительности протекает политропный процесс сжатия и, что его нужно приближать к изотермическому, а для этого необходимо охлаждать воздух при сжатии.
Действительный процесс сжатия воздуха в компрессоре

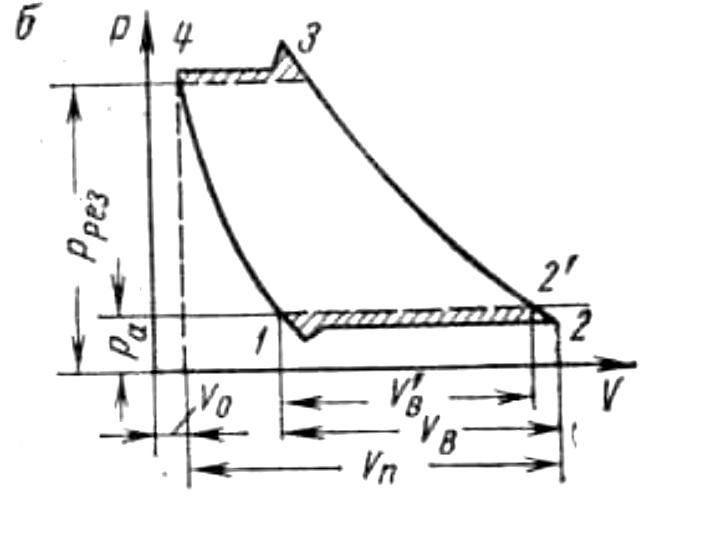

Рисунок 3 - Диаграмма действительного процесса сжатия в одноступенчатом компрессоре
V0 – вредное пространство;
Vп – объём описываемый поршнем за один ход;
Vв – объём всасываемого воздуха;
Vв – объём действительно подаваемого воздуха;
4-1 линия расширения; 1-2 линия всасывания;
2-3 линия сжатия; 3-4 линия нагнетания.
Площадь диафрагмы это работа на сжатие.
Действительный процесс сжатия характеризуется тремя коэффициентами.
Коэффициент вредного пространства.
Vо
αв = ; 3 или 0,03 0,006.
Vп
Объёмный коэффициент.
Vв
αо = ; 3 или 0,8 0,095.
Vп
Коэффициент подачи.
Vд
αп = ; 3 или 0,75 0,9.
Vп
Многоступенчатое сжатие
Сжать воздух в одном цилиндре за один раз невозможно, по двум причинам:
Из-за недопустимого роста температуры воздуха – более 1700С.
Из-за влияния вредного пространства.
Для сжатия воздуха до высокого давления применяется многоступенчатое сжатие, сущность которого заключается в том, что воздух последовательно сжимается в нескольких цилиндрах с охлаждением его после каждого цилиндра в промежуточном холодильнике. Все шахтные компрессоры двухступенчатые.
Промежуточное давление определяется по формуле Рпр = ,
где n - количество ступеней.
Определение производительности компрессора простого действия
Q = n SnZц , м3/мин;
где D – диаметр поршня, м; n – частота вращения, мин-1;
S – ход поршня, м; Zц – количество цилиндров, штук.
Производительность компрессора двойного действия.
Q = n (2D – d2шт) SnZц , м3/мин;
где dшт – диаметр штока, м.
Охлаждение воздуха при сжатии
Охлаждение воздуха в компрессоре бывает: воздушное и водяное.
Водяное более эффективно и применяется у стационарных компрессоров. Это циркуляционная замкнутая система охлаждения, в состав которой входит: резервуар холодной и горячей воды, насосная установка, система труб, градирня и охлаждающее устройство компрессора.
К охлаждающему устройству компрессора относятся: водяные рубашки цилиндров, промежуточные и концевые охладители.
В состав воздушного охлаждения входит: вентилятор, трубчатый промежуточный холодильник и воздухосборник.
Домашнее задание:
Перерисовать рисунок 90 [1], стр. 154.
2. Описать принцип работы двухцилиндрового компрессора [1], стр. 154
Литература:
1. Р.Н. Хаджиков “Горная механика”, Москва, ”Недра”, 1982г. (стр. 147-162), рис. 87 и 90-91.
Лекция №21
Тема “Поршневые компрессоры”
Общее устройство и принцип действия. Классификация и конструкции поршневых компрессоров.
