Расчёт мембранных патронов.
Мембранные патроны используются для точной центровки заготовок по цилиндрической поверхности. Они состоят из круглой, привернутой к корпусу или планшайбе станка мембраны с симметрично расположенными кулачками. Число кулачков от 6 до 12.
Патроны с малым числом кулачков надежнее крепят заготовку, а с большим обеспечивают лучшую круглость обработанной поверхности. Однако увеличение числа кулачков свыше 12 нецелесообразно.

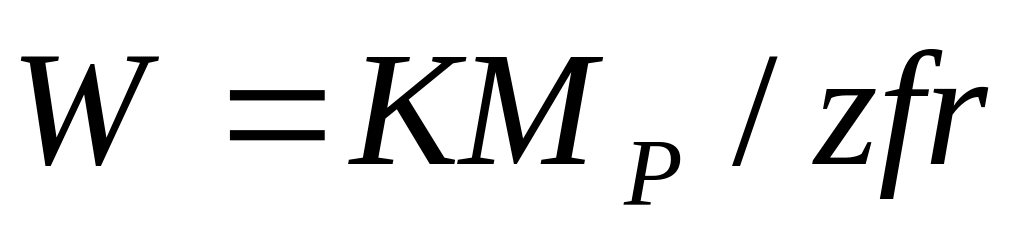

Радиальная сила на одном кулачке
где z — число кулачков; r — радиус базовой поверхности заготовки; f — коэффициент трения.
Силы W создают момент М, изгибающий мембрану. При большом числе г кулачков момент М можно представить равномерно распределенным по окружности радиусом г:
M
= Wzl/2
r,
где l — вылет кулачков от их середины до средней плоскости мембраны.
Момент закрепления Мз заготовки определяется в зависимости от отношения т = D/d диаметра D мембраны к диаметру d базовой поверхности по формуле
М3 =M(1,666-0,94m + 0,196m2).

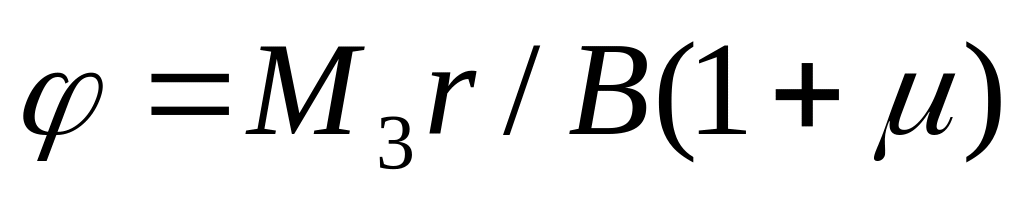

Угол разжима кулачков при закреплении заготовки с наименьшим диаметром
где
В
=

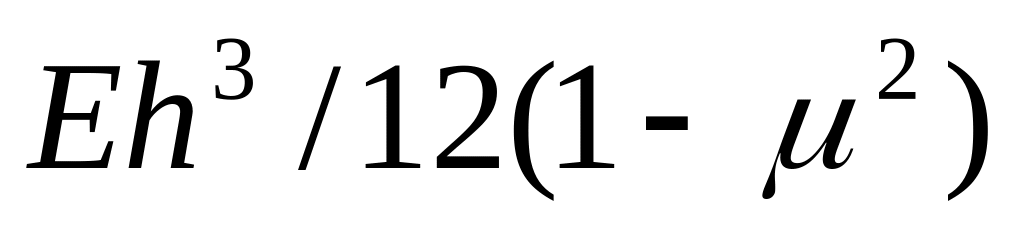

— цилиндрическая жесткость мембраны;
h
—
толщина мембраны; Е
и
—
упругие постоянные материалы мембраны
(модуль упругости и коэффициент Пуассона).
Наибольший угол разжима кулачков
где Т — допуск на диаметр заготовки; А — зазор между заготовкой и кулачками (Д = 0,001 — 0,3 мм).

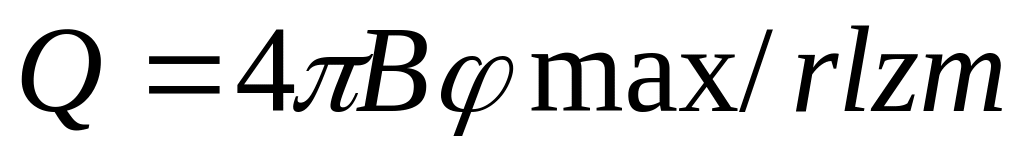

Силу на штоке для разжима кулачков можно определить по формуле
По величине силы Q проверяют напряжение в мембране
d0 — диаметр круга контакта штока и мембраны (6 — 10 мм).
Основные виды приводов.
Привод - приспособления обеспечивает воздействие зажимных элементов на закрепляемую заготовку с заданной силой в определенном направлении.
Наиболее широко используются пневмо- и гидроприводы.
Пневмопривод имеет преимущество перед гидравлическим: использует магистраль сжатого воздуха, имеющуюся на каждом предприятии. В пневмоприводах не существует возвратных трубопроводов, что упрощает арматуру и аппаратуру. Отработавший сжатый воздух выпускается в атмосферу. Недостаток — низкое рабочее давление сжатого воздуха (0,4 — 0,63 МПа). В этой связи приходится использовать пневмоцилиндры большого диаметра и механизмы усиления.
Гидропривод отличается малыми диаметрами гидроцилиндров, так как использует жидкость под большим давлением (15 — 20 МПа). При этом силы закрепления можно передавать непосредственно от гидроцилиндра, исключая использование механизмов-усилителей. В ряде случаев применяется пневмогидропривод, при котором не требуется наличия гидростанции.
В любом станочном приспособлении может быть использован магнитный привод, который представляет собой устройство подведения к рабочему зазору магнитного потока, применяемого для закрепления ферромагнитной заготовки.
Ручной или механический привод используется достаточно часто и особенно в тех случаях, когда разрабатывают приспособление, предназначенное для применения в серийном производстве. В крупносерийном и массовом производстве, как правило, используются пневматический и гидравлический приводы.
Пневматические приводы бывают чаще всего поршневыми, диафрагменными и вакуумными. Расчет таких приводов сводится либо к определению развиваемой силы Q на штоке, если заданы их параметры и давление воздуха р, либо к определению параметров, если заданы величины требуемой силы на штоке и давление.
