Применение сильных электрических полей
Электронноионная технология (ЭИТ)
Характеристика электрических полей. Коронный разряд.
ЭИТ – область электротехнологии в которой используется взаимодействие сильных электрических полей с заряженными и заряженными в них частицами твердого и жидкого вещества и придают им упорядоченного движения.
Рабочим органом в аппаратах ЭИТ является само электрическое поле напряженностью примерно 100 кВ/м (Е=100кВ/м).
Объекты воздействия – частицы размером от доли микрометров до десятков миллиметров (пыль, волокна, различные семена и …).
В сельском хозяйстве ЭИТ используют:
Разделение доброкачественных и не доброкачественных семян.
Отделение культурных семян от семян сорняков.
Отделение семян подсолнечника от лузги, семян пшеницы от спорыньи (черная гадость вылезает в место семян и снова растет).
Очистка воздуха от пыли.
Нанесение ядохимикатов на семена и растения.
Электрическая окраска изделий.
Смешивание частей комбикормов.
Дозировка семян при посеве (морковь, репа, …).
Распыление лекарственных препаратов в животноводческих и птицеводческих помещениях.
Предпосевная обработка семян культурных растений.
Искусственная аэроионизация.
Характеристики электрических полей.
По конфигурации;
По наличию или отсутствию объемных зарядов;
По роду тока.
По конфигурации: 1. Плоско-параллельные;
2. Трех мерные
Плоско-параллельные – поля, в которых распределение потенциала зависит от расстояния до электродов и при проведении секущей плоскости нормально к их образующим поверхностям. Эквипотенциальные линии имеют вид прямых, параллельных и образующим (поля коаксиальных цилиндров, (цилиндр в цилиндре) поле: провод-плоскость поле: ряд проводов – плоскость).
Плоско-параллельные поля.
П лоско-меридианные поля – поля, образуемые электродами имеющими форму тел с общей осью, например поле между двумя парами, шаром и плоскостью, полем и плоскостью.
Трехмерное поле – поле, образуется сложными степенями электродов (ряд игл над плоскостью, ряд игл между плоскостями).
Основной характеристикой электрического поля является напряженность поля.
Поле в плоском конденсаторе. , В/м;

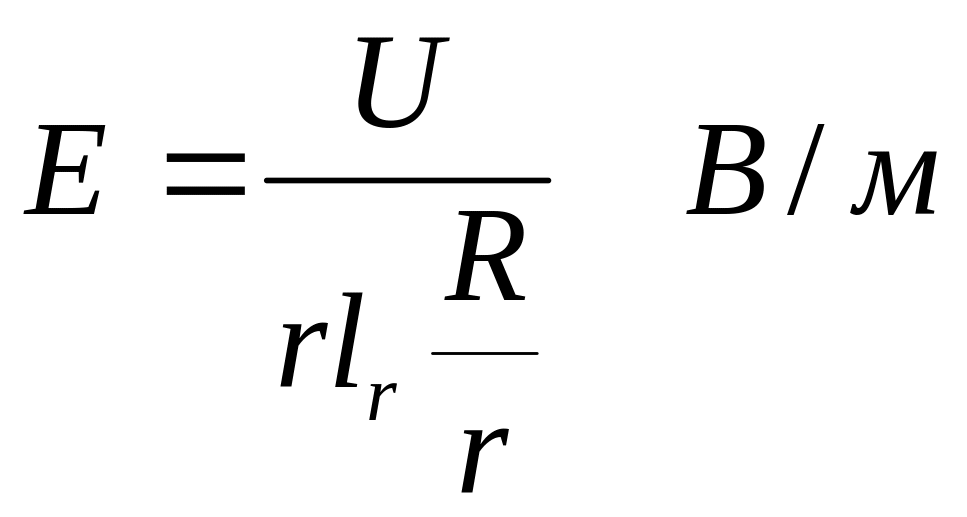

П оле в коаксиальном цилиндре. .
Коронный разряд возникает в резко неоднородных полях, когда радиус кривизны одного электрода или обоих намного меньше расстояния между электродами. Различают корону переменного и постоянного тока. При постоянном токе корона может быть униполярной, когда один из электродов коронирует и диполярный, когда коронируют оба электрода.
Униполярный коронный разряд может быть положительным если коронирует положительный электрод и отрицательным, когда коронирует отрицательный электрод.
Рассмотрим возникновение коронного разряда в поле провод – плоскость.
При подаче напряжения появляется неравномерное поле и max напряженность поля будет на коронируемом электроде (с меньшим радиусом кривизны) наибольший градиент напряженности – возле электрода.
Под действием этого градиента происходит «разрушение» молекулы газа, идет вынущенная ионизация. Образуются ионы. Под действием этого поля эти ионы движутся в разных направлениях. Противоположно заряженный ион движется к коронируемому электроду с образованием нейтрального атома, а одноименно заряженный ион движется от коронируемого электрода в не электродное пространство, создавая объемный заряд.
В свою очередь, молекулы газа, находящиеся в межэлектродном промежутке поляризуются под действием поля и притягиваются к движущемуся иону.
Комплекс
Начальная напряженность коронного разряда.
- формула Пика.
где δ – относительная плотность воздуха, δ=289·105·Р/Т,
Р – давление, Па;
Т – температура, К;
r0 – радиус коронируемого электрода.
U0=E0·r0·A, В – начальное напряжение начала короны.
А – функция, зависящая от различных факторов:
1. Система коронируемых электродов.
Коаксиальный цилиндр
Провод – плоскость:
Величина тока (ВАХ) при коронном разряде.
Il=ε0·k·G – ток на единицу длины коронируемого электрода.
ε0 – диэлектрическая проницаемость вакуума 8,85·10-12 Ф/м.
k – подвижность ионов – отношение средней скорости направленного движения ионов к напряженности поля,
коаксиальный цилиндр
провод – плоскость
Способы зарядки частиц:
Ионная;
На электроде в электростатическом поле;
Совмещенная зарядка.
Ионная зарядка (индукционная). Зарядка пыли, зерна, других частиц.
Ионы, оседающие на частицах создают собственное поле, которое отталкивает приближается к частице другие ионы. Таким образом с течением времени зарядка прекращается и частицы получают max заряд.
Величина заряда зависит от:
З ерно – диэлектрическая частица в поле происходит смещение зарядов, получается диполь, т.е. под действием поля появляется индуктирующий заряд. Со стороны плюса диполя (зерна) притягиваются электроны. Их число зависит от поверхности зерна и главное электроны будут осаждаться на зерне до тех пор, пока созданное ими поле не уравняется с внешним.
Для шара. max заряд.
r - радиус шара;
E – напряженность внешнего поля;
εr – диэлектрическая проницаемость частицы (шара).
Для металлического шара.
Если частица не сферическая, эллипс.
- заряд частицы (эллипса) при ориентации её большой полуосью «а» вдоль поля.
da и db – коэффициенты деполяризации эллипсоида, характеризуют искажения внешнего поля вдоль большой оси da и поперечной db.
Кинетика зарядки частиц (сферической формы). Изменение заряда во времени.
Обычно заряжается за 0,1 секунды.
Зарядка частицы на электроде в электростатическом поле (короны нет) (контактная зарядка).
Допустим частица – шар из метала. - концентрация на верхней поверхности частицы. (Частица 1) частица полностью заряжается.
Если частица диэлектрическая – на ней разделяется заряд (частица 2).
если частица полупроводниковая, то электроны идут вверх (у нас), а положительные идут вниз и там компенсируется электронами из конденсатора.
При полной зарядке частица она отрывается от одного электрода и передвигается к другому, где снова перезаряжается и идет снова к первому электроду.
