6. Условные обозначения резисторов

Сокращенная система обозначений резисторов введена в соответ­ствии с ГОСТ 13453—68 с учетом вышеназванных групп и свойств резисторов и состоит из букв и цифр. Буквами обозначается группа резисторов: С — резисторы постоянные, СП — резисторы переменные. Первая цифра после букв указывает материал, из которого они изготовлены (1 —непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлопленочные и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6—непроволочные тонкослойные металлизированные). Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида. Например, резистор С2-22 — постоянный непроволочный с порядковым номером разработки 22.

С 1980 г. введена система сокращенных условных обозначений, в которой первый элемент — буква или сочетание букв — обозначает подкласс резистора (Р — постоянные резисторы, РП — переменные резисторы, HP — наборы резисторов); второй элемент — цифра обозначает группу резисторов по материалу резистивного элемента (1 — непроволочные, 2 — проволочные); третий элемент — цифра обозначает регистрационный номер конкретного типа резистора. Между вторым и третьим элементами ставится дефис. Например, резисторы переменные проволочные с номером 18 записываются РП2-18.

Резисторы, которые изготовлялись до введения вышеуказанных систем сокращенных обозначений, имеют старые наименования, в основу которых положены отличительные признаки (вид токопроводящего материала, защиты и др.). К ним относятся резисторы типа ВС (высокостабильные), МЛТ (металлизированные лакированные теплостойкие) и другие.

Обозначение резисторов на схемах

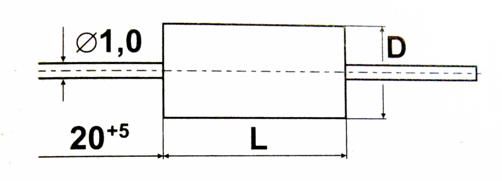

Рис.9

Рис. 10исунок 8мерени………………………………………..

а) обозначение, принятое в России и в Европе б) принятое в США

Рис. 11

В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2.728-74. В соответствии с ним, постоянные резисторы обозначаются следующим образом

Таблица 2

Обозначение по ГОСТ 2.728-74	Описание
	Постоянный резистор без указания номинальной мощности рассеивания
	Постоянный резистор номинальной мощностью рассеивания 0,05 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,125 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,25 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,5 Вт
	Постоянный резистор номинальной мощностью рассеивания 1 Вт
	Постоянный резистор номинальной мощностью рассеивания 2 Вт
	Постоянный резистор номинальной мощностью рассеивания 5 Вт
	Постоянный резистор номинальной мощностью рассеивания 10 Вт
