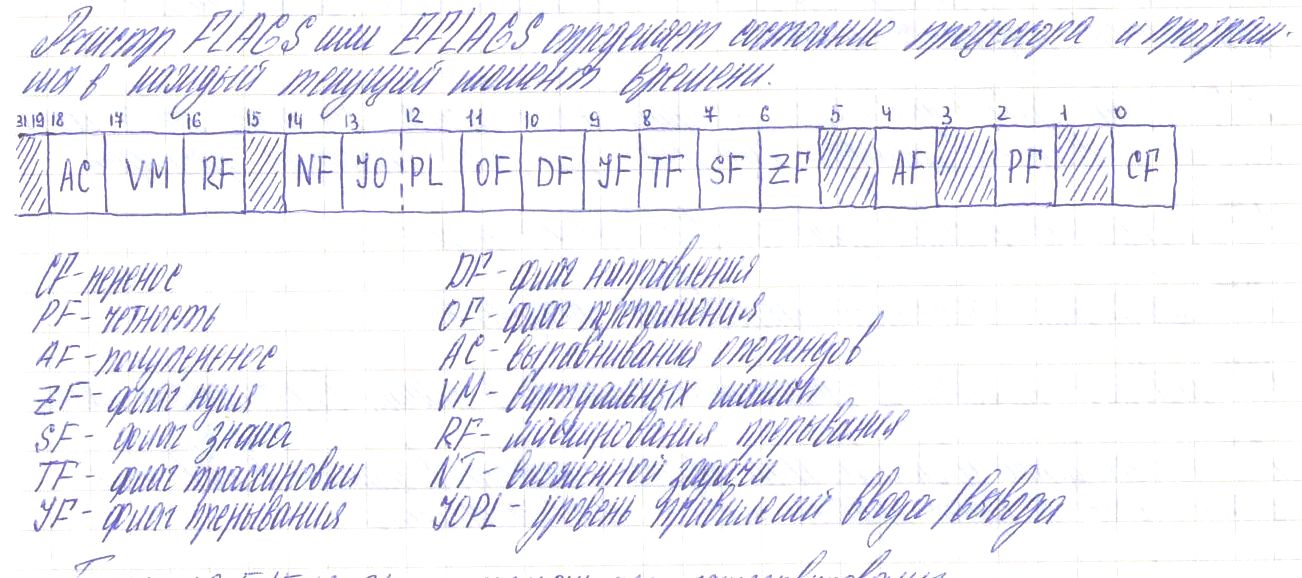

34. Регистр флажков, его назначение и использование.

Биты 1,3,5,15,19-31 – не используются, зарезервированы.

В реальном режиме исп-ся 9 флагов : 6 регистрируют на результат выполнения команды,3 определяют режим работы процессора.В защитном режиме 5 доп. Флагов, определяющих режим работы процессора.

CF=1,если при выполнении команды сложения осуществляется перенос за разрядную сетку,а при вычитании требуется заем.

PF=1,если в младшем байте рез-та содержится четное кол-во единиц

AF=1,если осущ. Перенос(заем) из 3-го разряда байтов в 4-й и наоборот

ZF=1,если результат- во всех разрядах результата.

SF всегда =знаковому разряду результата

TF=1, прерывает работу процессора после каждой выполненной команды.

DF определяет направление обработки строк данных,если DF=0 –обработка строк идет в сторону увеличения адреса и если =1,то в сторону уменьшения(автомат. Увеличение или уменьшение содержимого регистров индексов SI и DI).

35. Форматы данных и форматы команд, машинный формат двухадресной машины.

Процессор может обрабатывать большой набор различных типов данных.Целые числа без знака могут занимать слово,байт,двойное слово и принимать значения из диапазонов 0-256,0-65535,0-4294967295.

Целые числа со знаком : -128-127, -32768-32767,-2147483648-2147483647 и хранятся в дополнительном коде. Доп. Код «+» численно равен самому числу,а доп.код «-» : х=10ⁿ-|x|, n-разрядность. Для (-AC7₁₆): 10⁴АС7=F539

Доп.код двоичного числа (-)-й могут занимать 32 бита(короткое вещественное) 64 бита(длинное) 80бит (рабочее вещ-ое) Формат такого числа состоит из 3-х полей ,знак числа машинные порядок и мантисса.

КВ:1+8+23-10^-+32-+10^-+35

ДВ:1+11+52-10^-+308-+10^-+308

РВ:1+15+64-10^-+4932-+10⁴⁹³²

Машинный порядок (Пм) включает всей(пн) формулой :ПМ=ПН+127₁₀(1024₁₀,16383₁₀)

Мантисса д.б нормализована (старшая цифра=1 и не умещается в разрядной сетке)

Пример 1)3060₁₀=BP4₁₆

Десятично-двоичные данные процессором могут обрабатываться 8-ми разрядные в упакованном и неупакованном формате. Хранение 2 цифр в байте хранить одну цифру в цифровой части байта.

Символьные данные символы в коде ASCII для любого символа сводится 1 байт. Строковые данные-последовательность бит,байт,слов или двоичных слов.

Указатели-длинный(знаимает 48 бит) –селектор(16)+смещение(32)

-короткий (занимает 32 бита) только смещение

Машинный формат 2ч адресной команды 1 операнд находится в регистре а второй в регистре или памяти:

dispH/disp L-стандартная(младшая часть смещения)

«над операции»(иногда «reg»)- определяют выполняемую операцию.

d-место хранения 1-го операнда.Если w=0 то работа с байтами, =1-со словами.

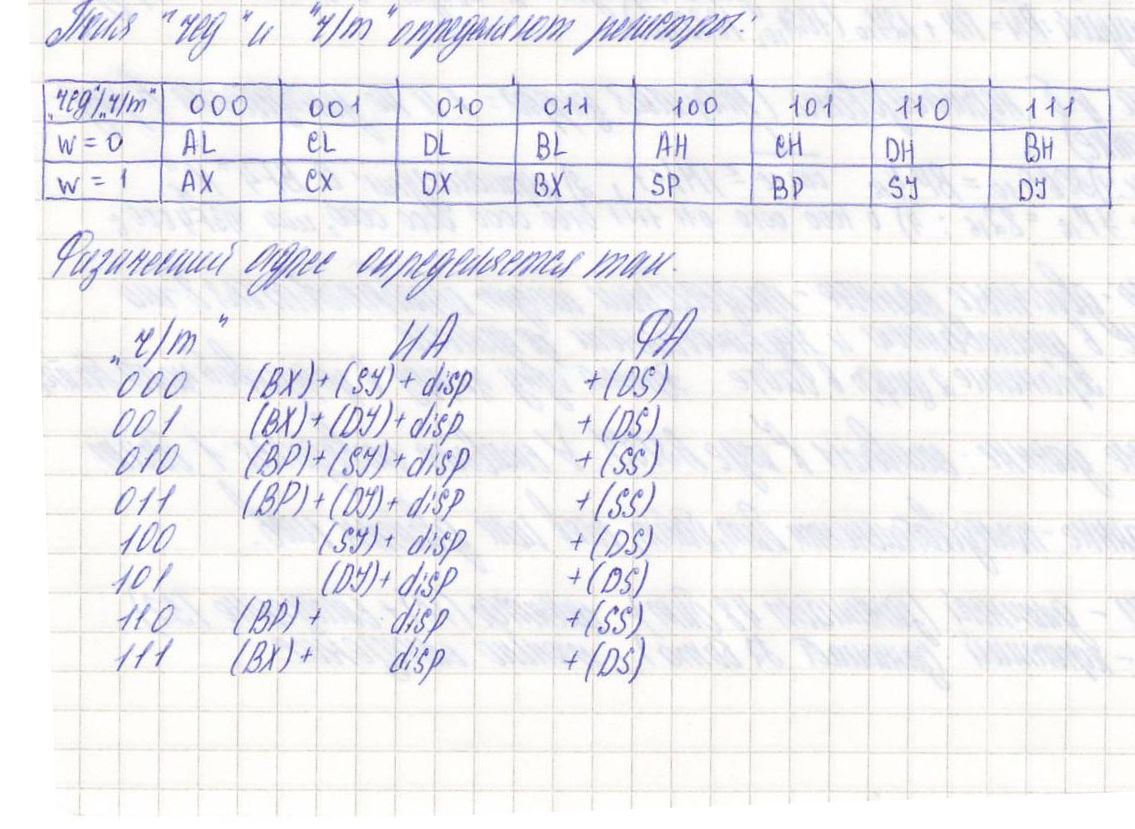

Reg-определяет один операнд,хранимый в регистре.

Mod,disp H,disp L- второй операнд(может хранится в памяти)

Если mod=11,то второй операнд находится в регистре,определяется полем I/m

Disp H/L- отсутствует, команда займет 2 байта если mod< > 11; т.е 2-й опернад нах-ся в памяти.

З начение поля «mod» определяет как используется смещение

00,disp-отсутствует

mod 01,disp=disp L- с распространением знака до 16

10,смещение состоит из disp H и disp L
