19. Однополупериодный выпрямитель .

Простейшая схема однополупериодного выпрямителя состоит только из одного выпрямляющего ток элемента (диода). На выходе — пульсирующий постоянный ток. На промышленных частотах (50—60 Гц) не имеет широкого применения, так как для питания аппаратуры требуются сглаживающие фильтры с большими величинами емкости и индуктивности, что приводит к увеличению габаритно-весовых характеристик выпрямителя. Однако схема однополупериодного выпрямления нашла очень широкое распространение в импульсных блоках питания с частотой переменного напряжения свыше 10 КГц, широко применяющихся в современной бытовой и промышленной аппаратуре. Объясняется это тем, что при более высоких частотах пульсаций выпрямленного напряжения, для получения требуемых характеристик (заданного или допустимого коэффициента пульсаций), необходимы сглаживающие элементы с меньшими значениями емкости (индуктивности). Вес и размеры источников питания уменьшаются с повышением частоты входного переменного напряжения. Однополупериодный выпрямитель или четвертьмост является простейшим выпрямителем и включает в себя один вентиль (диод или тиристор).

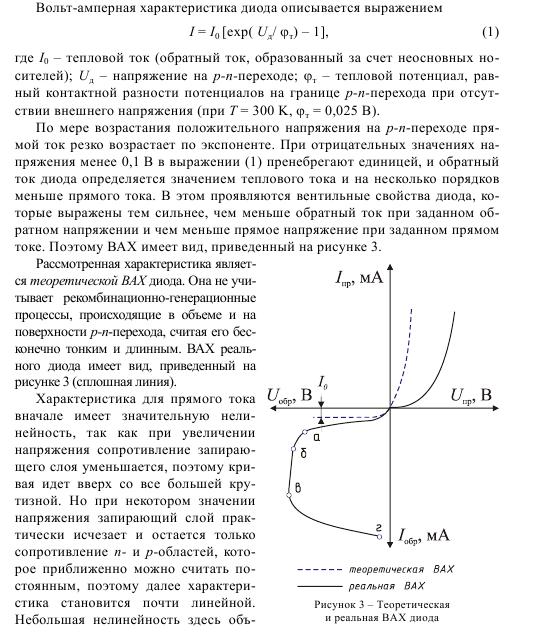

29. ВАХ ПД.

Вольт-амперная характеристика (ВАХ) - это зависимость тока, протекающего через электронный прибор, от приложенного напряжения. Вольт-амперной характеристикой называют также и график этой зависимости .Приборы, принцип действия которых подчиняется закону Ома, а ВАХимеет вид прямой линии, проходящей через начало координат, называют линейными. Приборы, для которых ВАХ не является прямой линией, проходящей через начало координат, называются нелинейными. Диод представляет собой пассивный нелинейный электронный прибор.

39. Рабочий режим бпт.

При работе транзисторов (биполярных, полевых) и электронных ламп в реальных устройствах в цепи их электродов обычно включают не только источники постоянных напряжений, но и источники сигналов, подлежащих преобразованию, а также резисторы, обмотки трансформаторов, катушки индуктивности, колебательные контуры или другие элементы, называемые нагрузкой.

Сигналы, преобразуемые в радиотехнических схемах на транзисторах, могут иметь различную форму (гармонические, импульсные, сложным образом модулированные и др.), а также отличаться по частоте.

Одним из важнейших применений транзисторов является усиление малого переменного сигнала. Под термином «малый сигнал» понимают такое, например, синусоидальное напряжение u=u_m∙sin(ωt), амплитуда u_m которого достаточно мала, так что в пределах изменения напряжения малого сигнала статические характеристики прибора можно считать (без большой погрешности) линейными, а сам транзистор рассматривать как линейный четырёхполюсник.

При использовании транзистора для усиления он может быть включен любым из трех способов: с общей базой, с общим эмиттером, с общим коллектором.

39. Основные типы БПТ.

Биполярный транзистор-трёхэлектродный полупроводниковый прибор, один из типов транзистора. Электроды подключены к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости. По этому способу чередования различают npn и pnp транзисторы (n (negative) — электронный тип примесной проводимости, p (positive) — дырочный). В биполярном транзисторе, в отличие от других разновидностей, основными носителями являются и электроны, и дырки (от слова «би» — «два»).
