Маслораспылитель

Уведення

Як правило, що надходить у пневмосистему стиснене повітря очищене від вологи й олії. Для одних елементів утримуючий распыленное олія повітря шкідливе, для інших - небажаний, а, наприклад, для виконавчих пристроїв -необхідний для нормальної роботи. Тому подача олії в стиснутий, повітря повинне вироблятися тільки до тих елементам, яким це необхідно для нормального функціонування.

Стиснене повітря, проходячи через маслораспылитель, викликає падіння тиску : між масляним резервуаром і верхньою частиною корпуса. У результаті олія надходить нагору по трубці і каналові невеликого перетину в распылительную камеру, закриту прозорим ковпачком. Звідси распыленное олія захоплюється потоком повітря, а його кількість може регулюватися спеціальним дроселем.

Див. частина В, п.2.4 підручника ТР101.

Назва

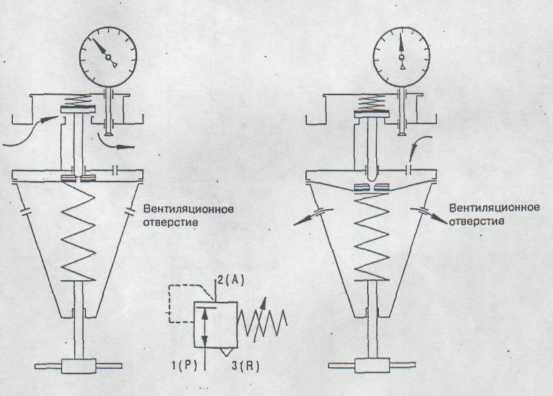

Регулятор тиску з розвантаженням

Уведення

Задача регулятора - підтримка тиску стиснутого повітря на виході (вторинного тиску) практично на одному рівні, незалежно від коливань тиску на вході (первинного тиску). Тиск на вході завжди повинне бути більше тиску на виході.

При збільшенні споживання стиснутого повітря в системі тиск у ній падає і клапан під дією пружини відкривається, пропускаючи в систему додаткова кількість повітря. Таким чином, тиск на виході регулятора підтримується постійним завдяки постійному відкриттю і закриттю клапана. Для запобігання коливань клапанного затвора на нього зверху встановлюють пружину, що демпфірує. Тиск на виході регулятора фіксується манометром.

Якщо тиск на виході регулятора раптово зросте, наприклад, при різкій зміні навантаження на штоку циліндра, встановлена в корпусі мембрана опуститься вниз, стискаючи регулювальну пружину. Шток клапана при цьому відкриє отвір у центрі мембрани і надлишки повітря скинуться в атмосферу через вентиляційний отвір у корпусі. Цей отвір забезпечує розвантаження регулятора тиску.

Див. частина 8, п.2.4 підручника ТР1ПРО1.

Назв

3/2-розподільник: сферичний затвор

Уведення

Даний 3/2-розподільник служи i для створення пневматичного сигналу.

Описів

Пружина притискає сферичний затвор до сідла, перешкоджаючи проходові стиснутого повітря від отвору харчування 1(Р) до виходу 2(А). При впливі на штовхальник розподільника затвор відходить від сідла. При цьому потрібно перебороти не тільки зусилля пружини, але зусилля впливу тиску харчування на затвор На виході розподільника з'являється пневматичний сигнал. При знятті зусилля зі штовхальника затвор сідає на сідло, а стиснене повітря з вихідної лінії скидається в атмосферу через канал усередині штовхальника. Сигнал на виході зникає.

Примітка

Конструкція клапанів зі сферичним затвором дуже проста, вони відносно дешеві і мають невеликі розміри.

Див. частина В, п.3.3 підручника ТР1ПРО1.

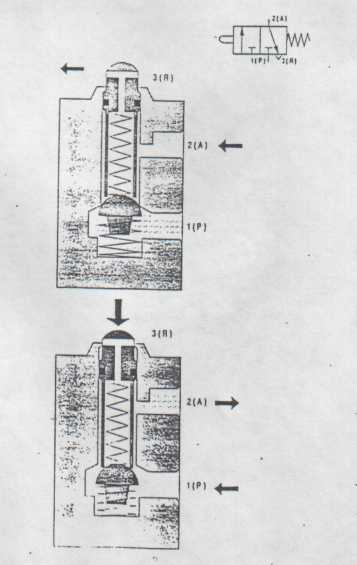

3/2-розподільник: дисковий затвор, нормально закритий

Уведення

Цей розподільник має клапан з дисковим затвором. Ущільнення між затвором і сідлом - простої, але ефективне. Для відкриття прохідного перетину необхідної площі досить незначного переміщення затвора, що вимагає мало часу.

У розподільниках з одним дисковим затвором не виникає "проскакування" тиску (з харчування в атмосферу) при переключенні.

Такий розподільник називається нормально закритим, тому що у вихідному положенні вихід 2(А) відсічений від харчування 1(Р).

Примітка

Такі розподільники нечуттєві до забруднення і мають великий термін служби.

Див. частина В, п.3.3 підручника ТР101.

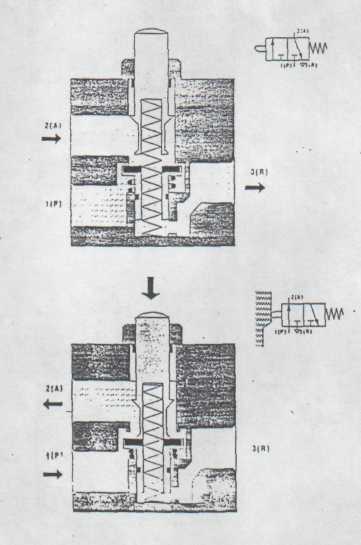

3/2-розподільник: дисковий затвор, нормально відкритий

У цьому розподільнику у вихідному положенні відкритий прохід стисненому повітрю від харчування 1(Р) на вихід 2(А), тому він називається і нормально відкритим.

Примітка

Розподільник може керуватися вручну, механічно, за допомогою електромагніта або пневматичного сигналу. У залежності від обраного способу керування змінюється тільки верхня частина його конструкції.

Див. частина В, п.3.3 підручника ТР1ПРО1.

3/2-розподільник: із пневмоуправлением, нормально закритий

Розподільник включається пневматичним сигналом, що надходить у : отвір 12(Z), а у вихідне положення при знятті керуючого сигналу він повертається під дією пружини. Тому він називається розподільником з однобічним пневмоуправлением і пружинним поверненням.

Поступающий через отвір 12(Z) у верхню порожнину пневматичний сигнал впливає на поршень клапанного вузла. При цьому затвор, стискаючи пружину, відходить від сідла і відкриває прохід повітря від харчування 1(Р) на вихід 2(А).

Див. частина В, п.3.3 підручника ТР1ПРО1.

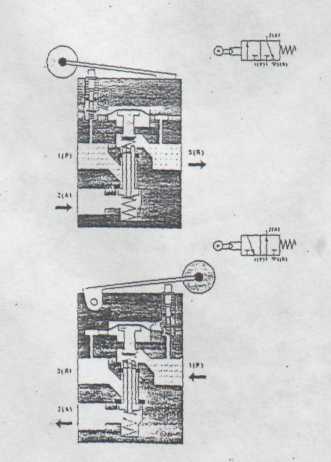

3/2-розподільник: із внутрішнім пневмоусилением

Для зменшення керуючих зусиль розподільники з механічним керуванням можуть забезпечуватися внутрішнім пилотным клапаном, що забезпечує посилення керуючого впливу до значення, необхідного для переключення основного клапана. Керуючий вплив часто є визначальним чинником при розробці пневмосистем, а внутрішнє посилення дозволяє невеликим зусиллям переключати розподільники великих розмірів. Це підвищує чутливість усієї системи.

У 3/2-розподільнику з пневмоусилением мається невеликий додатковий канал, що з'єднує отвір харчування 1(Р) з пилотным клапаном. При натисканні на роликовий важіль пилотный клапан відкривається. Стиснене повітря проходить у порожнину над головним поршнем, що опускаючи під дією тиску, відкриває основний клапан.

Примітка

Такі розподільники можуть бути нормально відкритими і нормально закритими, що досягається простою зміною приєднань харчування ЦР) і скидання в атмосферу 3(R) і розворотом керуючої голівки зі штовхальником і важелем на 130 градусів.

Див. частина В, п.3.3 підручника ТР101.

Назва

4/2-розподільник: дископый затвор

4/2-розподільник має 4 отвору (лінії) підведення/відводу повітря і 2 позиції переключення.

При одночасному натисканні на обидва штовхальників спочатку перекривається прохід повітря від харчування 1(Р) до виходу 2(8) і прохід від виходу 4(А) на вихлоп 3(R). Подальше переміщення штовхальників у напрямку проти дії пружин відкриває проходи повітря від харчування 1(Р) на вихід 4(А) і з виходу 2(У) на вихлоп 3(R). Штовхальники можуть приводитися в рух додатковим механічним пристроєм, наприклад, важелем з роликом або кнопкою.

Примітка

По своїх характеристиках 4/2-розподільник з дисковими затворами аналогічний комбінації двох З.'2-рэспределителей: нормально закритого і нормально відкритого.

Див. частина В, п.3.4 підручника ТР1ПРО1.

Назва

4/З-распределитель: закритий у середній позиції

4/3-розподільник має 4 отвору (лінії) підведення/відводу повітря і 3 позиції переключення. Як приклад представлений 4/3-розподільник із плоским золотником і ручним або ножным керуванням. При відносному повороті двох дисків прорізані в них канали комутируються один з одним.

У розглянутому розподільнику всі канали в середній позиції перекриті. Це дозволяє зупинити поршень циліндра в будь-якому проміжному положенні в межах його ходу, хоча і з невеликою точністю. Через стискальність повітря при зміні навантаження поршень буде займати різні положення.

Див. частина В, п.3.5 підручника ТР1ПРО1.

Назва

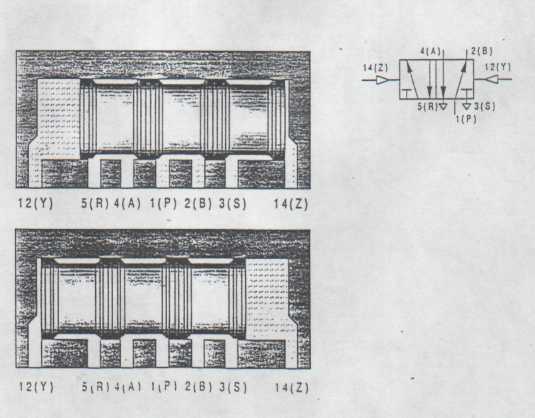

5/2-розподільник: циліндричний золотник

Уведення

5/2-розподільник має 5 отворів (ліній) підведення/відводу повітря і 2 позиції переключення. В основному такі розподільники використовуються як керуючий елемент циліндрів.

Рухливим елементом розподільника є циліндричний золотник, що робить у корпусі поступальні переміщення уздовж своєї осі. При цьому він за допомогою виточень і буртиков з'єднує і роз'єднує між собою відповідні канали в корпусі. У пневматичних пристроях зазор між золотником і корпусом розподільника не повинний перевищувати 0,002-0,004 мм. Щоб зменшити вартість виготовлення таких прецизійних з'єднань, золотник звичайно постачають ущільнювальними 0-образними кільцями або манжетами, або ж 0-образні кільця встановлюють у корпусі. Для запобігання ушкоджень еластичних ущільнень канали розташовують по всій окружності корпуса.

Примітка

Такі розподільники можуть мати будь-як спосіб керування: ручне, механічн, електромагнітн або пневматичне. Величина переміщення рухливого елемента значно більше, ніж у розподільниках із сідельними затворами.

Див. частина В, п.3.6 підручника ТР101.

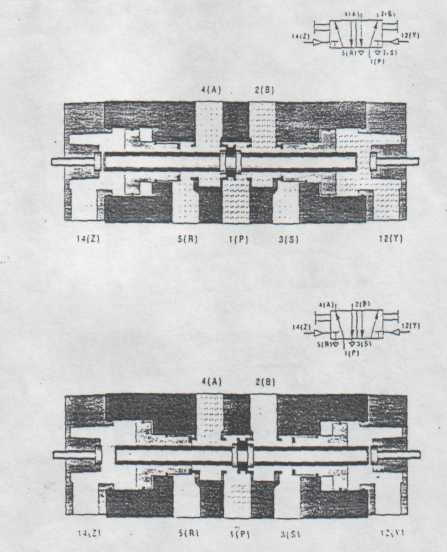

5/2-распредеяитель: дисковий золотник

У цьому 5/2-розподільнику як рухливий елемент використовується дисковий золотник (шток з підвішеними дисками), що дозволяє при переключенні домагатися невеликого переміщення.

При переключенні золотника з підвішеними дисками відбувається з'єднання отвору харчування 1(Р) з виходом 2(У) або 4(А). 5/2-розподільник із двостороннім керуванням має властивість пам'яті, залишаючись у позиції останнього переключення після зняття керуючого сигналу. У нове положення розподільник переключається тільки після подачі протилежного сигналу.

Примітка

З обох торцевых сторін корпуса маються кнопки для переключення золотника вручну, що використовуються при монтажі системи для установки розподільника в необхідну вихідну позицію.

Див. частина В, п.3.7 підручника ТР1ПРО1.

Назва

Клапан двох тисків

Клапан двох тисків має два вхідних отвори X і Y і одне вихідне А.

При подачі сигналів на обидва входи X і Y останнім сигнал, що прийшов, проходить на виходу. Якщо сигналів (або хоча б одного з них) на вході ні, сигнал на вихід А не надходить.

Примітка

Клапан двох тисків використовується в основному для реалізації блокувань, створення умов для безпечної роботи, перевірочних або логічних функцій у пневматичних системах керування. Цей клапан є еквівалентом послідовного підключення двох вхідних елементів, що подають у систему сигнали.

Див. частина В, п.4.1 підручника ГР101.

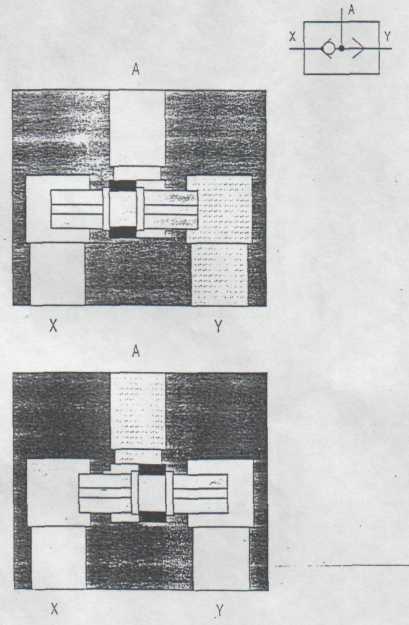

Назва Перекидний клапан

Уведення

Цей елемент на базі зворотного клапана має два вхідних отвори X і Y і одне вихідне А.

При подачі стиснутого повітря на один із входів рухливий елемент клапана закриває інший вхід, дозволяючи повітря проходити на вихід А.

Примітка

Цей клапан реалізує логічну функцію "АБО". Сигнал на виході А з'явиться, якщо подати сигнал на вхід X або Y.

Див. частина В, п.4.1 підручника ТР1ПРО1.

Зворотний клапан і клапан швидкого вихлопу

Зворотний клапан

Зворотний клапан може цілком перекрити прохід повітря в одному напрямку. В іншому напрямку повітря проходить майже без опору. Як запірний елемент може використовуватися конічний, сферичний, плоский затвор або мембрана.

Клапан швидкого вихлопу

Клапан швидкого вихлопу дозволяє підвищити швидкість переміщення поршня циліндра. Це скорочує час спрацьовування виконавчого пристрою, особливо циліндра однобічної дії.

Для зменшення опору потокові циліндра повітря, що випливає з порожнини, варто мати вихлопний отвір великого діаметра, розташований якнайближче до циліндра. Клапан швидкого вихлопу має вхідний отвір Р и вихідне А. У напрямку від Р к А стиснене повітря вільно проходить через відкритий зворотний клапан, затвор якого при цьому закриває вихлопний отвір R. Якщо потік повітря, подати в отвір А затвор закриє отвір Р, дозволяючи повітря виходити в атмосферу через отвертие R, що має великий діаметр і постачене глушителем. У порівнянні з випуском повітря з порожнини циліндра через розподільник, вихлоп через цей клапан збільшує швидкість переміщення поршня.

Примітка

Переважно встановлювати клапан швидкого вихлопу на циліндрі або в безпосередній близькості від нього.

Див. частина В, п.4.1 підручника ТР101.
