Побудова інтелектуальних мереж зв’язку
Міжміські телефонні мережі
Лінійно-кабельні мережі
Цифрові канали зв’язку (системи ІКМ)
Типичный цифровой канал с ИКМ требует ПС в 64 Кбит/с. Отдельные цифровые каналы в свою очередь объединяются в общий поток. Широкое применение получили 2 формата объединения: Североамериканский стандарт, разработанный компанией AT&T (T1) и принятый также в Канаде и Японии, предусматривает объединение 24 8-разрядных речевых каналов в поток со скоростью передачи 24 * 64 Кбод = 1.544 Мбит/с. В начале каждого цикла добавляется 1 разряд для цикловой синхронизации. Поэтому за время Ту = 125 мксек передается 24 * 8 + 1 = 193 разряда. Такая система получила название Т1. Типовой цикл системы Т1показан на рис.1
Каждое 8-разрядное слово в цифровом потоке с временным разделением называется также временным отсчетом или канальным интервалом.

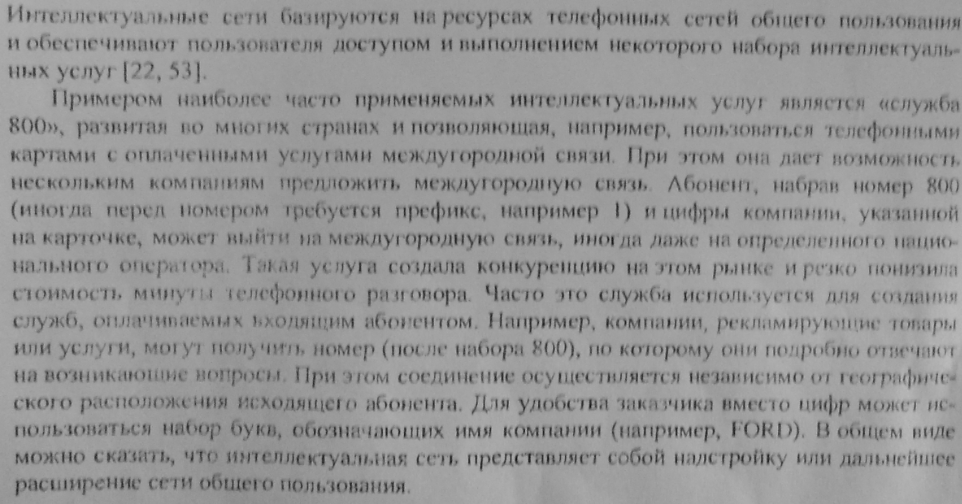

Інтелектуальні мережі зв’язку
Міські телефонні мережі
Сільські телефонні мережі
Крос та кросова комутація
Кроссом называют одно из помещений телефонной станции, в котором линейные (магистральные) кабели соединяются со станционными. В кроссе установлен щит переключении, представляющий собой стальной каркас, на одной стороне которого (станционной) укреплены рамки со штифтами, а на другой (линейной) - защитные полосы (обычно на 100 двухпроводных линий каждая). К выводам защитных полос припаивают жилы линейных кабелей, а к штифтам рамок - жилы кабелей, идущих от станции. Жилы линейных и станционных кабелей соединяются (кроссируются) между собой гибкими проводами (называемыми кроссовыми шнурами).
Кроссовая коммутация - Временное соединение, устанавливаемое между двумя оконечными устройствами сети. Обычно обеспечивается с помощью коммутационных шнуров.
Мережі АТМ
Система нумерації на телефонних мережах
Методи комутації в мережах зв’язку
Комутація каналів
Комутація повідомлень
Під комутацією повідомлень розуміється передача єдиного блоку даних між транзитними комп'ютерами мережі з тимчасовою буферизацією цього блоку на диску кожного комп'ютера (мал. 2.32). Повідомлення на відміну від пакета має довільну довжину, що визначається не технологічними розуміннями, а змістом інформації, що складає повідомлення. Наприклад, повідомленням може бути текстовий документ, файл із кодом програми, електронний лист.
Транзитні комп'ютери можуть з'єднуватися між собою як мережею з комутацією пакетів, так і мережею з комутацією каналів. Повідомлення зберігається в транзитному комп'ютері на диску, причому час збереження може бути досить великим, якщо комп'ютер завантажений іншими роботами чи мережа тимчасово перевантажена.
За такою схемою звичайно передаються повідомлення, що не вимагають негайної відповіді, найчастіше повідомлення електронної пошти. Режим передачі з проміжним збереженням на диску називається режимом "збереження-і-передача" (store-and-forward).
Режим комутації повідомлень розвантажує мережу для передачі трафіка, що вимагає швидкої відповіді, наприклад трафіка служби WWW чи файлової служби.
Кількість транзитних комп'ютерів намагаються по можливості зменшити. Якщо комп'ютери підключені до мережі з комутацією пакетів, то число проміжних комп'ютерів звичайно зменшується до двох. Наприклад, користувач передає поштове повідомлення своєму серверу вихідної пошти, а той відразу намагається передати повідомлення серверу вхідної пошти адресата. Але якщо комп'ютери зв'язані між собою телефонною мережею, то часто використовується кілька проміжних серверів, тому що прямий доступ до кінцевого сервера може бути неможливий у даний момент через перевантаження телефонної мережі (абонент зайнятий) чи економічно невигідний через високі тарифи на далекий телефонний зв'язок.
Техніка комутації повідомлень з'явилася в комп'ютерних мережах раніш техніки комутації пакетів, але потім була витиснута останньою, як більш ефективною за критерієм пропускної здатності мережі. Запис повідомлення на диск займає досить багато часу, крім того, наявність дисків припускає спеціалізовані комп'ютери як комутатори, що здорожує мережу.
Сьогодні комутація повідомлень працює тільки для деяких не оперативних служб, причому найчастіше поверх мережі з комутацією пакетів, як служба прикладного рівня.
Віртуальні з’єднання
Существуют два типа виртуальных соединений - коммутируемый виртуальный канал (Switched Virtual Circuit, SVC) и постоянный виртуальный канал (Permanent Virtual Circuit, PVC). При создании коммутируемого виртуального канала коммутаторы сети настраиваются на передачу пакетов динамически, по запросу абонента, а создание постоянного виртуального канала происходит заранее, причем коммутаторы настраиваются вручную администратором сети, возможно, с привлечением централизованной системы управления сетью.
Смысл создания виртуального канала состоит в том, что маршрутизация пакетов между коммутаторами сети на основании таблиц маршрутизации происходит только один раз - при создании виртуального канала (имеется в виду создание коммутируемого виртуального канала, поскольку создание постоянного виртуального канала осуществляется вручную и не требует передачи пакетов по сети). После создания виртуального канала передача пакетов коммутаторами происходит на основании так называемых номеров или идентификаторов виртуальных каналов (Virtual Channel Identifier, VCI). Каждому виртуальному каналу присваивается значение VCI на этапе создания виртуального канала, причем это значение имеет не глобальный характер, как адрес абонента, а локальный - каждый коммутатор самостоятельно нумерует новый виртуальный канал. Кроме нумерации виртуального канала, каждый коммутатор при создании этого канала автоматически настраивает так называемые таблицы коммутации портов - эти таблицы описывают, на какой порт нужно передать пришедший пакет, если он имеет определенный номер VCI. Так что после прокладки виртуального канала через сеть коммутаторы больше не используют для пакетов этого соединения таблицу маршрутизации, а продвигают пакеты на основании номеров VCI небольшой разрядности. Сами таблицы коммутации портов также включают обычно меньше записей, чем таблицы маршрутизации, так как хранят данные только о действующих на данный момент соединениях, проходящих через данный порт.
Работа сети по маршрутизации пакетов ускоряется за счет двух факторов. Первый состоит в том, что решение о продвижении пакета принимается быстрее из-за меньшего размера таблицы коммутации. Вторым фактором является уменьшение доли служебной информации в пакетах. Адреса конечных узлов в глобальных сетях обычно имеют достаточно большую длину - 14-15 десятичных цифр, которые занимают до 8 байт (в технологии АТМ - 20 байт) в служебном поле пакета. Номер же виртуального канала обычно занимает 10-12 бит, так что накладные расходы на адресную часть существенно сокращаются, а значит, полезная скорость передачи данных возрастает.
Датаграми
Дейтаграмма (англ. datagram), также датаграмма — блок информации, посланный как пакет сетевого уровня через передающую среду без предварительного установления соединения и создания виртуального канала. Датаграмма представляет собой единицу информации в протоколе (protocol data unit, PDU) для обмена информацией на сетевом (в случае протокола IP, IP-датаграммы) и транспортном (в случае протокола UDP, UDP-датаграммы) уровнях эталонной модели OSI.
Телефонний сигнал

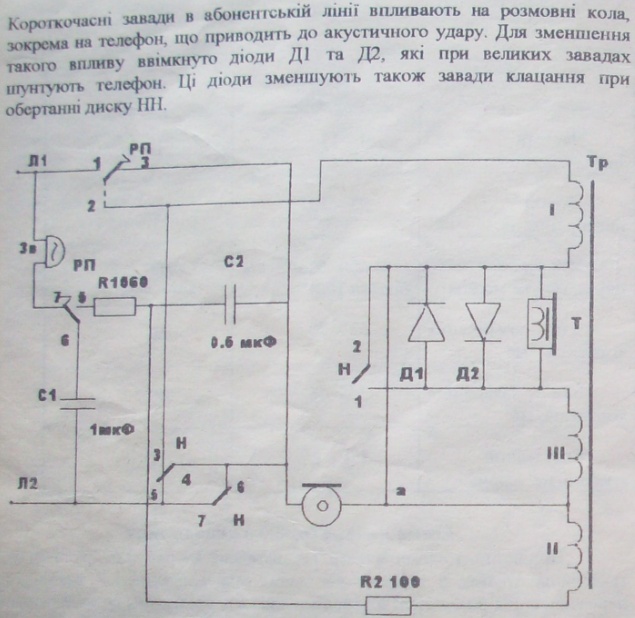

Дати порівняльну характеристику дисковому та кнопковому телефонним апаратам

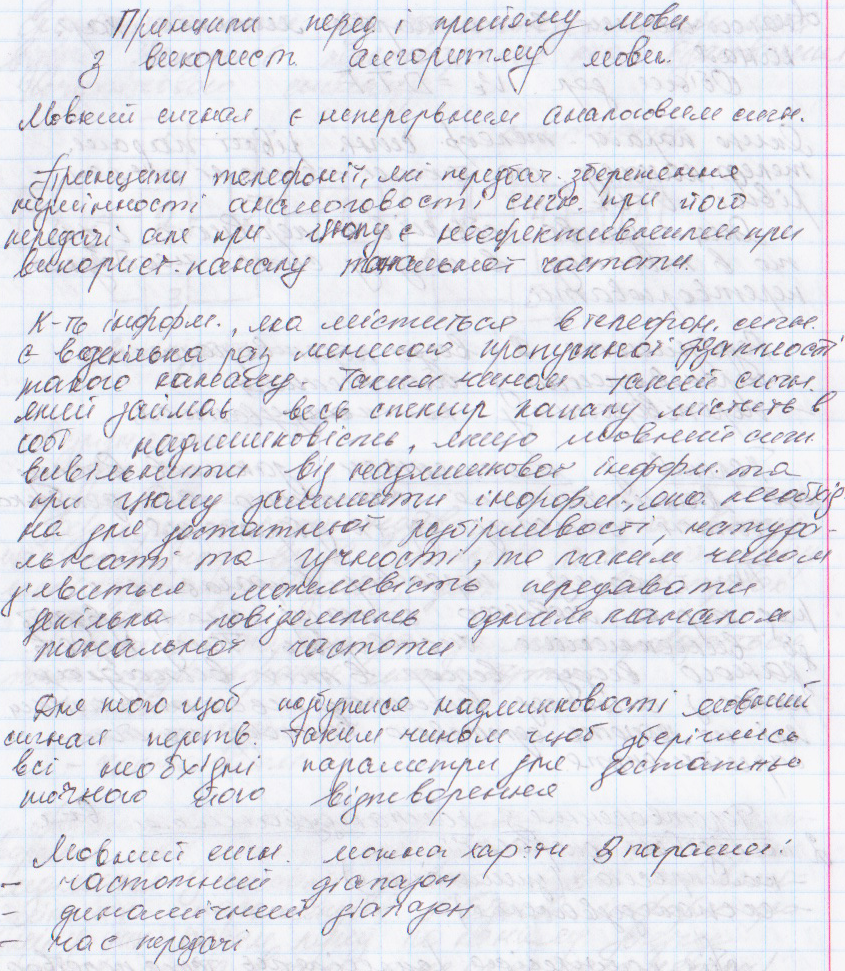

Характеристики мовного сигналу
Дати порівняльну характеристику транзисторних та логічних комутаційних пристроїв
Електромагнітний телефон
Дати порівняльну характеристику контактним та безконтактним комутаційним пристроям
Електромагнітний мікрофон
имеют закреплённый на мембране постоянный магнит и неподвижную катушку. Благодаря отсутствию жёстких требований к массе катушки (характерном для динамических микрофонов) такие микрофоны делались высокоомными, а также порой имели многоотводные катушки, что делало их более универсальными. Такие микрофоны, наряду с пьезоэлектрическими, позволили создать эффективные слуховые аппараты, а также ларингофоны.
