Анализ механических конструкций

Конструкция разбивается на отдельные участки, моделирование ведётся всегда в 3- х мерном пространстве, чаще методом конечных элементов или конечных разностей. Разбиение может быть одномерным, 2х мерным и 3х мерным

Одномерное разбиение применяется чаще всего несущих конструкций стойки конструкции шасси и т.д. Выбирается шаг разбиения и определяется мех хар –ки в узкой заданной сетке. Предполагается что на одном участке значение характеристик постоянно. Пример: стойка задаётся шаг hx,hy,hz

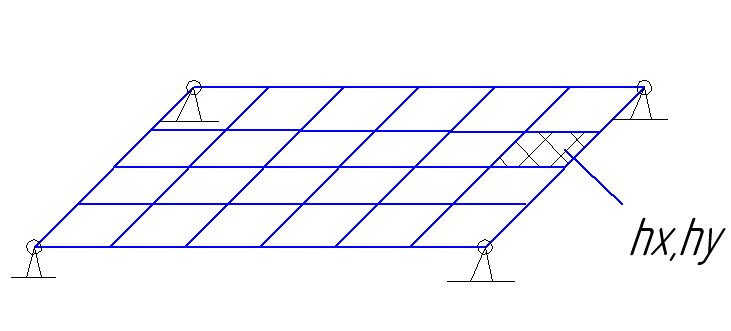

Двухмерное разбиение используется для плоских конструкций (пример пп). Конструкция разбивается на квадраты и представляется что внутри квадрата постоянные мех. Хар- ки

Трёхмерное разбиение используется для объёмных объектов, пространство внутри которых заполнено каким либо накопителем (пенопласт, компаунд)

Объём разбивается на элементы с фиксированным шагом по трём осям, каждая из которых представляется собой куб, мех хар-ки меняются на границах этих эл-тов, внутри кубов мех. Хар-ки постоянные.

Вопросы к экзамену

1. Уровни систем автоматизированного проектирования (концепция ППП)

2. Структура интегрированного компьютерного производства и составляющие САПР

3. Модели на микро, макро и сисмном уровне

4. Преобразование математических моделей последовательноть элементарных операций

5. Методика получения математическиойй модели элементов

6. Метод Раусса

7. Итерационные методы решения нелинейных уравнений

8. Анализ чувствительности и метод наилучшего случая

9. Уровни формализации задачи структурного синтеза

10. Системы искусственного интеллекта

11. Способы синтеза объектов САПР

12. Численные методы оптимизации (задание основных параметров)

13. Задача параметрического оптимизации при внутреннем проектировании

14. Задача параметрической оптимизации при внешнем проектировании

15. Методы дискретной оптимизации

16. Основные понятия сетей Петри

17. Разновидности сетей Петри

18. Алгоритм перехода от электрической принципиальной схемы к размещению элементов на печатной плате

19. Особенности трассировки однослойных печатных плат

20. Особенности трассировки двухсторонних печатных плат

21. Виды геометрических моделей

22. Двухмерные геометрические преобразования

23. Трехмерная графика

24. Проецирование изображения

25. Моделирование установки микросхемы на печатную плату

26. Автоматизация изготовления фотошаблонов для печатной платы

27. Основные понятия системы массового обслуживания

28. Этапы имитационного моделирования
