Слоты PCI Express

На фотографии слоты материнской платы DFI LanParty nForce4 SLI-DR (сверху вниз): x4 PCI Express,

x16 PCI Express,

x1 PCI Express,

x16 PCI Express,

стандартный 32 разрядный сло т PCI

Пропускная способность

PCIe является полнодуплексным протоколом. Т.е. потоки приёма и передачи имеют независимые каналы и одинаковые максимальные скорости. Скорость компьютерных шин принято выражать в гигатранзакциях в секунду. За 1 транзакцию передаётся одно кодовое слово. Для расчёта пропускной способности 1 линии шины необходимо учесть кодировку 8b/10b (англ. 8b/10b encoding) (в каждых 10 битах 8 информационных) (для PCI-E 3.0 и выше

- 128b/130b (англ. 128b/130b encoding).

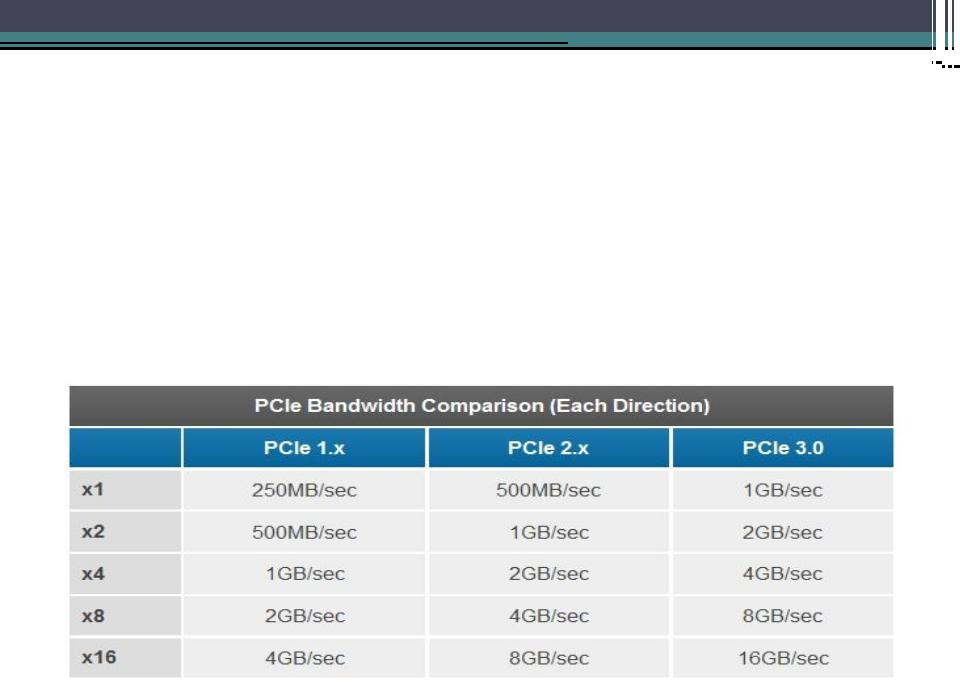

Пропускная способность

Например, пропускная способность линии PCIe 1.0 составляет: 2,5 ГТ/с · 8/10 бит/c = 2 Гбит/с = 2·109 бит/c = 250 Мбайт/c

Несмотря на то, что стандарт допускает x32 линий на порт, такие решения физически достаточно громоздки и не выпускаются.



Версия



Скорост



Пропускная способность на x линий















Год

Кодиров

ь











PCI











выпуска

ание

передач

×1

×2

×4

×8

×16

Express







и











2002

1.0

8b/10b

2.5 ГТ/с

2

4

8

16

32

2007

2.0

8b/10b

5 ГТ/с

4

8

16

32

64

2010

3.0

128b/13

8 ГТ/с

~7.877

~15.754

~31.508

~63.015

~126.03

0b

1















Устройства PCI Express

AVerTV Express 009, компактность - низкопрофильная плата, практически не выступающая за длину разъема PCI-Express x1.

Устройства PCI Express

Твердотельный накопитель для серверов и высокопроизводительных систем от Intel –

SSD 910. В отличие от предшественников в корпусе 2,5", они оборудованы интерфейсом PCI Express 2.0 x8

Устройства PCI Express

Твердотельный накопитель Kingston DCP-1000 оборудован интерфейсом PCI-Express 3.0 x8

Mini PCI-E

Mini PCI Express — формат шины PCI Express для портативных устройств. Для этого стандарта разъёма выпускается много периферийных устройств:

WiFi-карты

WiMax-карты

GSM-модемы

GPS-приёмники

SSD-накопители — использует нестандартную распиновку разъёма Mini PCI-E (SSD Mini PCI Express)

Контроллеры USB (2.0 или 3.0), SATA (I, II или III)

Контроллер COM-портов (RS232)

SMBus

Выводы для индикаторных светодиодов

Выводы подключения СИМ карт (для GSM WCDMA)

Имеет зарезервированные контакты (для будущих устройств)

Питание 1.5 В и 3.3 В

Mini PCI Mini PCI-E
