2.2. Проводники и контактные площадки
Проводники и контактные площадки ГИС должны иметь хорошую адгезию к подложке, малое удельное сопротивление. Поэтому эти элементы обычно выполняются в виде двух- или трехслойных структур (см. табл. 5) с толщинами порядка (0,5...1) мкм.
Таблица 5
Характеристики материалов, применяемых для проводников и контактных площадок ГИС.
Материал проводников, контактных площадок и подслоя
|
Толщина слоя, А
|
Удельное сопротивление s, Ом/ |
Подслой - нихром Слой - золото
|
100...300 6000...8000
|
0,03...0,04
|
Подслой - нихром Слой - медь Покрытие - никель
|
I00...300 6000...8000 800...1200
|
0,02...0,04
|
Подслой - нихром Слой – медь Покрытие – серебро
|
100...300 4000...10000 800...1000
|
0,02...0,04
|
Подслой - нихром Слой - медь Покрытие - золото
|
100...300 6000...800 500
|
0.02...0,04
|
Подслой - нихром Слой – алюминий Покрытие – никель
|
400...500 2500...3500 500
|
0,1...0,2
|
Подслой - МЛТ-ЗМ Слой – медь Покрытие - припой ПОС-61
|
300...500 I000...2000 Св. 10000
|
менее 0,2
|
Минимальная ширина тонкопленочных проводников и геометрические размеры контактных площадок ограничиваются методом изготовления (см. табл. 3), а максимальные - габаритами ГИС, удобством размещения этих элементов на плате, удобством монтажа навесных компонентов на контактных площадках.
Контактные площадки под выводы схемы выбираются в пределах 0,70,7 …11 мм.

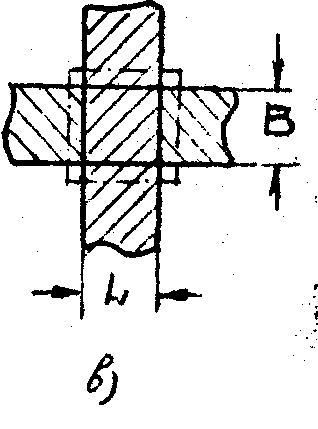

В местах пересечений проводники разделяются слоем диэлектрика с малыми значениями удельной емкости C0 (см. табл. 6).
2.3. Тонкопленочные конденсаторы.
Топологический расчет пленочного конденсатора заключается в определении его формы, геометрических размеров и площади, занимаемой конденсатором на подложке.
Исходные данные для расчета:
- номиналы конденсаторов C1, C2, … Cn, пФ, нФ;
- допустимое отклонение емкости конденсатора от номинала C,;
- рабочее напряжение Uраб;
- технологические ограничения.
Таблица 6
Характеристики материалов, применяемых для межслойной изоляции.
Материал диэлектрика
|
Удельная емкость C0, пФ/см
|
tg при 1 кГц |
Удельное объемное сопротивление
|
Электрическая прочность, мВ/см
|
TКE 1/°С при Т = 60...85°С
|
Моноокись кремния Халько-генидное стекло
|
1700
5000
|
0,03
0,01
|
1
1
|
3
0,4
|
5
5
|
Емкость тонкопленочных конденсаторов определяется площадью перекрытия его обкладок (или площадью верхней обкладки).

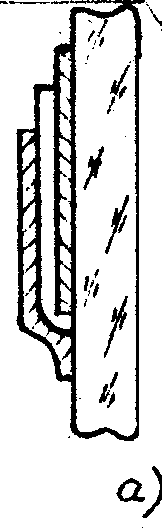

На рис.7а,б приведена конструкция трехслойного конденсатора с площадью верхней обкладки S 5 мм² .
Рис. 7. Конструкция тонкопленочного конденсатора.
Предпочтительной формой обкладок является квадрат (рис. 46). При активной площади пленочного конденсатора от I до 5 мм обкладки конденсатора можно выполнять в виде двух взаимно пересекающихся полосок (рис. 7в).
Таблица 7
Основные параметры материалов тонкопленочных конденсаторов.
Материал
|
Параметры
|
||||||||
Диэлектрика
|
обкладок
|
s, Ом/
|
C0 нФ/см² |
Uраб, В
|
, f =1кГц |
tg, f =1кГц
|
Eпр, МВ/см² |
fр, МГц |
ТКС, 1/°C |
Моноокись Кремния |
Алюминий А99
|
0,2
|
5 10
|
60 30
|
5…6
|
0,01...0,02
|
2...3
|
500
|
2
|
Моноокись Германия
|
5 10 15 |
10 7 5 |
11...12
|
0,005...0,007
|
1
|
300
|
3
|
||
Боросиликатное стекло |
Алюминий А99
|
|
25 5 10 15 |
24 15 10 8
|
4 |
0,001...0,0015 |
|
|
0,35
|
|
|
0,2
|
|
|
|
,.. |
3...4
|
300
|
|
Стекло
|
15 |
12,6
|
|
|
|||||
Электровакуумное |
|
|
20
|
10...12,6
|
5,2 |
0,002...0,003
|
|
|
0,5…1
|
|
|
|
30 40
|
6,3…10 6,3 |
|
|
|
|
1,5…1,8 |
Пятиокись Тантала
|
Тантал ТВ4 (Ниж. обкладка) |
1…10 |
60 100 |
15 10 |
|
|
|
|
|
|
|
|
|
|
23
|
0,02
|
2
|
0,1
|
4
|
Алюминий С подслоем ванадия (верх. обкладка) |
0,2 |
200 |
3 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Чтобы конденсатор занимал как можно меньшую площадь, нужно выбирать материал с возможно более высокими диэлектрической проницаемостью, электрической прочностью, а также малыми значениями ТКЕ и tg.
1) Выбрать материал диэлектрика по рабочему напряжению (табл.7).
2) Минимальная толщина диэлектрика из условия электрической прочности
dmin = Kз Uраб/Eпр
где Кз - коэффициент запаса электрической прочности, для пленочных конденсаторов Кз =2…3;
Uраб - рабочее напряжение, В;
Eпр - электрическая прочность материала диэлектрика, В/мм.
Толщина диэлектрика должна быть в пределах 0,1...1 мкм, в противном случае следует выбирать другой материал диэлектрика.
3) Удельная емкость конденсатора исходя из условия электрической прочности, пФ/см²,
С0v = 0,0885/d;
здесь d измеряется в сантиметрах.
4) Минимальная удельная емкость конденсатора с учетом электрической прочности
С0 С0v
5) Коэффициент, учитывающий краевой эффект,
К= 1 при С/C0 5 мм2
К = (1,3…0,6)С/C0 при 1 С/C0 5 мм2
6) Площадь верхней обкладки
S = С/(C0K)
Если площадь перекрытия обкладок меньше 1 мм2, необходимо взять другой диэлектрик с меньшим значением С0, или увеличить толщину диэлектрика d в возможных пределах, или выбрать навесной конденсатор. Если площадь перекрытия обкладок больше 200 мм2, требуется взять другой диэлектрик с большим значением
С0, либо уменьшить толщину диэлектрика d в возможных пределах, либо использовать навесной конденсатор.
7) Размеры верхней обкладки конденсатора:
для обкладок квадратной формы
L= B =
8) Размеры нижней обкладки определяются с учетом минимально допустимого расстояния между краями верхней и нижней обкладок конденсатора и между краем диэлектрика и нижней обкладкой конденсатора (е = 0,2 мм):
Lн = Bн = L + 2е
9) Размеры диэлектрика
LД = BД = Lн + 2е
10) Площадь, занимаемая конденсатором на подложке,
Sк = LкBк
Наилучшим материалом для обкладок конденсатора является алюминий, имеющий малое поверхностное сопротивление 0,2 Ом/. Минимальная допустимая площадь перекрытия обкладок конденсаторов 0,50,5 мм² , а максимальное отклонение емкости конденсатора от номинального значения 12% для всех способов изготовления.
2.4. Площадь подложки
После расчета пассивных элементов подсчитывается общая площадь, занимаемая ими на подложке:
Sобщ = K(SR +Sc +SK +Sнк)
Где К - коэффициент запаса по площади, определяемый количеством элементов в схеме, их типом и сложностью связи между ними; для ориентировочных расчетов можно принять К = 2...3;
SR +Sc +SK – площади, занимаемые всеми резисторами, конденсаторами» контактными площадками;
Sнк - суммарная площадь навесных компонентов, занимающих площадь на плате.
Для определения числа контактных площадок целесообразно на основе заданной принципиальной схемы составить коммутационную схему. Коммутационная схема (КС) представляет собой преобразованную принципиальную электрическую схему, на которой не изображаются навесные элементы, а их выводы показываются контактными площадками. При создании КС намечают порядок расположения пленочных элементов и навесных компонентов.
После вычисления ориентировочной площади платы выбирают согласно табл. 8 ее типоразмер.
Таблица 8
Типоразмеры плат ГИС
№ типоразмера
|
Ширина
|
Длина
|
№ типоразмера
|
Ширина
|
Длина
|
I
|
96
|
120
|
11
|
5
|
6
|
2
|
60
|
96
|
12
|
2.5
|
4
|
3
|
48
|
80.
|
13
|
16
|
60
|
4
|
30
|
48
|
14
|
32
|
60
|
5
|
24
|
30
|
1Б
|
8
|
15
|
6
|
20
|
24
|
16
|
8
|
10
|
7
|
16
|
20
|
17
|
24
|
60
|
8
|
12
|
16
|
18
|
15
|
48
|
9
|
10
|
16
|
19
|
20
|
45
|
10
|
10
|
12
|
|
|
|
Платы № 3...10 используют в стандартных корпусах, остальные в бескорпусных ГИС и микросборках. Допуски (-0,1...+0,3) мм. Материал подложки выбирается исходя из электрических параметров схемы и требований, предъявляемых к микросхеме (табл. 9). Одновременно выбирают типоразмер корпуса для размещения платы с учетом расположения контактных площадок под выводы схемы 16.
Таблица 9
Материал подложки
|
отн f=1МГц
|
tg*10-4 |
Коэффициент Теплопроводности. |
ТКЛР*10-4 |
Кварц
|
3,78
|
1
|
0,059...0,096
|
55
|
Ситалл СТ-38-1
|
7,3...8,0
|
15
|
0,038
|
38
|
Ситалл СТ-50-1 |
8,3...8,5
|
12...20
|
0,0I4...0,04
|
50
|
Поликор |
9,8
|
10
|
0,251
|
75
|
Стекло С 48-3 |
7,1
|
I2...I5
|
0,015
|
48
|
Сапфирит |
9,3...9,6
|
1
|
0,209...0,251
|
-
|
Сапфир
|
9,9
|
<1
|
0,251
|
50...67
|
22ХС |
9,3
|
10
|
0,134
|
60
|
Брокерит
|
6,8
|
6
|
1,67
|
75.. .92
|
|
|
|
|
|
2.5. Эскиз топологии
На этом этапе решают задачу оптимального размещения на плате пленочных элементов, навесных компонентов и соединений между ними, а также между внешними контактными площадками на подложке и выводами корпуса. Эскиз выполняют на миллиметровой бумаге в масштабе 10:1 или 20:1. Масштаб выбирают исходя из удобства работы, наглядности и точности. Эскиз топологии ГИС выполняют совмещенным для всех слоев. При размещении пленочных элементов руководствуются следующими правилами;
1) пленочные элементы должны по возможности равномерно размещаться по площади платы;
2) соединения между элементами схемы, а также элементов с контактными площадками должны быть наикратчайшими;
3) минимально допустимые расстояния между соседними пленочными элементами составляют не менее 100 мкм для фотолитографического способа изготовления и не менее 300 мкм для масочного метода;
4) соединительные проводники, контактные площадки должны располагаться на расстоянии не менее 200 мкм от краев подложки для фотолитографического способа изготовления и не менее 500 мкм для масочного метода; резисторы и обкладки конденсаторов – не менее чем на 700...1000 мкм для обоих способов изготовления;
5) Перекрытия для совмещения пленочных элементов, расположенных в разных слоях, должны быть удалены не менее чем на 100 мкм для фотолитографического способа изготовления и не менее 200 мкм для масочного;
6) места на подложке, отводимые под объемные элементы, должны быть свободными от пленочных элементов;
7) количество пересечений соединительных проводников должно быть сведено к минимуму.
2.6 Последовательность слоев
Топологический расчет предусматривает разработку строгой последовательности слоев, составляющих схему. Число и последовательность слоев, количество элементов в каждом слое определяются, прежде всего, методом изготовления. Наиболее широко распространен следующий порядок нанесения слоев:
1) резисторы;
2) контактные площадки и соединительные проводники;
3) нижние обкладки конденсаторов и соединительные проводники;
4) диэлектрик конденсаторов, изоляция в местах пересечения соединительных проводников;
5) верхние обкладки конденсаторов и соединительные проводники поверх изоляции в местах пересечения;
6) диэлектрик - защитное покрытие для всех пассивных элементов микросхемы, кроме контактных площадок.
Все элементы схемы, выполняемые из одного и того же материала, должны располагаться в одном слое. Необходимо стремиться к разработке конструкции с минимальным количеством слоев. Так, при применении алюминия в качестве материала для соединительных проводников и нижних обкладок конденсаторов можно обойтись одним слоем.
Разработка последовательности слоев заканчивается составлением таблицы слоев, которая должна содержать следующие столбцы;
- номер слоя;
- наименование слоя (резистивный, проводящий и т.п.);
- материал слоя;
- толщина слоя.
3. Сборочный чертеж.
После изготовления платы - подложки с нанесенными на нее пленочными элементами - производят подгонку пленочных резисторов и конденсаторов и выполняют сборку ГИС, а именно монтаж навесных компонентов, размещение и крепление платы в корпусе (обычно клеение на монтажной площадке корпуса), распайку выводов (соединение контактных площадок ГИС с выводами корпуса проволочными проводниками из меди марки ММ диаметром 0,1 мм).
Корпус для размещения ГИС выбирают из числа стандартных, приведенных в справочной литературе или методических материалах кафедры, исходя из размеров подложки, числа выводов ГИС и их расположения (контактные площадки под выводы ГИС).
Для полного представления о ГИС в сборе и выполняемых сборочных операциях разрабатывают сборочный чертеж.
Сборочный чертеж ГИС выполняют в масштабе 10:1, 20:1 на миллиметровой бумаге в виде двух проекций ГИС, размешенной в корпусе. Одна проекция ГИС - в корпусе без крышки с разведенными на плате навесными компонентами, вторая - вид слева, ни котором должны быть указаны позиции для выполнения операций монтажа:
- клеение платы ко дну корпуса;
- клеение навесных компонентов (при необходимости), пайка или сварка выводов и т.п.;
- операции соединения контактных площадок ГИС с выводами корпуса (пайка, сварка), в качестве соединительных проводников используется проволока марки ММ 0,1 мм;
- сварка, пайка крышки с корпусом, герметизация места соединения клеем, компаундом и т.п.
На поле чертежа должны быть указаны используемые в монтажных операциях материалы, а также размещен корпус ГИС в масштабе 2:1 с указанием месторасположения первого вывода.
Практическая часть должна содержать:
1) электрическую и коммутационную схемы узла;
2) характеристики выбранных материалов для всех пленочных элементов;
3) топологический расчет пленочной части схемы;
4) таблицу слоев;
5) сборочный чертеж ГИС.
Все схемы и чертежи необходимо выполнять в соответствии с требованиями ЕСКД.
