11. Геоинформационные системы (гис)
11.1. Развитие и определение гис
В настоящее время существует множество определений ГИС. Эта особенность обусловлена тем, что исторически ГИС развивались длительной время. Естественно, что они совершенствовались и, по мере их изменения, менялись их основные функции и свойства. Все это приводило к появлению новых определений ГИС, учитывающих их новые свойства и новые особенности [4, 8, 11, 20, 44-46, 51, 56, 74,75,82,98, 105].
Первые ГИС назывались "Географические информационные системы". Их определяли как комплексный блок компьютеров, предназначенных для ввода, хранения, анализа и вывода пространственно связанных данных. Эти ГИС ведут свое происхождение от Географической информационной системы Канады, построенной на базе первых больших ЭВМ и пакетной системы обработки данных. Эта первая ГИС была разработана в начале 1960-х гг. задолго до появления недорогих персональных компьютеров и доступных для пользования баз данных. В это время геоинформатика как наука еще не сформировалась.
Несмотря на технические ограничения таких систем, было выявлено, что определенные виды анализа карт и инвентаризации, могут выполняться на ЭВМ значительно эффективней, чем вручную.
Следующим этапом развития ГИС считают начало 80-х годов. Этот этап связывают с появлением реляционной модели данных, разработанной Коддом еще в 1969-70 гг. и разработанных на ее основе реляционных баз, заменивших иерархические базы данных.
Увлечение базами данных привело к тому, что ГИС стали называть "компьютеризированной базой данных" для хранения географической и тематической информации.
Однако базы данных предназначаются в основном для хранения, а не для обработки информации. Поэтому ГИС продолжали развиваться.
После разработки и использования специального программного обеспечения для решения задач геоинформатики появились новые определения ГИС, как "систем программного обеспечения" (без включения в них технологических возможностей). В этот период геоинформатика как наука завершала свое формирование.
Увлечение автоматизацией кадастра, в первую очередь городского, привело к появлению названия - городские информационные системы.
Следующим этапом развития ГИС следует считать использование программного обеспечения систем автоматизированного проектирования (САПР) для работы с графической информацией и построения карт. Это середина 80-х годов. В это время еще не были созданы специализированные программные продукты для задач ГИС и работы по автоматизированному составлению карт велись с помощью программных пакетов САПР. Следует упомянуть популярный продукт того времени "Автокад" фирмы Автодеск.
Главным достижением программного обеспечения САПР явилось создание системы послойного представления графической информации (чертежей, карт). Графическая информация типизировалась (см. гл.2) и типизированные данные помещались в отдельный слой. Каждый слой напоминал ы прозрачную бумагу. Совокупность слоев создавала привычную крртину графической информации, но в отдельности каждый слой было удобно обрабатывать независимо от других.
Другим достижением САПР было введение так называемых "блоков" для получения проектных документов. Блоками называли типовые повторяющиеся элементы, хранящиеся в базе данных. Блок создавался независимо и вставлялся в заданные точки чертежа неограниченное число раз. Это существенно сокращало объем данного чертежа при его хранении в базе данных.
В случае редактирования блока, редакция автоматически происходила во всех частях чертежа, в которых этот бок был вставлен. Этим существенно сокращались редакционные работы графического документа. Позже механизм блоков послужит основой создания библиотек условных картографических знаков.
В начале 90-х годов стали появляться интегрированные программные продукты и интегрированные информационные системы. Информатика становится основой подготовки различных специалистов в области обработки информации [6, 25-28, 55, 59-60, 83-86, 92, 114].
Кроме того, появилась потребность в информационных системах, позволяющих осуществлять глобальную интеграцию различных видов информации. Появились новые информационные технологии и системы.
157 Все это привело к необходимости создания ГИС как автоматизированной интегрированной информационной системы [8, 98].

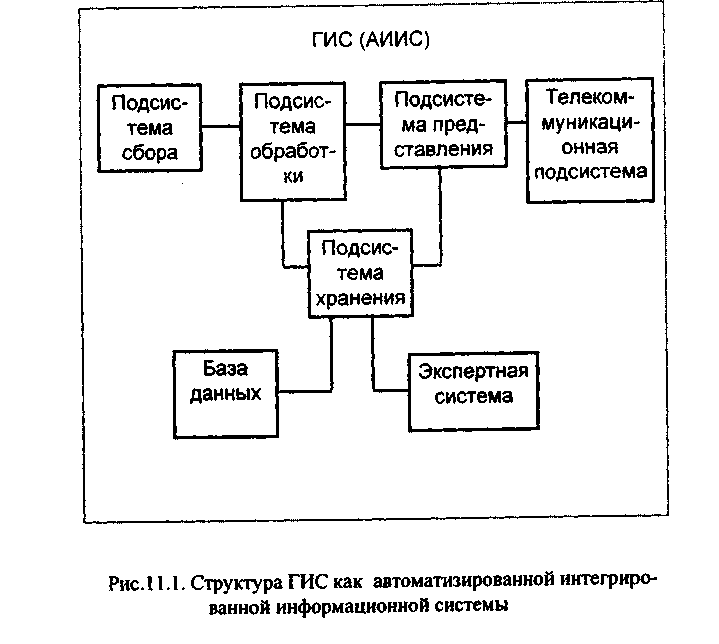

На рис.11.1. приведена структура ГИС как автоматизированной интегрированной информационной системы (АИИС). Она включает следующие подсистемы:
подсистему сбора,
подсистему хранения данных (чаще всего это база данных или экспертная система),
подсистему обработки данных (моделирования),
подсистему представления информации,
телекоммуникационную подсистему.
Наличие этих подсистем определяет различные аспекты интеграции данных и методов обработки.
158
Перечислим основные аспекты интеграции: интеграция исходных данных, интеграция технологий сбора, интеграция данных для хранения и моделирования, интеграция технологий обработки, интеграция технологий хранения, интеграция данных для представления и передачи, интеграция технологий представления информации.
В современных ГИС следует различать два дополняющих друг друга вида интеграции:
интеграцию технологий;
интеграцию данных.
Интеграция технологий в ГИС заключается в разработке комплекса взаимосвязанных технологий на основе некой базовой технологии.
Интеграция данных означает в ГИС, что для создания информационной основы данной информационной системы выбирают определенный класс данных, а все остальные типы данных преобразуются применительно к свойствам этого класса.
Интеграция технологий в ГИС осуществляется на основе технологий САПР, а интеграция данных в ГИС осуществляется на основе географической информации.
Таким образом, возникнув как специализированная или прикладная географическая информационная система, ГИС в процессе эволюции стала обобщением автоматизированных информационных систем и перешла в категорию интегрированных предметных информационных систем.
Напомним, что предметными информационными системами (базами данных) называют системы, относящиеся к предметной области. Прикладными информационными системами (базами данных) называют более узкий класс систем, решающих прикладные задачи.
Объектом исследования ГИС стала не только география или географическая информация, а все процессы и явления, происходящие на земной поверхности. Именно поэтому современная ГИС является геоинформационной системой. Отсюда следует, что понятия «геоинформационная систем» и «географическая информационная система» - неравноценны. Вторые являются частным случаем первых.
Рассмотренный процесс эволюции ГИС дает возможность сформулировать следующее определение для нее.
ГИС - интегрированная автоматизированная информационная система, предназначенная для обработки пространственно-временных данных, основой интеграции данных, в которых является
159
географическая информация, а основой интеграции технологий обработки в ГИС являются технологии САПР. 11.2. Особенности ГИС Для дальнейшего описания ГС рассмотрим ряд ее особенностей.
Основой интеграции данных в ГИС является географическая информация, но большинство задач решаемых в ГИС далеки от географических.
Основой интеграции технологий в ГИС являются технологии САПР, но решаемые задачи значительно шире проектных.
По формальному определению ГИС относится к информационным системам (т.е. к системам АСИС хранения информации), но по своему функциональному назначению ГИС относятся к классу систем обработки данных и управления (СОДУ).
Современная ГИС рассчитана не просто на обработку данных, а на проведение во многих ситуациях экспертных оценок. Другими словами ГИС должна включать в свой состав экспертную систему или экспертную технологию.
Данные, которые обрабатывает и хранит ГИС, имеют не только пространственную, но и временную характеристику. По временной характеристики информация, хранимая в ГИС, подразделяется на:
долгосрочную (десятки лет хранения);
среднесрочную (годы);
годовую и сезонную;
оперативную.
В ГИС осуществляется комплексная обработка информации от сбора данных до ее хранения, обновления и представления, поэтому следует рассмотреть ГИС с различных позиций.
Как системы управления ГИС -предназначены для обеспечение процесса принятия решений по оптимальному управлению землями и ресурсами, городским хозяйством, организации транспорта и розничной торговли, использованию океанов или других пространственных объектов [68].
В отличие от автоматизированных систем управления АСУ в ГИС появляется множество новых технологий пространственного анализа данных. В силу этого ГИС является мощным средством преобразования и синтеза разнообразных данных для задач управления, в котором присутствуют эффективные методы для точного и быстрого применения картографической информации.
160 Опишем применение ГИС в различных областях. Как автоматизированные информационные системы ГИС объединяют ряд технологий или технологических процессов известных информационных систем типа АСНИ, САПР, АСИС.
Как "гео" системы ГИС включают технологии (прежде всего технологии сбора информации) таких систем как: Географические информационные системы (ГИС), Системы картографической информации (СКИ), Автоматизированные системы картографирования (АСК), Автоматизированные фотограмметрические системы (АФС), Земельные информационные системы (ЗИС), Автоматизированные кадастровые системы (АКС) и т.п.
Как системы, использующие базы данных, ГИС характерны широким набором данных, собираемых с помощью разных методов и технологий. При этом следует подчеркнуть, что они объединяют в себе как базы данных обычной (цифровой) информации, так и графические базы данных.
Как системы моделирования ГИС используют максимальное количество методов и процессов моделирования, применяемых в других автоматизированных системах.
Как системы получения проектных решений ГИС во многом используют методы автоматизированного проектирования и решают ряд специальных проектных задач, которые в типовом автоматизированном проектировании не встречаются.
Как системы представления информации ГИС являются развитием автоматизированных систем документационного обеспечения с использованием современных технологий MultiMedia. Это определяет значительно большую наглядность по сравнению с обычными картами. Технологии представления данных позволяют оперативно получать визуальное представление картографической информации с различными нагрузками, переходить от одного масштаба к другому, получать атрибутивные данные в табличной или графовой формах.
Как интегрированные системы ГИС являют собой пример современной интегрированной системы, созданной на основе интеграции технологий на основе технологий САПР и интеграции данных на основе географической информации, объединения различных методов и технологий в единый комплекс.
По территориальному признаку, т.е. по сфере действия ГИС на тот или иной регион вводят понятие территориального уровня использования ГИС
161
В России выделяют следующие территориальные уровни применения ГИС.
Глобальный уровень - Россия на глобальном и евразийском фоне масштаб 1: 45 000 О00 - 1 : 100 000 000.
Всероссийский уровень - вся территория страны, включая прибрежные акватории и приграничные районы, масштаб 1 : 2 500 000
- 1 : 20 000 000.
Региональный уровень - крупные и природные экономические регионы, субъекты федерации М 1 : 500 000 - 1 : 4 000 000.
Локальный уровень - области , районы , национальные парки, ареал кризисных ситуаций - 1 : 50 000 - 1 000 000.
Муниципальный уровень - города, городские районы, пригородные зоны. М 1 : 50 000 и крупнее.
Как прикладные системы ГИС не имеют себе равных по широте, т.к. применяются в транспорте, навигации, геологии, географии, военном деле, топографии, экономике , экологии и т.д. Как следствие широких возможностей применения ГИС для решения различных специальных задач на их основе интенсивно развивается тематическое картографирование. Именно эффективность последнего обеспечивает разнообразное решение задач в разных отраслях при использовании интеграции данных на основе картографической информации.
Можно считать, что современные ГИС интегрировали в себя технологии практически всех других автоматизированных систем топографо-геодезического производства. Разумеется это не исключает существование "чисто" Географических информационных систем
- ГИС, однако в более общем случае будем понимать под термином ГИС геоинформациокные системы.
При этом следует подчеркнуть, что ГИС как системы массового пользования позволяют использовать картографическую информацию на уровне деловой графики, что делает их доступными не только специалисту географу, а любому школьнику или бизнесмену.
Именно поэтому применение ГИС -технологий не сводится к созданию карт, а лишь использует картографические данные для принятие решений во многих оластях.
Основой создания ГИС служат так называемые инструментальные программно-технологические комплексы. В отличии от систем "под ключ" инструментальные допускают настройку под конкретные запросы пользователя, что может приводить к различию в организа-
162 ции структур данных, проектированию баз данных, функциональному назначению даже на базе родственных систем.
Инструментальные системы позволяют отображать различные данные, имеющие пространственную привязку и создавать интегрированные геоинформационные технологии, прикладные геоинформационные системы, цифровые картографические системы.
Основу процессов обработки информации в ГИС составляет цифровое моделирование. Использование такого типа моделирования позволяет осуществлять векторно-топологическое моделирование, буферизацию объектов, анализ сетей, построение ЦММ и т.д.
Основным назначением ГИС следует считать формирование знаний о процессах и явлениях на земной поверхности и применение этих знаний для решения практических задач во всех сферах человеческой деятельности.
Подводя итог, следует констатировать, что ГИС в настоящее время представляют собой современный тип интегрированной информационной системы, применяемой в разных направлениях. Она отвечает требованиям глобальной информатизацией общества. ГИС является системой способствующей решению управленческих и экономических задач на основе средств и методов информатизации, т.е. способствующей процессу информатизации общества в интересах прогресса.
ГИС как система и ее методология совершенствуются и развиваются, ее развитие осуществляется в следующих
направлениях:
развитие теории и практики информационных систем;
изучение и обобщение опыта работы с пространственными данными;
исследование и разработка концепций создания системы пространственно-временных моделей;
совершенствование технологии автоматизированного изготовления электронных и цифровых карт;
разработки технологий визуальной обработки данных;
разработки методов поддержки принятия решений на основе интегрированной пространственной информации;
интеллектуализации ГИС.
К недостаткам ГИС как информационной системы следует отнести слабые программно-технологические реализации по обработке данных и принятию решений при потенциально больших возможностях.
