Создать и исследовать схему делителя напряжения постоянного тока:

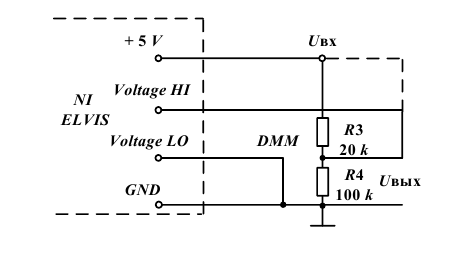

Соберем схему делителя на резисторах R3 и R4. При сборке схемы входное напряжение Vвх=+5V делителя подаем на его вход (на резистор R3) через дополнительные клеммы, расположенные левее клеммы CURRENT HI, чтобы иметь возможность в дальнейшем измерить входное напряжение с помощью DMM, подсоединим в эту точку потенциальный вход вольтметра VOLTAGE HI (на схеме показано пунктиром) (рис.10).
Рис. 10. Схема исследования резистивного делителя напряжения постоянного тока.
В итоге были получены следующие результаты:
Uвых= 4.148 В, Uвх= 5.132 В
Теоретическое значение коэффициента деления:
K=R4/(R4+R3)=100/(100+20)=0.833
Практическое значение коэффициента деления:
K=Uвых/Uвх=4.148/5.132=0.808
Полученные значения экспериментально, полностью совпадают с теоретическими, что видно по коэффициенту деления.
Соберем схему делителя с изменяющимися значениями выходного напряжения, используя Variable Power Supply.
Изменяя значения источника VPS как UВХ от 0 до +12 В через 4 В,
получим и зафиксируем значения Uвых, используя DMM(табл. 7)
Табл. 7. Зависимость Uвых от Uвх (полученные с помощью DMM)
VPS |
Uвх |
Uвых |
K (Uвых/Uвх) |
2 |
1,993 |
1.611 |
0.808 |
6 |
5,984 |
4,836 |
0.808 |
10 |
9,973 |
8.061 |
0.808 |
12 |
12.804 |
10.345 |
0.807 |
Создаем и исследуем схему делителя с изменяющимися значениями выходного напряжения, используя переменное сопротивление r22:
Рис 11. Схема исследования резистивного делителя напряжения постоянного тока.
Выведем данные в таблицу 8.
Табл. 8. Выходное напряжение для схемы с переменным сопротивлением.
R |
0.14 |
0.97 |
1.44 |
3.26 |
4.68 |
Uвых |
4.917 |
4.350 |
4.014 |
3.227 |
|
В делителе напряжения, изменение сопротивления одного из резисторов позволяет изменять значение выходного напряжения.
Проверка последовательной rc-цепи с помощью функционального генератора и осциллографа:
Соберем схему последовательной CR-цепи - рисунок 12, источником питания для которой является функциональный генератор FGEN, а входной и выходной сигналы будут просматривается каналами A и B осциллографа SCOPE.
Рис. 12. Схема исследования последовательной RC-цепи.
Рассчитаем частоту среза RC-цепи:
fср=1/(6.28*R*C) = 1/(6.28*2,2*47*10^(-3)) = 1739 Гц
Установим близкое к ней значение на функциональном генераторе, в режиме генерации синусоидального напряжения с амплитудным значением 1В.
Измерим значения входного и выходного напряжений.
Уменьшим частоту генератора по отношению к частоте среза
цепи.
