Переходные формы в архитектуре по Рело

Проанализировав в деталях исходные, переходные, заканчивающие и т.п. формы, Рело переходит к рассмотрению облика машины в целом. Машиностроение создает новые формы и воплощает их в силуэтах, не имеющих аналогий в природе. В архитектуре основные силуэты подчиняются вертикалям, так как направления сил в строительных конструкциях вертикальны. В машиностроении на конструкции силы действуют в различных направлениях, что влечет за собой большее разнообразие машинных форм. Машиностроительный стиль находится в зачаточном состоянии, и Рело предлагает уделить профилированию деталей, или, как он выражается, связующим формам, особое внимание.

Переходные формы в технике по Рело

В профилях машин, замечает Рело, надо отчетливо различать формы, строго обусловленные целесообразностью, и формы «свободного выбора». В первом случае задача ограничивается тем, что профили деталей, выполненные по прямой, окружности и т.д., связываются между собой. Связь форм «свободного выбора» сложнее, так как они зависят от эстетического чутья конструктора. Рело дает примеры построения профилирующей кривой на материале сочленения колонны с основанием. Его конструкторский опыт подсказывает ему правильный выбор – закругленное сочленение. Он рассуждает следующим образом: если мы хотим связать воедино профиль колонны и основания, то должны уяснить движение линий, которое распадается на восходящее движение ствола колонны и горизонтальное – основания, причем в последнем направления сходятся у центра, что требует симметричного расположения ребер. При этом восходящее движение тела колонны нарастает и уравновешивает тяжелые горизонтали основания. Эллипсоидальная кривая вычерчивает замкнутый профиль, соединяющий вертикальные и горизонтальные линии. Тут же Рело выводит правило, по которому следует строить подобного рода кривые, и подкрепляет его примерами на построение парабол и эллипсоидальных кривых, дающих возможность легко, стремительно и красиво связать линии самых различных направлений. Отдельный параграф посвящен применениям различных параболических кривых в строительстве, прикладном искусстве, а затем – в технике; тут же подробно разъясняются способы их построения. В качестве одного из примеров Рело указывает на упорные, горизонтальные, подвесные и консольные подшипники, в которых профилирующая параболическая кривая связывает вертикальное движение колонны с горизонталью верхней плиты.

Заканчивающие формы по Рело

Технико-эстетический прогноз Рело нашел свое подтверждение значительно позже. Проведенные в начале нашего столетия работы в области оптического метода исследования напряжений не только доказали, но и буквально показали необходимость плавных переходов при изготовлении машинных деталей.

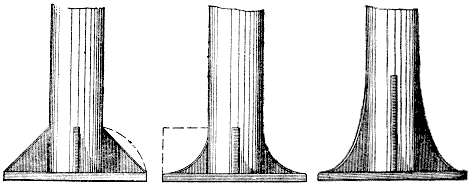

Построение формы колонны по Рело. Наиболее правильно третье решение

Мысль о зависимости формы от материала и способа обработки высказывалась в 50-х годах XIX в. и до Рело. В частности, Земпер в ряде работ уделял большое внимание этому вопросу и многосторонне его исследовал. Технические искусства он разделяет на текстильные, керамические, тектонические (плотничье ремесло и т.п.) и стереоатомические (каменные работы). Он считает, что тот или иной стиль возникает на основе способов обработки материалов. Предметом исследований Земпера и в этом случае являются различные виды прикладных искусств, и главным образом архитектура. Сами машины не были объектом его наблюдений. Тем более интересно сравнить его высказывания с рассуждениями Рело, во многом сходными. (Еще одно доказательство того, что нет принципиальной разницы в эстетических требованиях к форме машины или произведению искусства, в методах проектирования станков или компоновки произведения искусства.) Вопросу о зависимости формы от материала в машиностроении Рело посвятил целый раздел книги, почти целиком построенный на практических примерах. В его время литой чугун был ценнейшим материалом и шел в основном на детали, работающие на сжатие и, следовательно, ограничивающие вариантность формы. Кованая сталь благодаря специфике обработки пригодна для более простых форм. Не следует упускать из виду, замечает Рело, что негладкие стороны кованой поверхности часто нуждаются в дополнительной обработке. Таким образом, в формообразование включается новый фактор – круглошлифовальный и токарный станки. Они пригодны для обработки деталей с круглым сечением; тела же с угловым сечением должны быть, как правило, простыми, а по возможности и вовсе исключаться. Бронза обычно используется для небольших деталей благодаря легкости обработки и большим декоративным возможностям. Дерево применяется в основном в качестве балок и досок, на них должны распространяться простые исходные и переходные формы. Рубанки, пилы и токарный станок – вот средства деревообработки. Множество украшений, возможных благодаря резьбе, в машиностроении неуместно.
