3. Определение сил сопротивления при движении ттм и построение тягового баланса
При движении тяговая сила расходуется на преодоление сил сопротивления движению. К этим силам относятся сила сопротивления воздушной среды, сила сопротивления качения и сила сопротивления подъему.
При движении колесной машины на подъемах и спусках она испытывает дополнительное сопротивление, которое зависит от крутизны подъема.
Рассчитаем силу сопротивления подъему зависящую от угла подъема.
Угол подъема:50,100,150,200,250,300
Таблица:
Значение угла |
5 |
10 |
15 |
20 |
25 |
30 |
|
134,2 |
167,4 |
398,6 |
526,7 |
650,8 |
770 |
Суммарная сила сопротивления воздушной среды ( Pw ) складывается из силы лобового сопротивления, вызываемого разницей давления воздуха перед машиной и сзади нее, а так же силой сопротивления создаваемого выступающими деталями машины, силой сопротивления возникающей при прохождении воздуха через радиатор и подкапотное пространство.

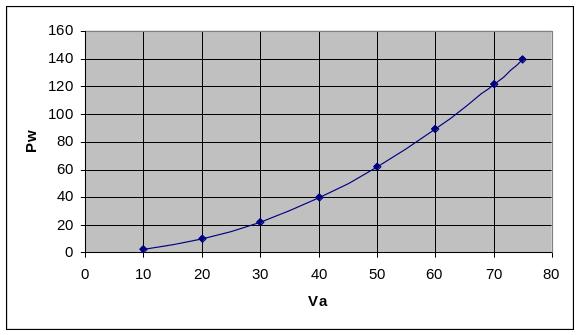

Найдем силу сопротивления воздушной среды
; ,
|
10 |
20 |
30 |
40 |
50 |
60 |
70 |
75 |
|
2,46 |
9,9 |
22,31 |
39,69 |
61,95 |
89,26 |
121,53 |
139,53 |
Силу сопротивления качению найдем по формуле:
,

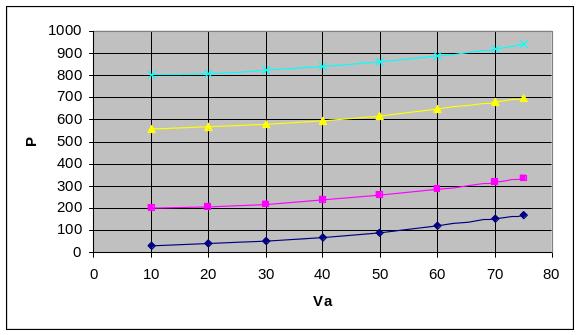

Суммарная сила сопротивления движению машины найдем по формуле:
,
|
00 |
33,26 |
40,7 |
53,11 |
70,49 |
92,75 |
120,06 |
152,33 |
170,33 |
|
100 |
200,66 |
208,1 |
220,51 |
237,89 |
260,15 |
287,46 |
319,73 |
337,73 |
|
200 |
559,96 |
567,4 |
579,81 |
597,19 |
619,45 |
646,76 |
679,03 |
697,03 |
|
300 |
802,96 |
810,4 |
822,81 |
840,19 |
862,45 |
889,76 |
922,03 |
940,03 |
ЗАКЛЮЧЕНИЕ
Данная курсовая работа позволила мне научиться определять некоторые характеристики автомобиля, а именно определять силу тяги на ведущих элементах машины, вести расчет и построение тяговых характеристик ТТМ, определять силы сопротивления при движении ТТМ и построение тягового баланса, что в дальнейшем я считаю, поможет мне при работе на производстве.
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1.Краткий автомобильный справочник НИИАТ. – М.: Транспорт, 1985
2.Электронный носитель: «Каталог Автомобилей. Справочник транспортных средств», издательский дом: Равновесие, 2004
3.www.prouaziki.ru
4. НИИАТ Краткий автомобильный справочник. – М.: Транспорт, 1985 – 220с.
5. Техническая эксплуатация автомобилей: Учебник для ВУЗов / Ю.П. Баранов, А.П. Болдан, В.М. Власов, Г.В. Крамаренко, Г.М. Напольский. Под ред. Г.В Крамаренко, — 2-у изд. Переработанное и дополненное — М.: Транспорт, 1983. — 488 с.
