2 Методика розрахунку параметрів напівциліндра та профілювання заготовки у безперервному валково-роликовому формувальному стані
Розрахунок параметрів напівциліндрів та профілювання заготовки у діючому безперервному валково-роликовому формувальному стані засновується на конкретному завданні, що включає наступні вихідні дані:
– типорозмір труби: зовнішній діаметр та товщини стінки;
– відомості про матеріал, що використовується для виготовлення труб: марка сталі, дані про механічні властивості сталі, дані про розкид механічних властивостей у межах однієї плавки.
Регламентування вимог, що до тимчасового опору в та межі текучості т , що пред’являються до металу труб виконуються відповідно ТУ У 322-8-14, ТУ 14-3-1898, ТУ У 322-8-21, ТУ У 322-8-10, ТУ У 14-8-2-97, ТУ У 14-3-1873, ТУ 14-3-1938, ТУ У 322-8-22, ГОСТ 10704, ГОСТ 10706, ГОСТ 20295, API Spec 5L, DIN 2458, BS 3600, JIS 3454.
Специфіка технологічного переділу, формування смуги чи листа здійснюється безперервним поперечним гнуттям плескатої заготовки в заготовку з криволінійним поперечним перерізом за рахунок зрушених деформацій металу відносно нейтрального перерізу, що веде до зміцнення основного металу. При цьому пластичні властивості збільшаться приблизно на 1520 Н/мм2. Тому до значень межі текучості т необхідно добавити 1520 Н/мм2 – це буде складати мінімальне значення т min , а далі збільшити її на 90100 Н/мм2. Це дозволить отримати максимальне значення межі текучості т max , тобто діапазон розкиду механічних властивостей металу листа в межах вимог нормативних документів. Для основного металу листа отримаємо наступні вираження для визначення т min та т max

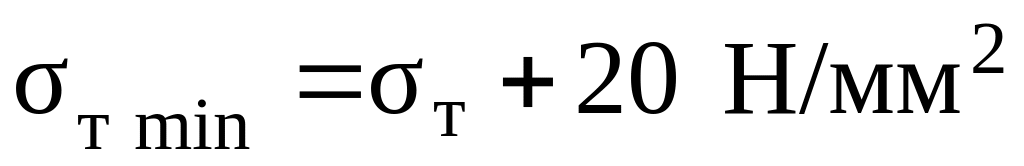

, (2.1)
. (2.2)
Розрахуємо параметри напівциліндра та профілювання заготовки у безперервному валково-роликовому формувальному стані за даними наведеними в таблиці 2.1.
Таблиця 2.1 – Вихідні данні
Марка сталі |
Е, Н/мм2 |
К0 |
σт, МПа |
Еост, % |
Ø, мм |
S, мм |
Δ, мм |
γ, град |
13Г1С-У |
205800 |
10 |
402 |
0,4 |
1220 |
13 |
115 |
187 |
Для даної марки сталі визначемо межу текучесті за формулами 2.1 та 2.2:
2.1 Розрахунок параметрів базової ширини трубної заготовки
На безперервних формувальних станах трубоелектрозварювальних агрегатів формування смуги чи листа здійснюється безперервним поперечним гнуттям плескатої заготовки в заготовку з криволінійним поперечним перерізом за рахунок зрушених деформацій металу відносно нейтрального перерізу, котрий в процесі гнуття не змінює свої довжини, тобто залишається рівним ширині вихідної смуги чи листа. Ширина листа розраховується із наступної залежності:
(2.3)
де |
Вл |
– |
Ширина листа, мм |
|
Dзов |
– |
Зовнішній діаметр готової труби, мм |
|
S |
– |
Товщина стінки труби, мм |
|
Еост |
– |
Величина остаточної деформації труби при розтині по діаметру на гідромеханічному експандері, % |
