4.2.1. Схемы расположения судовых огней и знаков.

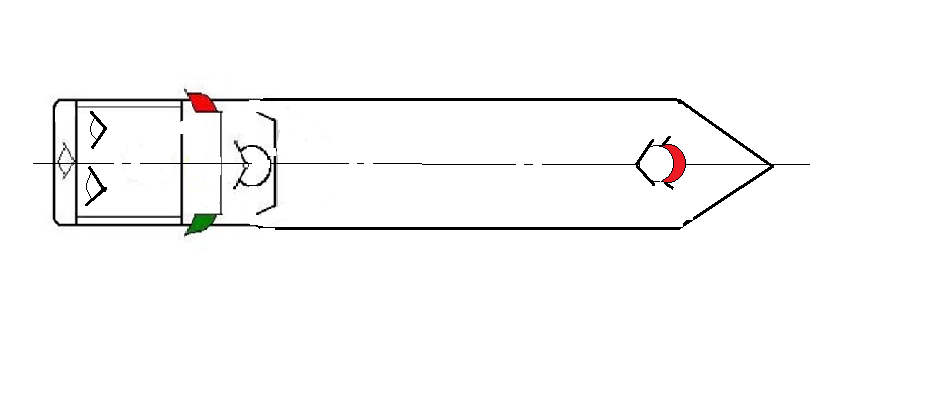

Имеющиеся огни: три кормовых, расположенные треугольником основанием вниз, бортовые огни, топовый на ходовой рубке и в носовой части, а также топовый красный расположенный ниже переднего топового огня. Сектор освещения (в градусах): топовые – 225; бортовые – 112,5; кормовые – 135.

Схема огней на стоянке.

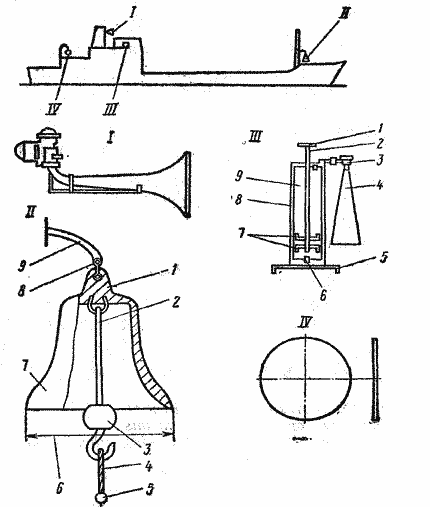

4.2.2. Вид и схема звукосигнального устройства.

1 Звукосигнальные устройства Свисток

Воздушный свисток

Паровой свисток

Гудок

Ревун

Сирена

Тифон

Электротифон

II. Колокол

Судовой колокол

1. Корпус колокола

2. Язык колокола

3. Боек языка

4. Рында-булинь

5. Кноп

6. Диаметр раструба

7. Раструб колокола

8. Скоба S

9. Кронштейн для подвешивания колокола

III. Туманный горн

1. Ручка

2. Шток поршня

3. Мембрана

4. Рупор

5. Подставка

6. Клапан

7. Поршень

8. Кожух

9. Цилиндр насоса

IV. Гонг

4.3. Лоция ввп.

4.3.1. Руководства для плавания на ВВП. Справочные пособия. Руководства для плавания – это издания, которые дополняют навигационные карты текстовым описанием, иллюстрациями, схемами, наставлениями для плавания и т. д. К руководствам можно отнести; лоции, описания участков, радиолокационные схемы, описание портов-убежищ, рекомендации по выбору безопасного курса судна. Особым видом рекомендации являются кинофильмы, которые в основном предназначены для учебных целей.

Лоции служат дополнением к навигационным картам и содержат характеристики отдельных участков водного пути, справочные данные, рекомендации судоводителям по выбору курса и т.д. Описание основных убежищ на водохранилищах издаются отдельной брошюрой, в которой указываются расположение убежищ и защищенность судов в них от ветров определённых направлений, характеристика подходов к убежищу и его акватория.

Рекомендации судоводителям - руководства, к которым можно отнести «Рекомендации судоводителям по использованию технических средств судовождения, рекомендации по проводке судов и др.

Сборник рекомендации по обеспечению безопасности движения судов составляется большим коллективом судоводителей и работников судоходной инспекции. В сборнике для отдельных участков, отличающихся условиями плавания, даются их краткая характеристика и наставления по проводке судов и плотов. Сборник снабжён разнообразными справочными материалами.

Атласы озёр – альбомы карт прибрежной полосы. Атлас озера Байкал, например, содержит основные данные об озере, гидрологические и метеорологические сведения, описания судоходной обстановки, пассажирских пристаней, знаков условных обозначений, а также схемы расположения листов.

На листах атлас а изображена горизонталями только береговая черта с небольшой водной площадью, покрытой изобатами. На свободных частях листов приведены сведения о местах якорных стоянок и отстоя судов, розы ветров, а в приложениях в крупном масштабе даются планы бухт, рейдов и портов.

Извещения судоводителям выпускают для плавания по озёрам, где существуют навигационные способы проводки судов.

Извещения издаются периодически по мере накопления сведений и являются официальным документом, выпускающимся для целей обеспечения безопасности плавания. В извещениях указаны места установки ставных неводов, даны наставления по плаванию в плохую видимость, приводятся описания рекомендованных курсов, даются практические рекомендации по использованию судового радиолокатора в целях предупреждения столкновения судов, описывается штатная плавучая и береговая обстановка, а также знаки мерной мили и девиационные знаки. Учебные кинофильмы – создаются для ознакомления с районом плавания и изучения специальной лоции. Большого распространения они пока не получили.

Справочные пособия для плавания предназначаются для получения необходимых данных о районе плавания и производства расчётов, связанных с судоходством. К справочным пособиям относятся схемы внутренних водных путей, маршрутники, атласы и картограммы ветрового волнения, графики колебаний уровня воды и др.

Схемы внутренних водных путей сообщения- предназначаются для знакомства с расположением водных путей, железных и автомобильных дорог. Схемы издаются в виде альбомов в масштабе 1:500 000 – 1:3 000 000, где показаны в границах отдельных пароходств судоходные и сплавные реки, порты, железные и шоссейные дороги и населеннее пункты.Маршрутники содержат сведения о протяженности водных путей и расстояниях между определёнными объектами, имеющими значение для судоходства.

Атласы, карты и картограммы изолиний ветрового волнения помогают выбрать судоходную трасу. Атласы ветрового волнения содержат графики и таблицы высоты ветровых волн, составляемые для разных направлений и силы ветра. Атласы и карты разнообразны по форме и содержанию. Например, атлас «Карты схемы ветровых волнений позволяющий выбрать судоходную трассу в зависимости от силы и направления ветра, представляет собой листы со схемами , где условной штриховкой обозначены высоты волн при ветрах различных направлений.

Карта ветрового волнения содержит листы, где даны схемы со сведениями о расположении навигационного ограждения, районировании по энергии ветрового волнения, интенсивности зыби, господствующего направления движения береговых наносов, энергии ветрового волнения по месяцам, повторяемости ветра и волнения по месяцам, режиме озера в осенний и весенний периоды.

Картограммы изолиний высоты волн составляют дополнительно к атласам и картам. Высоту волн определяют в зависимости от длины разгона, направления, скорости ветра и глубины. Картограммы изолиний позволяют найти высоту волны по всей ширине водохранилища. Порядок определения высоты волн даётся в предисловии к каждому указанному справочному пособию.

Графики колебаний уровней воды в нижних бьефах ГЭС позволяют определить на любое время для всех перекатов данного участка наступление минимальных и максимальных уровней, амплитуду изменения уровней, а также время начала их спада или подъёма. Графики составляются для рабочих и нерабочих дней.

Введения к навигационным картам содержат сведения об общих гидрологических данных пути, навигационной обстановке, местах отстоя, уровнях, силе ветра по румбам, высоте волны, длительности навигации т.д.

Правила и уставные документы могут также служить справочным пособием, так как определяют порядок и правила движения судов и плотов, правила сигналопроизводства, эксплуатацию технических средств, а также взаимоотношения между службами и отдельными лицами на судах внутреннего плавания. К ним относятся: « Правила плавания по внутренним судоходным путям», Местные правила плавания (для данного бассейна), правила сплотки и сплава леса в плотах (для определённого бассейна), Правила технической эксплуатации речного транспорта и др.

Учёт всех данных приведенных в справочных пособиях, при планировании и подготовке рейса судна в значительной степени повышает обеспеченность безопасности плавания.

4.3.2. Схема наиболее сложного участка пути.
