Изучить теорию по учебному пособию «Лекции по электронике» в.Л. Землякова (лекция №1).
Исследовать работу инвертирующего и не инвертирующего усилителя на ОУ
Нарисовать в схемном редакторе Micro Cap, схемы электрические принципиальные инвертирующего и не инвертирующего усилителя напряжения (Рисунок 6.4). В качестве входных источников сигнала (V3 и V4) использовать источник синусоидального напряжения с следующими параметрами:
Частота 1 кГц
Амплитуда напряжения 1В
Напряжение смешения 0,5В
Фаза 0

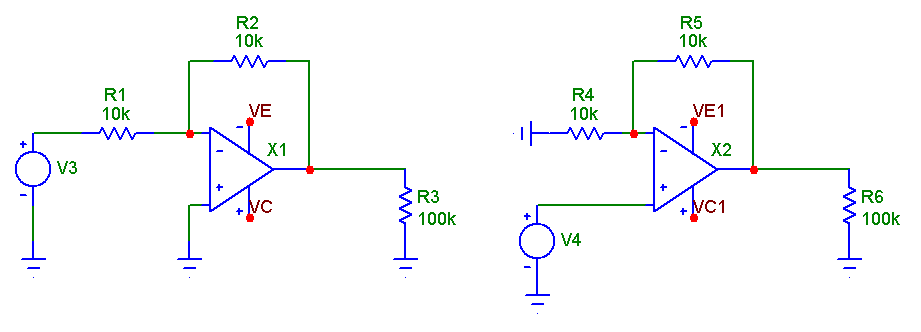

Рисунок 6.4 – Инвертирующий и не инвертирующий усилитель напряжения на ОУ
Рассчитать номиналы резисторов (R2, R5) так чтобы коэффициент передачи усилителей (КП в значение в скобках соответствуют КП инвертирующего усилителя) был равен заданному значению в Таблица 6.1.
Таблица 6.1 - Варианты задания для выполнения работы
№в. |
Формула |
Кп |
№в. |
Формула |
Кп |
№в. |
Формула |
Кп |
1 |
VOUT=U1+U2 |
1 (-0.7) |
11 |
VOUT=1.1*U1+2*U2 |
4 (-4) |
21 |
VOUT=0.75*U1+2*U2 |
1.8 (-2) |
2 |
VOUT=-U1-0,8*U2 |
1.5 (-0.1) |
12 |
VOUT=-2*U1-0,8*U2 |
4.2 (-4.1) |
22 |
VOUT=-0,25*U1-0,12*U2 |
2 (-2.3) |
3 |
VOUT=-0,5*U1-0,2*U2 |
1.6 (-0.5) |
13 |
VOUT=-1,5*U1-0,4*U2 |
4.4 (-3.8) |
23 |
VOUT=-1,31*U1-0,24*U2 |
2.2 (-2.5) |
4 |
VOUT=-2*U1-1.5*U2 |
1.8 (-2) |
14 |
VOUT=-1.2*U1-0.5*U2 |
4.5 (-0.4) |
24 |
VOUT=-1.01*U1-0.4*U2 |
2.4 (-2.8) |
5 |
VOUT=-1.5*U1-1.2*U2 |
2 (-2.3) |
15 |
VOUT=-0.5*U1-3.2*U2 |
5 (-0.2) |
25 |
VOUT=-0.4*U1-1.22*U2 |
2.7 (-3.4) |
6 |
VOUT=-1.7*U1-0.55*U2 |
2.2 (-2.5) |
16 |
VOUT=-0.7*U1-0.33*U2 |
3 (-3) |
|
|
|
7 |
VOUT=-1.1*U1-U2 |
2.4 (-2.8) |
17 |
VOUT=-0.31*U1-U2 |
3.2 (-3.2) |
|
|
|
8 |
VOUT=-2.2*U1-U2 |
2.5 (-3.2) |
18 |
VOUT=-0.22*U1-U2 |
3.4 (-3.4) |
|
|
|
9 |
VOUT=-U1-1.3*U2 |
2.7 (-3.4) |
19 |
VOUT=-U1-0.77*U2 |
3.8 (-3.8) |
|
|
|
10 |
VOUT=-2.1*U1-U2 |
3 (-3.6) |
20 |
VOUT=-0.15*U1-U2 |
4.9 (-4.9) |
|
|
|
Сохранить схему
Выполнить анализ «Переходные процессы…» (Alt + 1)
Зарисовать полученные осциллограммы и определить коэффициент передачи усилителя.
По исходным данным (Таблица 2.3) рассчитать параметры взвешивающих резисторов так чтобы сумматор реализовывал заданную формулу.
Нарисовать схему двухвходового сумматора реализующего вашу формулу в окне схемного редактора MICROCAP. В качестве источников входного сигнала (U1, U2) использовать источники синусоидального напряжения со следующими параметрами для U1 f=1кГц, Uампл.=1В. И для U2 f=2кГц, Uампл.=1В
Проверить правильность реализации заданной функции, произведя анализ переходных характеристик (Transient ALT+1) разработанной схемы, со следующими параметрами анализа: время анализа 1 мС, вывод на 1 график осциллограммы 3 сигналов (U1, U2, VOUT(X1)). Так же следует помнить что выходное напряжение (VOUT(X1) операционного усилителя X1 не может превысить напряжения питания (V3,V4 = 15В).
Умножить заданную формулу на -1 и реализовать получившуюся формулу.
Содержание отчета:
Две схемы электрических принципиальных двухвходовых сумматоров реализующих заданные формулы;
Результаты моделирования схемы, осциллограммы входных (U1, U2) и выходных напряжения VOUT(X1));
Расчеты;
Вывод о проделанной работы.
