Тема 3101 Соединения разъемные резьбовые
Цель работы: изучение ГОСТ 2.311–68 «Изображение резьбы» и ГОСТ 2.315–68 «Изображения упрощенные и условные крепежных деталей», приобретение навыков производства текстовых конструкторских документов, освоение изображения разъемных резьбовых соединений.
Содержание и оформление работы:
Расчетно-пояснительная записка выполняется на листах формата А4 (210×297) стандартным шрифтом (рис. 4 а, б, в), основная надпись по форме 2 для первого листа и по форме 2а для последующих листов.
Расчетно-пояснительная записка (ПЗ), которая содержит:
1. Расчет длин болта, шпильки и винта;
2. Упрощенные изображения соединений деталей болтом, шпилькой и винтом.
Варианты заданий приводятся в таблице 1.
Методические указания
1. Соединение деталей болтом
Пример расчета длины болта приведен на рис. 4, а.
При расчёте длины болта толщину шайбы и высоту гайки необходимо брать из приложения 4.
Стандартную длину болта принимать по ГОСТ 7798–70 (приложение 1).
На сборочных чертежах применяют упрощенное изображение резьбовых соединений в соответствии с ГОСТ 2.315–68. Упрощенные изображения вычерчиваются по относительным размерам (рис.1).
Рис.1. Упрощенное изображение соединения деталей болтом
(строится по относительным размерам: D=2d, Dш=2,2d, m=0,8d, s=0,15d, h=0,7d)
2. Соединение деталей шпилькой
Пример расчета длины шпильки показан на рис. 4, б.
При расчёте длины шпильки толщину шайбы и высоту гайки необходимо брать из приложения 4.
Стандартную длину шпильки принимать по ГОСТ 22032–76 (приложение 2).
Упрощенное изображение соединения деталей шпилькой вычерчивают по относительным размерам в соответствии с требованиями ГОСТ 2.315– 68 (рис. 2).
Глубина ввинчивания шпильки L1 в базовую деталь зависит от материала детали. Длина ввинчиваемого конца шпильки для стали L1=d.
Рис.2. Упрощенное изображение соединения деталей шпилькой
(строится по относительным размерам: D=2d, Dш=2,2d, m=0,8d, s=0,15)
2. Соединение деталей винтом
Пример расчета длины винта показан на рис. 4, в.
При расчёте соединения деталей винтом стандартную длину винта необходимо принимать по ГОСТ 1491-80 и ГОСТ 17474–80 (приложение 3).
Упрощенное изображение соединения деталей винтом вычерчивают по относительным размерам в соответствии с требованиями ГОСТ 2.315–68 (рис. 3)
Рис.3. Упрощенное изображение соединения деталей винтом
(строится по относительным размерам: H=0,6d, D=1,5d)

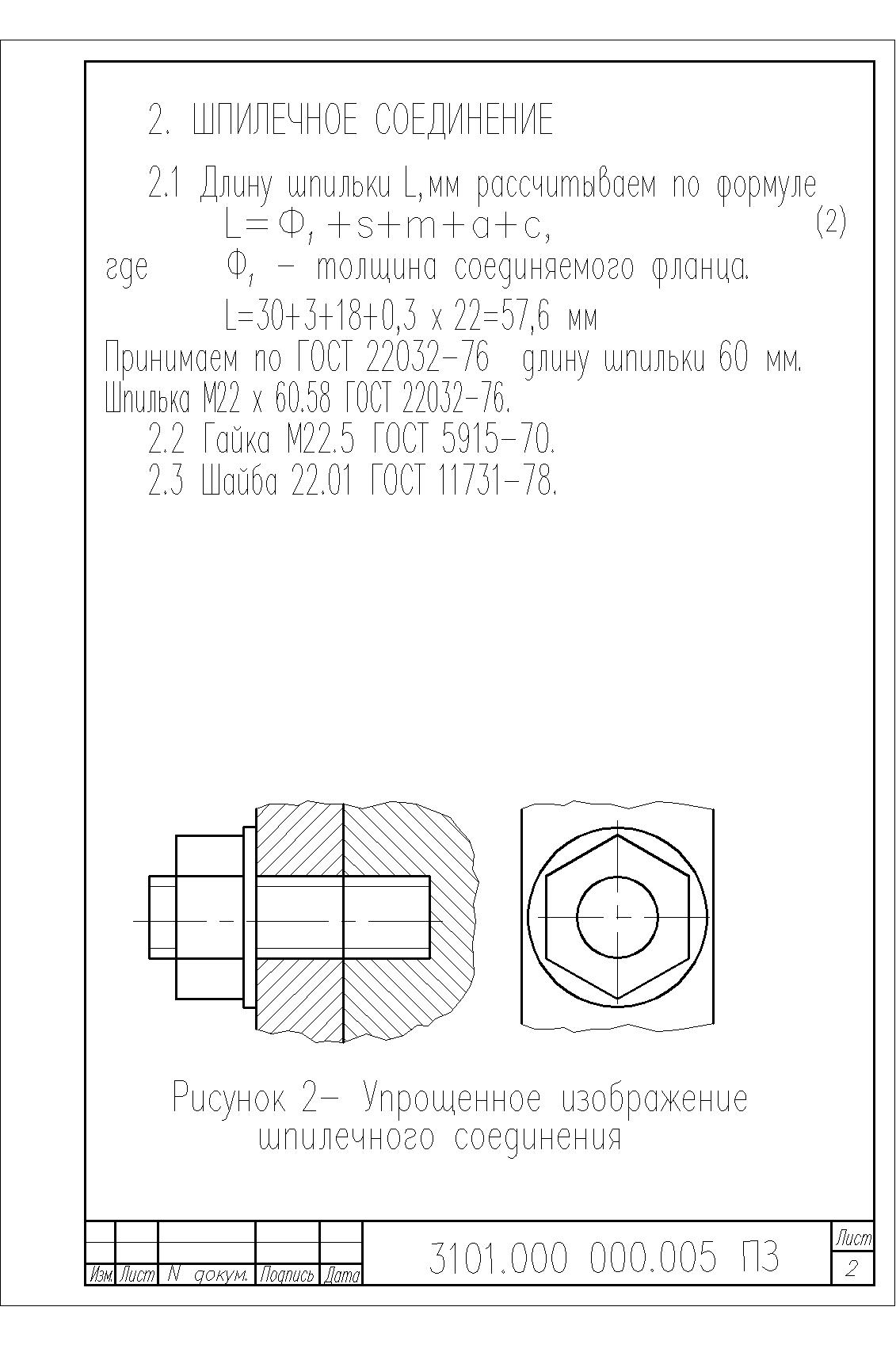

Рис.4,а. Пример расчетно-пояснительной записки (лист 1) Рис.4,б. Пример расчетно-пояснительной записки (лист 2)
Рис. 4,в. Пример расчетно-пояснительной записки (лист 3)
Приложение 1
Выписка из ГОСТ 7798-70
«Болты с шестигранной головкой класса точности В.
Конструкция и размеры»
D1= (0,9 ÷ 0,95)×S, c=0,1d
Основные размеры болтов, мм
Номинальный диаметр резьбы, d |
Шаг резьбы, P |
S |
H |
D |
R |
|
крупный |
мелкий |
|||||
12 |
1,75 |
1,25 |
19 |
7,5 |
20,9 |
0,6÷1,6 |
14 |
2 |
1,5 |
22 |
8,8 |
24,3 |
0,6÷1,6 |
16 |
2 |
1,5 |
24 |
10 |
26,5 |
0,6÷1,6 |
18 |
2,5 |
1,5 |
27 |
12 |
29,6 |
0,6÷1,6 |
20 |
2,5 |
1,5 |
30 |
12,5 |
33,0 |
0,8÷2,2 |
22 |
2,5 |
1,5 |
32 |
14 |
35,0 |
0,8÷2,2 |
24 |
3 |
2 |
36 |
15 |
39,6 |
0,8÷2,2 |
Пример условного обозначения болта с диаметром резьбы d=14,
длиной L=60, с крупным шагом: Болт М14×60.58 ГОСТ 7798-70
Длины болтов берут из ряда:
50, 55, 60, 65,70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120…
