задымляемости. Кроме того, дверь, которая ведет на открытую площадку, должна быть изготовлена из противопожарного материала.

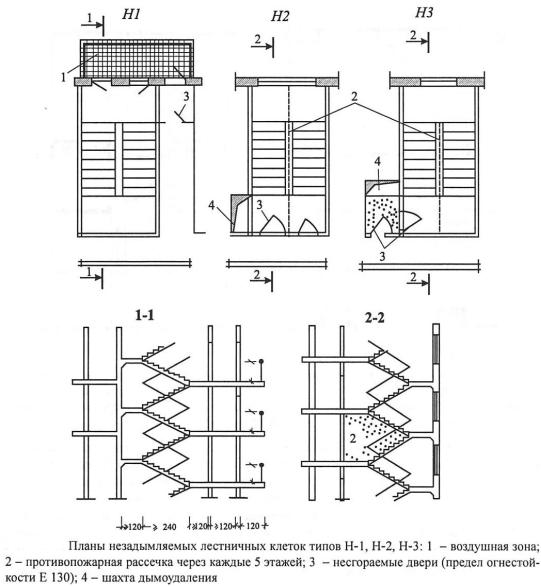

Лестничная клетка типа Н2 Данный вид эвакуационного сооружения требуется в строениях высотой от 28 до 50 метров.

Особенностью данного сооружения является то, что сама конструкция находится внутри здания. Стены, где расположена лестничная клетка незадымляемого типа, должны быть выполнены из противопожарного материала.

Дверь, ведущая к эвакуационному выходу, находится непосредственно в здании, поэтому обязательное условие – наличие вентиляционного короба. Именно за счет его присутствия и выполняется требование о подпоре воздуха на лестницу.

Лестничная клетка типа Н3 Конструкция типа Н3 предполагает нахождение лестницы в лестничной клетке, в

которую можно попасть только посредством тамбура-шлюза, имеющего противопожарные стены. В данное помещение осуществляется подпор воздуха, который происходит посредством венткоробов.

Двери в таких системах, как правило, изготавливаются противопожарными, оснащаясь автоматическим притвором.

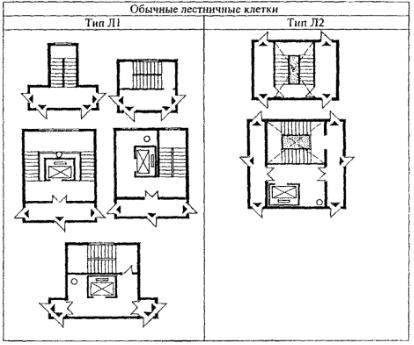

37. Применение в жилых зданиях обычных лестничных клеток.

Простые эвакуационные типы различаются по варианту освещения. К ним относятся: Л1. Имеет полностью открытые или застекленные вмонтированные отверстия в наружных перегородках каждого этажа. Используются в строениях, высота которых не превышает 28 метров. Здания должны соответствовать всем требованиям пожарной безопасности. На площадках этих клеток нельзя складировать вещи домашнего обихода (спортивное оборудование, детские коляски), предметы, которые подлежат утилизации. Также через них запрещено проводить кабели под напряжением, прокладывать газопроводные, водяные трубы.

Л2. С естественным освещением. Свет поступает через застекленные, либо открытые проемы в покрытии. Предназначены для строений I, II, III степеней огнестойкости. Используются в домах, высота которых не более 9 метров, исключения бывают до 12 м.

38. Основные требования к конструкциям лестниц многоэтажных зданий (типы, габариты, уклоны, способы опирания).

Типы лестничных клеток Лестничные марши и площадки для многоэтажных зданий

Лестница состоит из маршей и площадок и называется по количеству маршей в пределах этажа Наиболее распространены в зданиях с высотой этажа до 3 м двухмаршевые лестницы. Трехмаршевые лестницы с расположенным между маршами пассажирским лифтом обычно применяются при высоте этажа более 3 м.

Наклонный марш разделен на ступени. Уклон марша и его ширина устанавливаются в зависимости от условий эксплуатации лестниц:

Минимальная ширина рекомендуемый марша, уклон в пяти-девятиэтажных зданиях, 1,05 1:2

эвакуационных в десятиэтажных и более зданиях 0,9 1:1,75 наружной подвальной....... 0,7 1:1,5

Таким образом, минимальная ширина марша, рассчитанного на встречное движение, 1,05 м. Максимальная ширина марша, обеспечивающего безопасный спуск толпы, 2,4

м. При большой ширине марша нет возможности удержаться за перила. Суммарная ширина лестничных маршей также определяется в зависимости от количества подлежащих эвакуации людей из всех примыкающих помещений из расчета 0,5 м на 100 человек.

Количество ступеней в марше не менее 3 (чтобы не оступиться при быстром спуске) и не более 18 (чтобы не утомляться при подъеме). Обычно в зданиях с высотой этажа до 3 м в марше 8—10 ступеней.

Лестничные площадки размещаются в уровне этажей и между ними. Ширина лестничных площадок этажных от 1,2 м, междуэтажных — не менее ширины марша, перед входом в лифт с распашными дверьми — от 1,6 м, в больницах для прохода с носилками — от 2,1 м.

Ступень состоит из горизонтальной проступи и вертикального подступенка. Для удобства пользования лестницей ширина проступи и удвоенная высота подступенка должны равняться примерно 0,6 м (средний шаг человека). Ступени, расположенные в плоскости площадки, называются фризовыми.

Наиболее употребительные размеры ступеней (проступь, подступенок) 300X150 мм. одномаршевая прямая лестница двухмаршевая прямая лестница с промежуточной площадкой

двухмаршевая "Г" - образная лестница с угловой промежуточной площадкой двухмаршевая "П" - образная лестница с промежуточной площадкой трехмаршевая лестница с двумя угловыми промежуточными площадками одномаршевая криволинейная лестница, расположенная у стены дномаршевая криволинейная лестница, расположенная в прямоугольном объеме винтовые лестницы

одномаршевая лестница с нижними забежными ступенями и поворотом на 90 град. одномаршевая лестница с верхними и нижними забежными ступенями и поворотом на 90 град.

Конструктивные решения лестниц. Удобство изготовления и монтажа лестниц во многом зависит от принятого принципа разрезки на сборные элементы. Следует стремиться к максимально возможному укрупнению элементов, равновесности их между собой и остальными элементами сборного здания, единству системы опирания элементов лестниц и элементов перекрытий.

Рис. 1. Варианты разрезки сборных лестниц

H

а – отдельные ступени; косоуры, балки и плиты; б – марши и площадки; в – марши с полуплощадками; г – объемный блок лестничной клетки: 1 — ступени; 2 — косоуры; 3

СН – ОБРАЗНЫМИ СКЛАДЧАТЫМИ МАРШАМИ

СТ – ОБРАЗНЫМИ СКЛАДЧАТЫМИ МАРШАМИ

МАРШИ ПЛИТНОЙ КОНСТРУКЦИИ 1-валик; 2-хвост; 3 – постель; 4 - замок
