3.По возможности эксплуатации:
-Эксплуатируемые;
-Неэксплуатируемые.
Для многоэтажных зданий – чердачные крыши с теплым чердаком. 5. По типу кровли:
-С традиционной кровлей (рулонная и безрулонная);
-Инверсионная.
Для многоэтажных зданий применяется внутренний водосток.
27. Требования к покрытиям и методы их реализации. Требования к покрытиям:
Исходя из основного назначения покрытия — защиты здания от атмосферных осадков в виде дождя и снега, а также от потерь теплоты в зимнее время и перегрева в летнее время, оно состоит из несущих конструкций, воспринимающих передаваемые нагрузки от вышележащих элементов, и ограждающей части.
Кпокрытиям предъявляют следующие основные требования.
1.Конструкция покрытия должна обеспечивать восприятие постоянной нагрузки (от собственной массы), а также временных нагрузок (от снега, ветра и возникающих при эксплуатации покрытия).
2.Ограждающая часть покрытия (кровля), служащая для отвода осадков, должна быть водонепроницаемой, влагоустойчивой, стойкой против воздействия агрессивных химических веществ, содержащихся в атмосферном воздухе и выпадающих в виде осадков на покрытие, солнечной радиации и мороза, не подвергаться короблению, растрескиванию и расплавлению.
3.Конструкции покрытия должны иметь степень долговечности, согласованную с нормами и классом здания.
4.Важными требованиями к покрытиям являются экономичность их устройства и обеспечение расхода минимальных денежных средств на их эксплуатацию. Особое значение имеет применение индустриальных методов при устройстве
покрытий, что снижает трудозатраты на строительной площадке и способствует повышению качества строительно-монтажных работ.
Для обеспечения отвода осадков покрытия устраивают с уклоном. Уклон зависит от материала кровли, а также климатических условий района строительства. Так, в районах с сильными снегопадами уклон определяется условиями снегоотложения и удаления снега; в районах с обильными дождями уклон кровли должен обеспечивать быстрый отвод воды; в южных районах уклон покрытия, а также выбор материала кровли определяются с учетом солнечной радиации.
28. Устройство совмещенных бесчердачных крыш. Инверсионные кровли. Состав слоев перекрытия:
1.Ж/Б плита
2.Уклонообразующий слой – керамзит.
3.Стяжка
4.Пароизоляция 30-40 мм(защищает утеплитель)
5.Теплоизоляция полужесткая 200мм (мин. Вата, пенополистерол)
6.Геотекстиль (препятствует попаданию стекловолокна)
7.Стяжка
8.Гидроизоляция (мембрана из битума)
Крепится несколькими способами:
·Наплавляемый способ
·Пригрузом
·Механический
9.Уклонообразующий слой.
10.Тротуарная плитка.
Инверсионная кровля.
Меняется местами гидроизоляция и теплоизоляция. Теплоизолирующ. мат. не является мин. ватой (пенополистерол, пеностекло).
1.Ж/Б плита 200мм
2.Уклонообразующий слой
3.Стяжка
4.Гидроизоляция
5.Геотекстиль
6.Утеплитель пенополистерол
7.Геотекстиль
8.Уклонообразующий слой
9.Плитка
Минусы бесчердачной крыши:
1.Протечка
2.Нужно делать вытяжку на кровлю.
3.Отсутствие регулярного наблюдения за влажностным состоянием утеплителя и герметичностью водоизолирующего ковра
29. Основные типы конструкций чердачных плоских железобетонных крыш в полносборных зданиях (с теплым и холодным чердаком) в зданиях с разными конструктивными системами.
Плюсы наличия чердачных перекрытий в конструкции здания:
+Расположение коммуникаций
+Меньше дыр - нет воздуховодов, проходящих прямиком на кровлю, всё идёт через чердак.
+Ремонт не мешает жителям
Плоские крыши имеют уклон 0.5- 2%, крыш с уклоном 0% не бывает.
По назначению:
эксплуатируемые и неэксплуатируемые.
По способу устройства теплой кровли:
классического типа и инверсионная (меняем местами теплоизоляцию и гидроизоляцию).

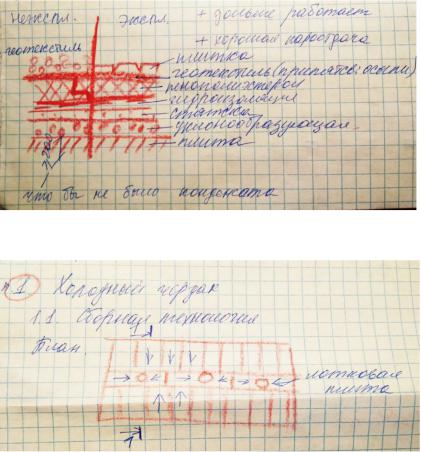

Инверсионный способ:
! Нельзя использовать минеральную вату в качестве утеплителя. Можно использовать в кач.утеплителя полистирол и пеностекло.
+легко ремонтировать
+дольше работает
+хорошая пароотдача
-не проверена долговечность
Холодный чердак
Если высота здания не превышает 10 м, отвод воды может быть выполнен через водосточные трубы, при большей высоте делается внутренний водосток
а) продольно-стеновая и каркасная системы
б) поперечно-стеновая система
Предпочтителен теплый чердак т.к.:
-не нужно утеплять чердачное перекрытие
-утепляется кровельная плита
-нет продухов
В чердачных крышах с теплым чердаком, чердак служит воздухосборной камерой системы вытяжной вентиляции здания. В центральной части теплого чердака устраивают общую вытяжную шахту высотой 4,5 м о верхней плоскости чердачного перекрытия.
30. Конструкции эксплуатируемых кровель.
Есть 2 вида эксплуатируемых кровель. Их отличие в том, что меняется местами теплоизоляция с гидроизоляцией.
1. Классическая
2. Инверсионная
31.Устройство балконов в зданиях с различными конструктивными системами. Балкон - открытая сверху и с боков площадка с ограждениями, выступающая за
внешнюю плоскость наружной стены здания. Конструктив балкона: Плита (несущая конструкция) + конструкции пола и ограждения.
Наиболее распространённое решение балкона - в виде консольной сборной ж/б плиты, заделанной в стену (решение для обоих вариантов А и Б).
Отличие: в кирпичных стенах (б) крепление плиты осуществляется в виде металлич. анкеров, заделываемых в кладку кирпичной стены. В крупнопанельных (а) - сваркой закладных деталей балконной плиты и стеновых панелей.
а) Конструкция балкона в бескаркасных крупнопанельных зданиях б) Конструкция балкона в
кирпичном здании
+в) вариант решения края балкона
*h ограждения ≥1000 мм для зданий до 9эт; ≥1200 мм для зданий выше 9эт.
*Пол балкона на 50...80 мм ниже уровня пола комнат и с небольшим уклоном от стены.
1 |
- закладная деталь |
6 - дверная коробка |
11 - пов-ть заводской |
||
готовности |
|
|
|
|
|
2 |
- стойка ограждения |
7 - утеплитель |
12 - сливной камень |
||
3 |
- гидроизоляция |
8 |
- конструкция пола |
13 |
- стальной анкер |
4 |
- цементный раствор |
9 |
- плита перекрытия |
14 |
- оконная коробка |
5 |
- керамическая плитка |
10 - консольная балкон. плита |
15 - покрытие пола |
||
балкона
32. Виды лоджий. Устройство лоджий в зданиях с различными конструктивными системами.
Лоджия - площадка, заглубленная внутрь объема здания, окруженная стенами с 3-х сторон. Создает западающее открытое помещение. Наличие боковых стенок (щек) - отличие лоджий от балконов.
(доп) * плиты лоджий отдельны от плит перекрытия; пол лоджий как и у балкона, но если под или над лоджией находится отапливаемое помещение, то плиту лоджии утепляют; ограждение как у балкона, но щель между ограждением и плитой не устраивают (но в углах делают отверстия, чтоб уходила вода).
3 вида:
г) Западающая (встроенная) д) Частично западающая е) Навесная (выступающая)
(на картинке: 1- наружная стена здания, 2- стенки лоджии, 3- ограждение)
При продольных несущих стенах: 1- встроенная; 2 - выступающая
* Плита лоджии упирается на приставные стенки, которые устанавливаются на свои фундаменты:
При поперечных несущих стенах:
3 - западающая лоджия, опирается на поперечные стены; 4 - выступающие стены. Плита лоджии опирается на продолжение поперечной несущей стены, а стены лоджии навесные, крепятся к поперечным несущим стенам (верхним краем), а нижним краем крепится к стене с помощью закладных деталей.
При наружных навесных стенах В этом случае стены лоджии опираются
на кронштейн, который опирается на поперечную несущую стену.
5 - западающие лоджии;
6 - выступающие лоджии
*Плиты лоджий опираются на приставные стены, которые стоят на собственном фундаменте.
*Плиты и стены опираются на консоли колонн (поэтажно)
33. Виды эркеров. Устройство эркеров в зданиях с различными конструктивными системами.
Эркеры - огражденная наружными стенами часть помещения, выступающая за внешнюю плоскость фасадной стены и освещаемая одним или несколькими окнами.
-Позволяют увеличить освещенность и инсоляцию помещений.
-Конструируются как с несущими стенами, так и ненесущими наружными стенами.
-Устраиваются как на всю высоту здания, так и со 2-го или 3-го этажей. Могут заканчивать не в уровне карниза.
а) Конструкция несущих стен. Эркер начинается с 1 этажа. Ограждающие его несущие стены опираются на собств. фундамент.
б) Конструкция на кронштейнах. Эркер начинается со 2 или 3 эт. Кронштейн в основании эркера и является его несущей частью. Кронштейны применяют в каменных зданиях с толстыми стенами для надежного закрепления консольных конструкций. Стены эркера - легкие навесные.
в) Конструкция на поэтажных консольных плитах.
В крупнопанельных зданиях. Стены эркера - легкие навесные, опираются на поэтажно защемленные в стенах здания консольные несущие конструкции эркера в виде балок и плит.
г) Конструкция на консольных выпусках плит перекрытий.
Консольные плиты имеют опорное и контурные рёбра. Нижние и верхние перекрытия эркеров, являющиеся элементами наружных ограждающих конструкций, утепляют.
34. Противопожарные требования, предъявляемые к лестнично-лифтовым узлам многоэтажных жилых зданий. Требования к путям эвакуации.
Лестнично-лифтовой узел многоэтажного жилого дома должен включать: лестницу, лифты, на первом этаже — вестибюль и мусоросборник, а в типовых этажах — лифтовые холлы, отделяемые дверями, из которых можно попасть в коридоры, ведущие ко входам в квартиры, на незадымляемую (или обычную) лестницу, а также к мусоропроводу (рис. 3, а, б).
Планировка лестнично-лифтового узла жилых домов секционного типа при этажности до девяти — десяти этажей не требует применения особых противопожарных мероприятий. Квартиры должны иметь выход на одну лестницу 830-860 (обычную) и
переходы по балконам из секции в секцию при наличии наружных лестниц в торцевых секциях или при добавлении лестницы третьего типа.
В жилых домах с этажностью более девяти этажей значение лестнично-лифтового узла возрастает и изменяется устройство лестничной клетки.
Пожарные нормы предусматривают три типа незадымляемых лестничных клеток, из них в жилых домах используют только два. Первый тип лестничной клетки должен иметь вход через наружную воздушную среду — по балконам, лоджиям, открытым переходам, галереям. Второй тип Лестничной клетки имеет в своем объеме устройство, при помощи которого осуществляется подпор воздуха при пожаре (рис. 4, а, б)
Считается, что повседневно жители этих домов пользуются для вертикальных передвижений только лифтом, лестница предназначена для аварийного использования. В целях незадымляемости лестничной клетки первого типа во время пожара предусмотрена ее полная изоляция от всех коммуникационных помещений жилого дома. Она должна быть связана непосредственно только с внешней средой, а выход из нее в первом этаже должен вести прямо на улицу, что и делает ее использование безопасным.
35. Выбор типа и количества лестничных клеток в зависимости от планировочной схемы жилого дома, высоты расположения верхнего этажа, суммарной площади квартир на этаже.
При выборе типов лестничных клеток следует иметь в виду ограничения, связанные с суммарной площадью квартир (жилых ячеек общежитий) на этаже и с отметкой пола верхнего этажа жилого здания.
Отметки пола верхнего этажа жилого здания определяются от уровня проезжей части ближайшего к дому проезда до уровня пола последнего этажа независимо от того, является ли этот этаж жилым или нежилым (в том числе мансардным), первым или вторым (а также другим) уровнем квартиры.
При площади квартир (жилых ячеек общежитий) на этаже секции до 550 м2 в жилом здании следует проектировать один эвакуационный выход из каждой квартиры (жилой ячейки) на следующие типы лестниц при отметке пола не более (табл.6, 7 и 8):
68,5 м (до 25 этажей включительно) - на незадымляемую лестничную клетку 1-ого типа; 46,1 м (до 17 этажей включительно) - на незадымляемую лестничную клетку 2-го типа с
выходом на нее через тамбур (внеквартирный коридор или лифтовой холл) или незадымляемую лестничную клетку 3-го типа с подпором воздуха в тамбур-шлюзе при пожаре; 26,5 м (до 10 этажей включительно) - на обычную лестничную клетку 1-го типа;
26,5м (до 10 этажей включительно) - на обычную лестничную клетку 2-го типа с верхним естественным освещением через световые проемы в покрытии; 6,9 м (до 3 этажей включительно) - на обычную лестничную клетку 2-го типа с верхним
естественным освещением через светопроемы площадью не менее 3,75 м2, при устройстве в квартирах 2-го и 3-го этажей балконов или лоджий с глухим простенком шириной не менее 1,2 м, а также просвета между маршами не менее 0,7 м.
Если в жилом здании с отметкой пола верхнего этажа не более 26,5 м (до 10 этажей включительно) проектируется обычная лестничная клетка 2-го типа с верхним естественным освещением, то необходимо также предусматривать:
защитные сетки под светопроемами в покрытии; площадь светопроемов - не менее 11,5 м2;
световую шахту на всю высоту лестничной клетки с площадью горизонтального сечения не менее 4 м2; выходы из квартир на лестничную клетку через внеквартирный коридор, холл или тамбур;
в каждой квартире балкон или лоджию с выходом на наружную лестницу, поэтажно соединяющую их до отметки пола не более 4,1 м (2-й этаж); автоматическую пожарную сигнализацию в квартирах и внеквартирных коридорах;
открывание створок (фрамуг) в светопроемах дистанционными устройствами или вручную.
Этот тип лестничной клетки не допускается проектировать в общежитиях и специализированных квартирных жилых домах для престарелых и семей с инвалидами.
-тип Л1 - с остекленными или открытыми световыми проемами в наружных стенах на каждом этаже Лестничная клетка типа Л1 применяется в жилых зданиях высотой до 28 м. Она
характеризуется наличием на каждом этаже остекленных (или открытых) проемов в наружных стенах площадью не менее 1,2 м2.
- типа Л2 - с верхним естественным освещением через остекленные или открываемые проемы в покрытии с учетом требований 6.35 и 6.39* Лестничная клетка типа Л2 применяется в жилых зданиях высотой, как правило, не
более 9 м. Допускается ее применение в жилых зданиях высотой до 12 м. Она характеризуется наличием в покрытии остекленных (или открытых) проемов площадью не менее 4 м2 или световых фонарей.
Влестничных клетках типа Л2 следует предусматривать просветы между маршами шириной не менее 0,7 м или световую шахту на всю высоту лестницы площадью горизонтального сечения не менее 2 м2. Для удаления дыма в случае возникновения пожара следует предусматривать открывающиеся створки (фрамуги) в остекленных световых проемах в покрытии или световом фонаре. Открывание створок может осуществляться вручную (при высоте здания до 9 м) и дистанционными устройствами (при высоте до 12 м).
Вжилых зданиях высотой до 12 м с лестничной клеткой Л2 следует предусматривать в квартирах автоматическую пожарную сигнализацию, а из квартир, располагаемых выше 4 м, также аварийный выход в соответствии с 6.20* СНиП 21-01.
Лестничная клетка типа Л2, как правило, выполняется в центре плана секции или односекционного жилого здания, при этом в ее объеме могут размещаться двух-, трех- и четырехмаршевые лестницы. При двух- и четырехмаршевых лестницах входы в квартиры могут устраиваться с обеих площадок - с поэтажной и промежуточной, при трехмаршевой - с одной лестничной площадки.
36. Применение в жилых зданиях незадымляемых лестничных клеток.
Незадымляемая лестничная клетка типа Н1 носит обязательный характер присутствия в сооружениях с высотой превышающую 30 метров.
Возможность выхода на данную лестницу осуществляется через коридор на открытую площадку. Это могут быть незастекленная веранда или обычный балкон, а также любая другая площадка, имеющая специальное ограждение и находящаяся за пределами здания.
Лучшим вариантом для расположения лестниц Н1 является угловая часть многоэтажки. Это трактуется необходимостью изолированного выхода от
