Температурные швы – делят здание на отсеки от уровня земли до кровли включительно. Расстояние между темпер швами зависит от материала кладки стен, марки раствора и расчетной зимней температуры района строительства. Осадочные швы – для избегания появления в зданиях опасных деформаций. Разделяют здание по всей длине, включая фундамент (принципиальное отличие от температурного шва).

Температурно-осадочные швы – если необходимо применять деформационные швы разных видов. В ж/б каркасах – в виде ряда двойных колонн или двухсторонних консолей.

Антисейсмические швы – в районах, подверженных землетрясениям. По линиям антисейсмических швов располаг двойные стены или ряды несущих стоек, входящих в системы несущих остовов. Разрезают здание на отсеки.

Усадочные швы – в стенах из монолитного бетона, в т.ч. глинобетона. Препятствуют возникновению трещин. В процессе твердения монолит стен ширина усадочных швов увеличив, по окончанию усадки стен швы наглухо заделывают.

11. Стеновой (бескаркасный) несущий остов крупнопанельных зданий. Конструктивные системы с узким, широким и смешанным шагом. Обеспечение жесткости и устойчивости здания в различных конструктивных системах стенового несущего остова.

Стеновой (бескаркасный) несущий остов крупнопанельных зданий подразделяется на следующие конструктивные системы:

А. Поперечно-стеновая система Плиты перекрытия опираются на поперечные стены. Продольные стены в данном случае самонесущие и выполняют функцию диафрагмы жесткости, в связи с чем несущий остов более устойчивый и жесткий. Продольные наружные стены ограждающие, выполняются из легкого материала в виде самонесущих, ненесущих и навесных стен или панелей.

Б. Продольно-стеновая система Используется до 16 этажей. Наружные и внутренние несущие стены продольно расположены, причем параллельных стен может быть две, три и четыре.Необходимы поперечные стены. Плиты перекрытия опираются на продольные стены, образуя жесткие горизонтальные диафрагмы.Торцевые и поперечные стены служат элементами жесткости.

В. Перекрестная система Несущие стены расположены продольно и поперечно. Используется в торцах здания.

Разновидностями таких систем являются системы:

− с узким шагом (2,4-4,2 м); − с широким шагом (4,8-8.1м); − со смешанным шагом; −с большим или крупным шагом (9 и 12 м).

*Жесткостью несущего остова называется его способность сохранять первоначальную форму под действием приложенных нагрузок в течение всего заданного срока службы здания.

*Устойчивость несущего остова кроме жесткости определяется его сопротивляемостью против опрокидывания под влиянием внешних сил.

12. Конструктивные узлы сопряжений внутренних несущих панелей и плит перекрытий в крупнопанельных зданиях (горизонтальные стыки). Передача усилий. Соединение стеновых панелей между собой (вертикальные стыки).

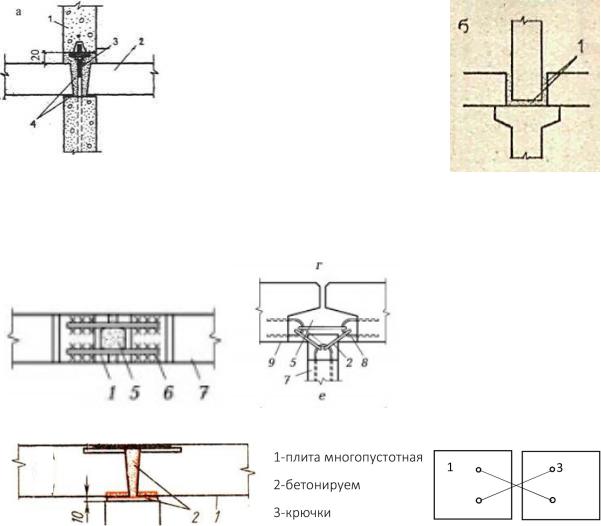

Передача вертикальных усилий в горизонтальных стыках между панелями представляет наиболее сложную задачу крупнопанельного строительства. Существует 2 основных типа соединений:

платформенный стык, особенностью которого является опирание перекрытий на половину толщины поперечных стеновых панелей, т. е. ступенчатая передача усилий, при которой усилия с панели на панель передаются через опорные части плит перекрытий (рисунок а);

контактный стык с опиранием перекрытий на выносные консоли и непосредственной передачей усилий с панели на панель (рисунок б);

рисунок А:

1 — панель стены;

2 — панель перекрытия;

3 — фиксатор;

4 — цементный раствор; рисунок Б:1-цементный раствор

Вертикальные стыки: 2 основных типа – «на сварке» (страдает звукоизоляция) и связь типа

«петля-скоба» 1 – стальной стержень, 2 – стальная скоба, 5 – бетон замоноличиваем, 6 – закладная

деталь, 7 – панель внутренней стены, 8 – петлевой арматурный выпуск, 9 – панель наружной стены

.

Многопустотные плиты (толщина 220 мм) крепятся друг другу анкерными связями:

13. Варианты конструктивных решений стенового несущего остова из сборно-монолитного железобетона.

Сборно-монолитная технология – промежуточный вариант между полносборной и монолитной технологиями.

Одни конструкции возводятся в условиях стройки, другие – монтируются из готовых элементов.

На монолитные стены укладываются сборные плиты;

На сборные стены (из кирпича или блоков) опирается монолитное перекрытие.

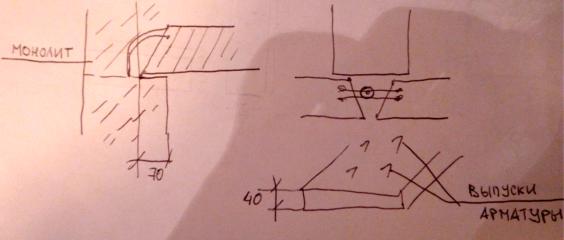

Слева – сборная плита по монолитным стенам: поэтажная заливка до границы -> укладка плиты и т.д.. Справа – несъемная опалубка для монолитного перекрытия. Можно устанавливать по сборным стенам (из блоков или кирпича).

14. Монолитная технология возведения зданий со стеновым несущим остовом. Сопряжение перекрытий с несущими стенами.

Технологии возведения зданий со стеновым несущим остовом из монолитного ж/б Со стенами из монолитного ж/б Монолитными конструкциями называются строительные конструкции, главным

образом бетонные и железобетонные, основные части которых выполнены в виде единого целого (монолита) непосредственно на месте возведения здания или сооружения.

Узлы сопряжения плит перекрытий с монолитными стенами в зависимости от способа передачи сжимающих усилий и типа плит перекрытий рекомендуется проектировать контактными, платформенными или комбинированными В контактном узле сжимающие усилия передаются только через монолитный бетон

несущей стены (рис. 8). В контактном узле можно применять монолитные, сборные и сборно-монолитные перекрытия, включающие сборные плиты-скорлупы, которые выполняют функции опалубки. Сборные плиты перекрытий заводятся за грань стены на величину 90 мм.

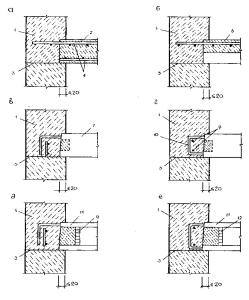

Контактные узлы наружных монолитных стен.

а — при монолитных плитах перекрытия; б — при сборно-монолитных плитах перекрытия; в — при сборных сплошных плитах перекрытия и связях со стенами посредством отдельных стержней; г — то оке, при петлевых связях; д - при сборных многопустотных плитах перекрытия и связях со стенами посредством отдельных стержней; е — то же, при петлевых связях.

При платформенном стыке сжимающие усилия передаются через опорные участки плит перекрытий, При устройстве платформенного стыка применяются сборные и сборно-монолитные перекрытия, включающие сборные плиты-скорлупы (рис.9).

Комбинированные стыки образуются сочетанием контактного и платформенного стыков.

Для повышения несущей способности несущей способности контактных и комбинированных стыков железобетонных стен предусматривается установка в стыках

вертикальной арматуры. Платформенные стыки внутренних монолитных стен а - при сборных сплошных перекрытиях и связях посредством сварки закладных

деталей; б- то же, при связях посредством сварки выпусков арматуры; в - при сборных многопустотных плитах перекрытиях; г - при сборно-монолитных перекрытиях; цифровые обозначения 1-12 см. на рис. 16:13-растворный шов; 14 - бетонная пробка; 15 - связи многопустотных

15. Каркасный несущий остов в сборной технологии возведения. Элементы несущих конструкций сборного каркасного несущего остова. Обеспечение жесткости в каркасных несущих остовах.

Элементы: колонны, ригели, плиты перекрытия

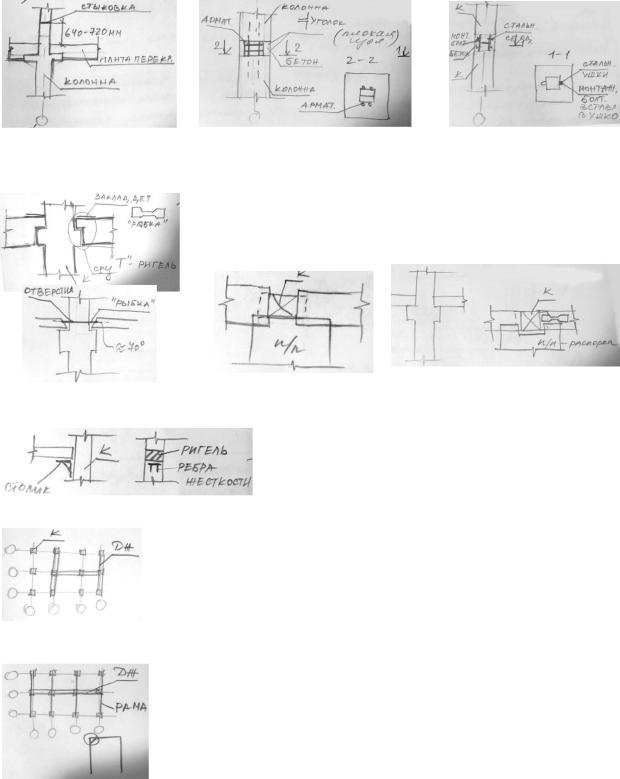

Колонны: hзд до 16 эт., П (пролёт) = 6 м -> 400х400 ммhзд > 16 эт., П = 6 м -> 800х800 мм или 400х400 с увеличением класса бетона

Стыки колонн:

а) контактный стык б) стык колонн с гибкой арматурой (сварка) в) стык колонн с жесткой

арматурой со стальн. серд.)

Ригели: ригель со срезом ригель без среза

Шарнирное соединение (с помощью закладной детали «рыбка»)

В

случае перекресного положения ригелей на 1 колонную опирается 4 ригеля. Поперечные ригели опираются на свесы колонн, продольные – на опорный столик».

Жесткое соединение

Жесткость каркасных зданий:

1.Связевая система – диафрагма жесткости ставится в 2-х взаимно перпендикулярных плоскостях

2.Рамно-связевая – в одном направлении (преимущественно поперечном) ставится рама, а перпендикулярно ей – диафрагма жесткости. Рама – жесткие узлы.

16. Конструкции колонн и ригелей сборных каркасных зданий. Узлы сопряжений колонн между собой и ригелей с колоннами (жесткое и шарнирное соединение). Опирание плит на ригели. Назначение и устройство капителей.

Сборные железобетонные каркасы являются основным типом каркасов многоэтажных зданий. Этот каркас в гражданских зданиях состоит из одноили двухэтажных стоек (колонн) -и ригелей таврового или прямоугольного сечения. По высоте стойки соединяются сваркой стальных оголовков колонн между собой или сваркой концов арматурных стержней, выпущенных из тела стоек с последующим замоноличиванием стыка. Стыки стоек при этом располагают в каждом этаже или через этаж на расстоянии 0,6—1 м от уровня пола. Ригели присоединяют к стойкам сбоку с помощью сварки закладных стальных деталей, предусмотренных в этих конструктивных элементах, и с последующей заделкой бетоном.

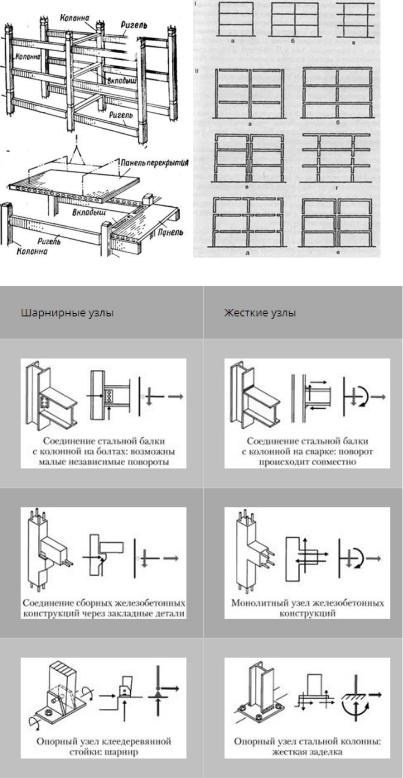

Примеры узловых соединений и схемы передачи усилий

Отличительным признаком шарнирного узла является возможность независимого поворота его элементов. При этом следует помнить, что речь всегда идет об очень малых значениях углов поворота.

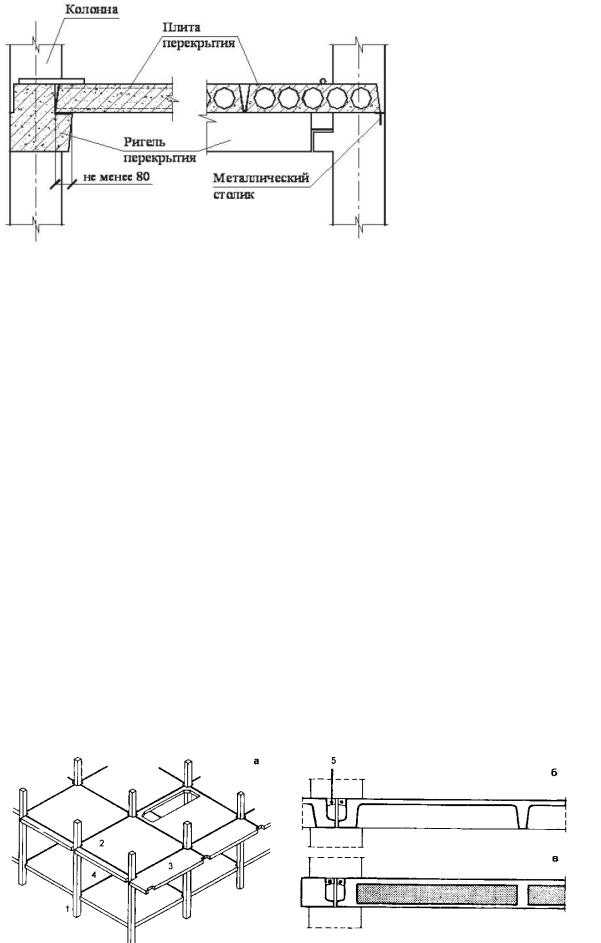

Схема опирания плит на Ригели

Назначение капителей:

·обеспечить необходимую жесткость, сопряжений перекрытий с колоннами в системе каркаса здания;

·увеличить прочность плиты перекрытия на излом;

·обеспечить плиту от продавливания в месте ее опирания на колонны;

·увеличить жесткость перекрытия.

Основное конструктивное назначение капителей в том, чтобы обеспечить жесткое Сопряжение перекрытия с колоннами, уменьшить размер расчетных пролетов панелей и создать опору для панелей.

17. Варианты конструктивных решений каркасного несущего остова из сборно-монолитного железобетона. Безригельный (безбалочный) каркас.

Несущий остов каркасного здания представляет собой систему, состоящую из несущих колонн, опирающихся на них перекрытий и покрытия и связей, обеспечивающих неизменяемость пространственной геометрической формы и устойчивость здания.

Различают 4 типа конструктивных типа конструктивных каркасных систем по типу горизонтальных несущих конструкций: с поперечным расположением ригелей, с продольным, с перекрестным, с безригельным каркасом.

В безригельном (безбалочном) каркасе используется больше арматуры, однако ригель всё равно присутствует, но он плоского устройства.

18. Монолитная технология возведения зданий с каркасным несущим остовом. Сопряжение ригеля с колонной.

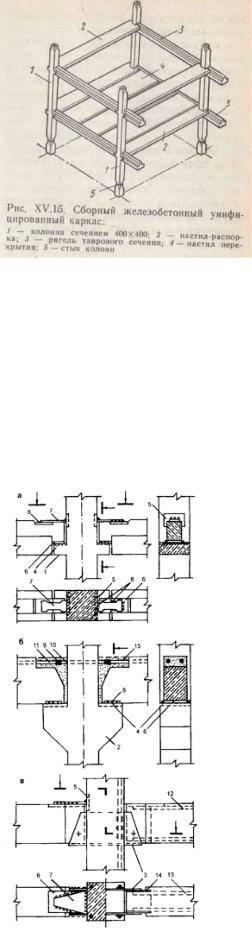

Сборный железобетонный унифицированный каркас представляет собой связевую каркасную систему, образованную сборными железобетонными колоннами высотой на 2..3 этажа и Т-образными ригелями с полкой для опирания плит перекрытия.

Общая устойчивость здания обеспечивается совместной работой дисков перекрытий и вертикальными диафрагмами жесткости. Высоты этажей в унифицированном каркасе приняты 3,0; 3,3; 3,6; 4,2; 4,8; 6,0; 7,2 Пролеты ригелей – 1,8; 2,4; 3,0; 3,6.. 9 м. Ригели таврового сечения. Колонны каркаса сечением 400х400 мм высотой в 2-3 этажа применяются в зданиях не более 16 этажей. Стык колонн выполняется на расстоянии 730мм выше уровня перекрытия – соединения арматурных выпусков производится на ванной сварке. В нижнем уровне колонны жестко защемлены в фундаментах – сборных железобетонных башмаках.

А) Т – образный ригель

Б) Ригель свесов не имеет

Соединение ригеля с колонной А) шарнирное соединение ( связевая система ) соединение происходит с помощью детали рыбки .

Б) Жесткое соединение

19. Безригельный и бескапительный каркас в монолитной технологии. Данное решение обеспечивает возможность строительства зданий любой конфигурации в плане, с различными объемно-планировочными решениями, а также ведет к снижению трудозатрат, капитальных вложений и расхода стали.

Возведение зданий из монолитного железобетона позволяет избежать монтажных стыков в несущих конструкциях и повысить их жесткость. Простоте изготовления и монтажа, в возможности получения гладкой поверхности без устройства подшивного потолка и в

значительной свободе планировочных решений. Небольшая конструктивная толщина плит междуэтажных перекрытий дает возможность уменьшить объем здания в сравнении с балочным перекрытием на 10—12%. По жесткостным качествам каркас с бескапительным перекрытием не уступает обычным рамным каркасам, а в ряде случаев является экономически целесообразным. Однако трудностью является расчет и конструирование стыков колонн с плоскими перекрытиями. Данные узловые сопряжения являются одними из самых насыщенных арматурой мест в каркасе здания, при проектировании которых требуется обеспечить несущую способность, трещиностойкость и технологичность.

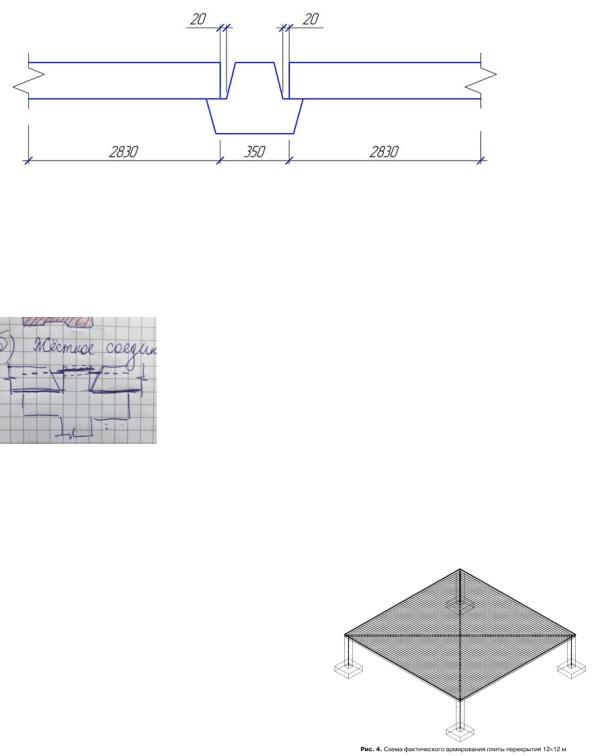

Согласно результатам расчетов, проведенных в нескольких программных комплексах, наиболее эффективное армирование большепролетных безбалочных бескапительных

монолитных перекрытий является дополнительное армирование непрерывными пространственными каркасами, расположенными по диагоналям плиты между колоннами.

20. Приемы архитектурного разнообразия, применяемые в современном индустриальном строительстве (планировка и силуэт зданий, разрезка стены на панели, отделка панелей).

Силуэт продиктован назначением и целесообразностью. Величина объекта зависит от габаритов оборудования производства. Объемно-планир. и констр. решения зависят от технологический процессов и тех. требований. Требования к пром.зданиям:

функциональная целесообразность, прочность, экономичность, потребности работников (художественная выразительность, санитарные условия, пожарная безопасность, температурно-влажн. режим). Характерным приемом арх. разнообразия явл. членение фасадов (панельная разрезка, ритм простенков и оконных проемов), в южных районах ритмичное размещение солнцезащитных устройств, активное использование декор. характеристик материалов фасадов, благоустройство.

По назначению разделяют на: производственные, вспомогательные, складские, энергетический, транспортные.

По конструктивным решениям: одноэтажные (одно- и многопролетные, крановые, бескрановые, фонарные и бесфонарные. констр. сист - каркасная), многоэтажные. Как ограждающие кострукции: неутепленные панели (ребристые, сплошные плиты, асбестоцементные волнистые листы, стальной профилированные настил, металлические панели), утепленные панели (сплошные, офактуренные).

Применяют отдельные оконные проемы и ленточное остекление. На крыше возможно размещение фонаря для доп. освещения. +устройство аэрационного фонаря.

21. Конструкция наружных навесных панелей крупнопанельных зданий и крепление их к несущим конструкциям здания в стеновых и каркасных несущих остовах.

Наружные стеновые панели: бетонные - однослойные (армированный легкий бетон, ячеистый бетон), двухслойные (редкое применение), трехслойные (конструктивный бетон, утеплитель, наружный огр. слой бетона). Связи между наружным и отделочным слоями могут быть жесткими или гибкими. Теплоизоляция – минеральная вата (каменная – базальтовая, диабазная), пенополистирол, пенополиуретан. ЖБ конструкции - полносборные (готовый элемент заводского изготовления, монтируется на стройплощадке), сборные ( монтаж каждого слоя на стройплощадке). Полносборные панели - несущие, самонесущие и навесные ( панели навешиваются на внутренние несущие стены или так и на колонны каркаса).

Крепление при стеновом несущем остове (на стальных скобах, замкнутые связи, безметаллическая связь):
