Крепление при каркасном несущем остове (панели устанавливаются на фасадные
ригели):

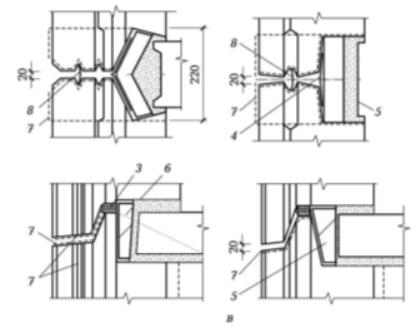

22. Требования к стыкам наружных навесных панелей. Устройство горизонтальных и вертикальных открытых и закрытых стыков наружных навесных панелей.
●Требования к стыкам внешних стеновых панелей:
1.Герметичность (непротекаемость при ливнях)
2.Воздухонепроницаемость (непродуваемость ветром)
3.Теплостойкость (швы не должны быть мостиком холода (мостик холода - место, где тепло покидает здание))
4.Звукоизоляция
5.Способность воспринимать температурные деформации
6.Точность геометрических форм при изготовлении
7.Эстетическая сторона вопроса
●Устройство горизонтальных и вертикальных закрытых стыков
1. Упругая прокладка 2. Герметизирующая мастика 3. Защитное покрытие 4. Оклейка рулонным гидроизоляционным материалом 5. Бетон замоноличивания В местах примыкания перекрытия или стен укладывается не горючий материал.
● Устройство вертикальных и горизонтальных открытых стыков. Открытый стык - вода может попадать в шов.
3. Защитное покрытие 4. Оклейка рулонным гидроизоляционным материалом 5. Бетон замоноличивания 6. Утепляющий вкладыш 7. Водоотводящий фартук 8. Водоотводная лента

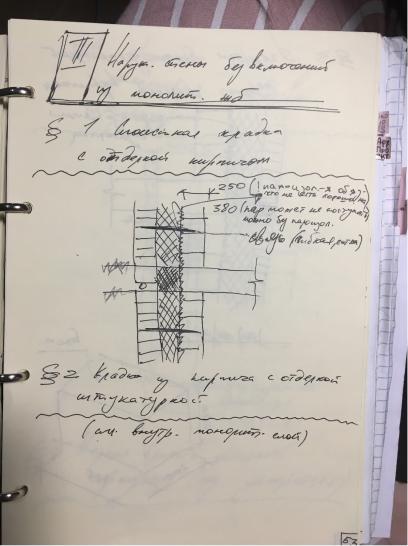

23. Конструкции ограждающих наружных стен с внутренним несущим слоем из монолитного железобетона.
•Стены полностью монолитные 5,2 метра
•Стены содержат монолитный слой
Несущий остов - единая пространственная система, конструкция воспринимающая все нагрузки действующие на здание.
Типы несущего остова: -поперечный -продольный -перекрестный
Монолитном домостроении используются все известные конструктивные системы:
-стеновая
-каркасная
-ствольная
-оболочковая
Монолитная технология возведения зданий позволяет легче получить более трансформируемое внутреннее пространство, увеличивает возможности проектирования более выразительных и разнообразных фасадов Но есть и минусы:
-зависимость от t-ных условий (удорожание за счет введения специальных добавок в бетон)
-необходимость обеспечения непрерывного бетонирования здания
(дополнительные мероприятия по подаче бетонной смеси при высоте здания, превышающей 12 этажей)
-повышенные машиноемкость и трудоемкость
-диафрагма жесткости
-деформационные швы
При возведении зданий монолитным способом бетоны должны иметь марку не менее М300 , М500 и М600.
Стеновые конструкции подразделяются на:
-малопролетные (4,8м)
-среднепролетные (7,2м)
-большепролетные (свыше 7,2м)
Применяют для строительства жилья - мало- и среднепролетные стеновые системы. Такие системы могут быть регулярные и нерегулярные.
Регулярные системы - системы с одинаковыми размерами стен по всей высоте здания и регулярно расположенными проемами.
Нерегулярные системы - системы с вертикальными и горизонтальными конструкциями разных типов и размеров, например, когда в здании есть и стены и колонны в качестве несущих элементов.
Несущие стены из монолита Выполняют их тяжелого(облегченного) бетона.
при назначении толщины стены выбирают ее оптимальную величину по условиям обеспечения прочности, звукоизоляции и огнестойкости.
По условиям звукоизоляции толщина межквартирной стены из тяжелого бетона = 160 мм для жилых зданий до 16 этажей и пролете до 4,8 м. При увеличении этажности или пролетов здания толщина стены = 180-200 мм.
Армирование стен осуществляется вертикальными каркасами и отдельными стержнями.

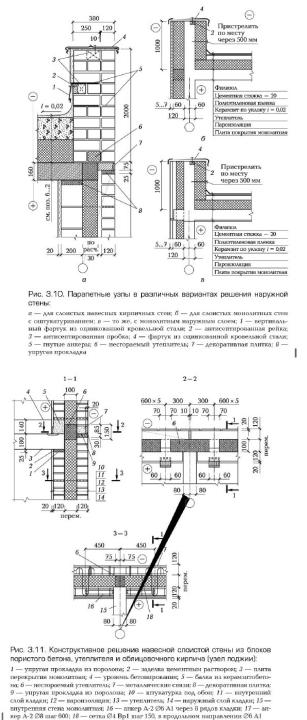

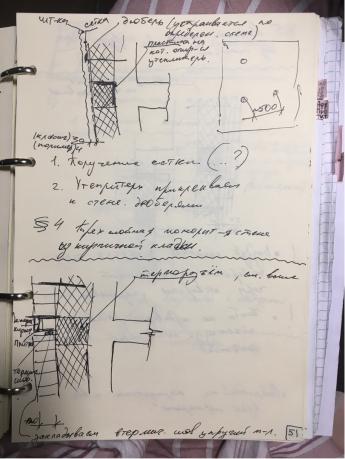

24. Слоистые конструкции наружных стен из мелкоштучных элементов (трёхслойные конструкции с эффективным утеплителем и слоями из кирпичной кладки, ячеистых блоков с наружной облицовкой из кирпича, со штукатурным фасадом и т.д.). Опирание
на плиты перекрытий. Связи между слоями.
25. Навесные вентилируемые системы. Принцип работы системы.
Навесные вентилируемые фасады - это конструкция, состоящая из облицовки и подоблицовочной конструкции, которая крепится к стене таким образом, чтобы между защитным декоративным слоем и стеной оставался воздушный вентиляционный зазор. Для утепления стен между облицовкой и стеной обычно устанавливают теплоизоляционный слой (лучше минеральная вата или стекловатные плиты). Наружная облицовка защищает теплоизоляцию от атмосферных воздействий, а летом выполняет функцию солнцезащитного экрана, отражающую значительную часть падающего на него теплового потока.
Благодаря наличию воздушного промежутка в вентилируемой системе и ограждения в окружающую среду удаляется внутренняя атмосферная влага.
Облицовочная конструкция состоит из кронштейнов, которые крепятся непосредственно на стену и несущих профилей, устанавливаемых на кронштейны из алюминия, оцинкованной или нержавеющей стали.

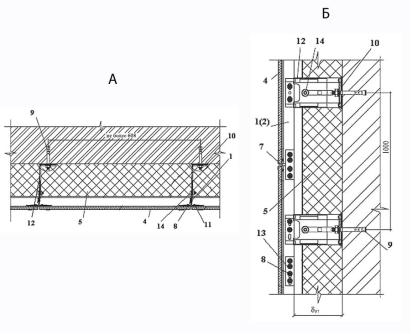

Вентилируемый фасад: А – вид в плане; Б – разрез по стене; 1 – направляющая из Т-образного профиля; 2 – направляющая из Г-образного профиля; 3 – кляммер; 4 – плита керамогранитная; 5 – минераловатная плита; 6 – кляммер К3; 7 – воздушная прослойка; 8 – заклепка вытяжная нержавеющая; 9 – анкерный дюбель; 10 – поронитовая прокладка; 11 – резиновая прокладка; 12 – кронштейн рядовой; 13 – стыковочный профиль; 14 – регулировочный винт
26. Классификация покрытий многоэтажных зданий.
Покрытие – конструктивное решение крыши, решение кровли. Кровля – часть покрытия, выполняющая сугубо ограждающие функции.
Классификация покрытия: 1.По уклонам:
-Плоские (от 1 до 2%);
-Пологие (от 3 до 8%);
-Скатные (до 10%).
2.По наличию чердака:
-Чердачные (теплый, холодный);
-Бесчердачные (совмещенные покрытия).
