58. Закон Ома для переменного тока.

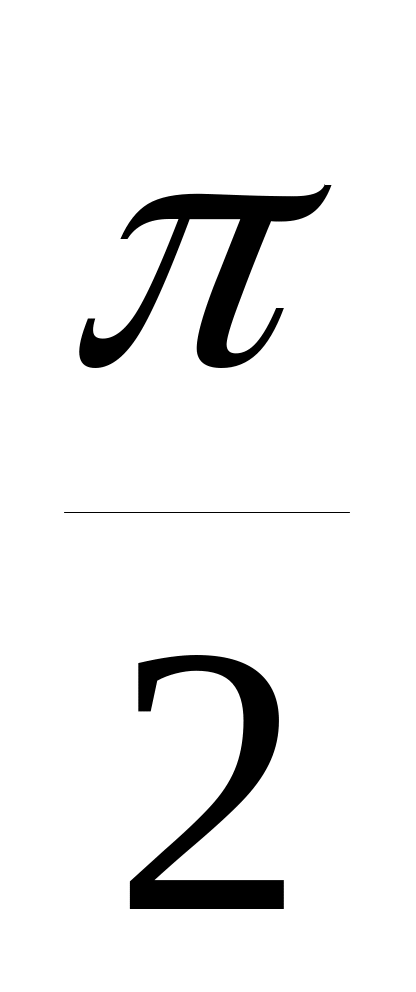

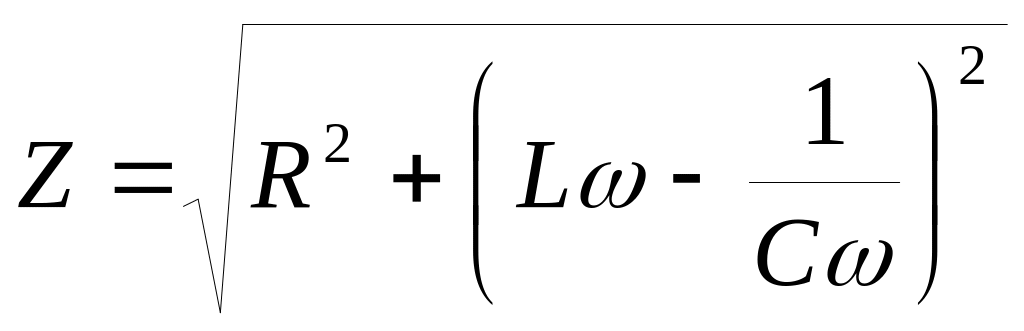

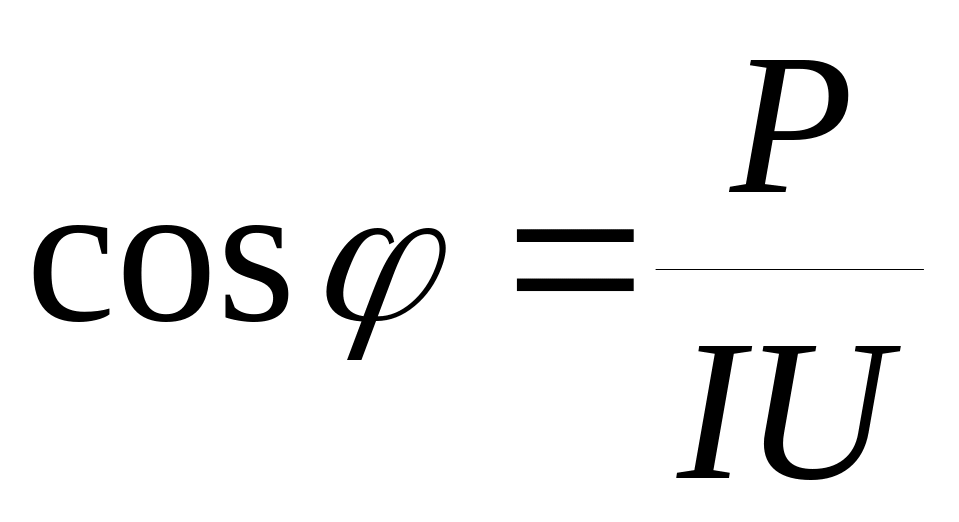

Рассмотрим цепь, состоящую из последовательно подключенных резистора, катушки и конденсатора. В любой момент времени приложенное напряжение равно сумме напряжений на каждом элементе. Колебания силы тока во всех элементах происходят по закону . Колебания напряжения на резисторе совпадают по фазу с колебаниями силы тока, колебания напряжения на конденсаторе отстают по фазе на от колебаний тока, колебания напряжения на катушке опережают по фазе колебания тока на (почему отстают-то???). Поэтому условие равенства суммы напряжений общему можно записать как . Воспользовавшись векторной диаграммой, можно увидеть, что амплитуда напряжений в цепи равна , или , т.е. . Полное сопротивление цепи обозначают . Из диаграммы очевидно, что напряжение также колеблется по гармоническому закону . Начальную фазу можно найти по формуле . Мгновенная мощность в цепи переменного тока равна . Поскольку среднее значение квадрата косинуса за период равно 0.5, . Если в цепи присутствует катушка и конденсатор, то по закону Ома для переменного тока . Величина называется коэффициентом мощности.
59. Резонанс в электрической цепи.

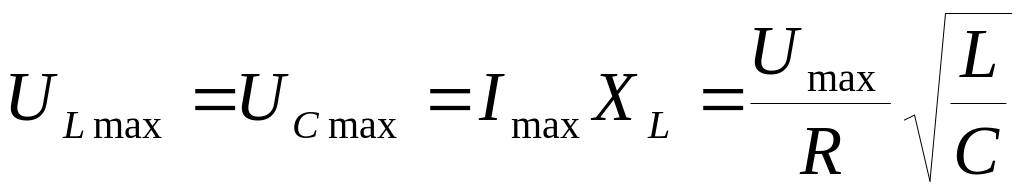

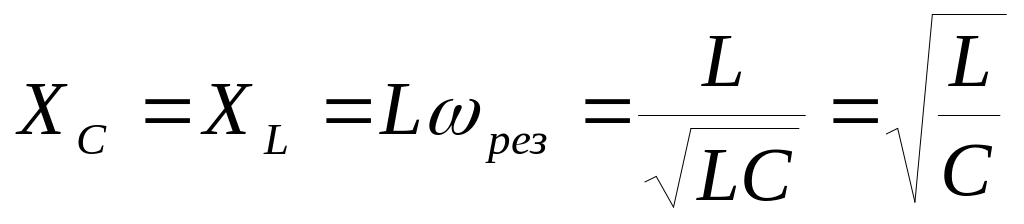

Емкостное и индуктивное сопротивления зависят от частоты приложенного напряжения. Поэтому при постоянной амплитуде напряжения амплитуда силы тока зависит от частоты. При таком значении частоты, при котором , сумма напряжений на катушке и конденсаторе становится равной нулю, т.к. их колебания противоположны по фазе. В результате, напряжение на активном сопротивлении при резонансе оказывается равным полному напряжению, а сила тока достигает максимального значения. Выразим индуктивное и емкостное сопротивления при резонансе: , следовательно . Это выражение показывает, что при резонансе амплитуда колебаний напряжения на катушке и конденсаторе могут превосходить амплитуду колебаний приложенного напряжения.
60. Трансформатор.

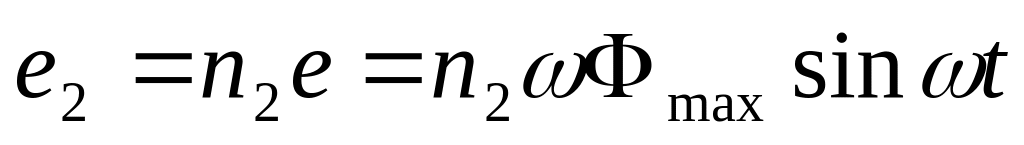

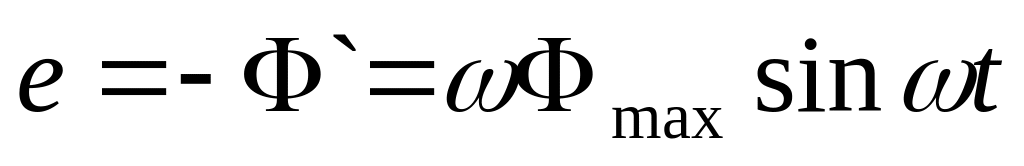

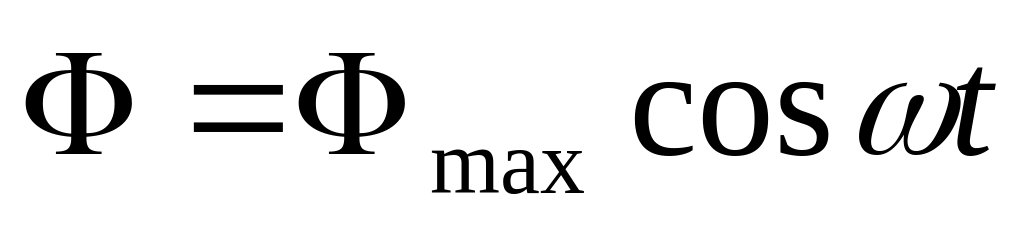

Трансформатор представляет собой две катушки с разным количеством витков. При приложении к одной из катушек напряжения в ней возникает ток. Если напряжение изменяется гармоническому закону, то по такому же закону будет изменять и ток. Магнитный поток, проходящий через катушку, равен . При изменении магнитного потока в каждом витке первой катушки возникает ЭДС самоиндукции . Произведение является амплитудой ЭДС в одном витке, всего же ЭДС в первичной катушке . Вторичную катушку пронизывает тот же магнитный поток, поэтому . Т.к. магнитные потоки одинаковы, то . Активное сопротивление обмотки мало по сравнению с индуктивным сопротивлением, поэтому напряжение примерно равно ЭДС. Отсюда . Коэффициент К называется коэффициентом трансформации. Потери на нагревание проводов и сердечников малы, поэтому Ф1Ф2. Магнитный поток пропорционален силе тока в обмотке и количеству витков . Отсюда , т.е. . Т.е. трансформатор увеличивает напряжение в К раз, уменьшая во столько же раз силу тока. Мощность тока в обоих цепях при пренебрежении потерями одинакова.
