Постановка задачи.

Проведение горизонталей по отметкам точек и построение продольного профиля.

Задание заключается в составлении топографического плана участка местности в масштабе 1:5000 и построении продольного профиля по заданному направлению с использованием AllPlan FT.

Для примера будут взяты следующие исходные данные:

Таблица отметок точек местности

Отметка

Отметка

Отметка

Отметка

Отметка

1

20.0

6

24.3

11

22.1

16

24.5

21

22.3

2

20.4

7

25.0

12

29.1

17

26.2

22

24.1

3

21.8

8

23.3

13

25.3

18

25.5

23

22.4

4

22.3

9

27.4

14

24.5

19

21.3

24

23.2

5

24.2

10

24.1

15

21.4

20

21.5

25

22.1

Высота сечения hс, 1 м

Перед началом работы.

В связи с тем, что данное руководство предназначено для людей, только начинающих работать в AllPlan, то будет правильнее сначала рассмотреть рабочее пространство программы, а также привести все настройки в соответствующий задачам вид.

Для этого после открытия программы включите Классическую стандартную конфигурацию (Вид/Стандартная конфигурация/Классическая стандартная конфигурация).

Создайте Новый проект, в котором и будет выполняться работа: (Файл/Открыть проект…/Новый проект). Теперь рассмотрим рабочее пространство программы:

МОДУЛИ

Установите следующие параметры:

Масштаб: 1:5000

Длина: м

Панели. Нажатие ПКМ.

Диалоговая панель

Установите масштаб и длину в соответствии с рисунком.

Теперь рассмотрим слои (Файл/Открыть слой или ЛКМ/Открыть слой):

П ринцип слоев аналогичен AutoCad и Photoshop, поэтому подробней остановимся только на различных режимах работы слоев:

  • Слой отключен

  • Пассивный

  • Фоновый активный

  • Активный

Включение соответствующих слоев регулируется нажатием иконок слева от его номера.

Непосредственное выполнение работы.

  1. Задание точек цмм (Цифровая Модель Местности)

  • Откройте слой 1, в панели Создания модуля Черчение кликните (прямоугольник),

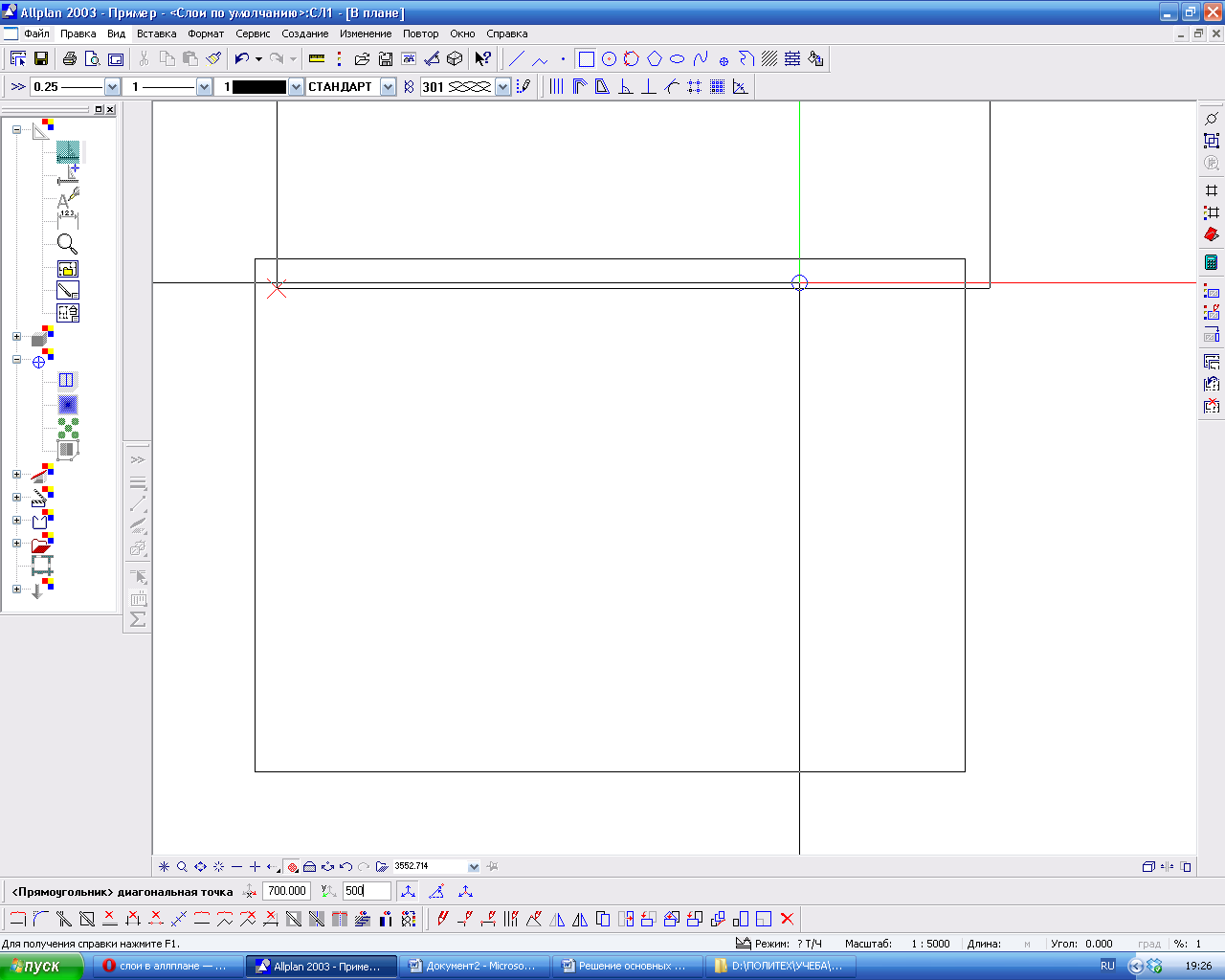

  • Во всплывшей Динамической панели выберем задание прямоугольника по диагонали, после кликните в любом месте рабочего пространства, далее в Диалоговой панели, находящейся в нижней части экрана вбейте Х=700, У=500

После чего нажмите Enter.

  • Для создания сетки в панели Создание-2 выберите (Параллельно) и последовательно отвечайте на вопросы в Диалоговой панели: выберете левую границу прямоугольника, зададите расстояние 100 м, укажите сторону размещения – кликните ЛКМ правее выделенной прямой, и в завершении, задайте количество линий – 6 штук. Аналогично постройте горизонтальные линии.

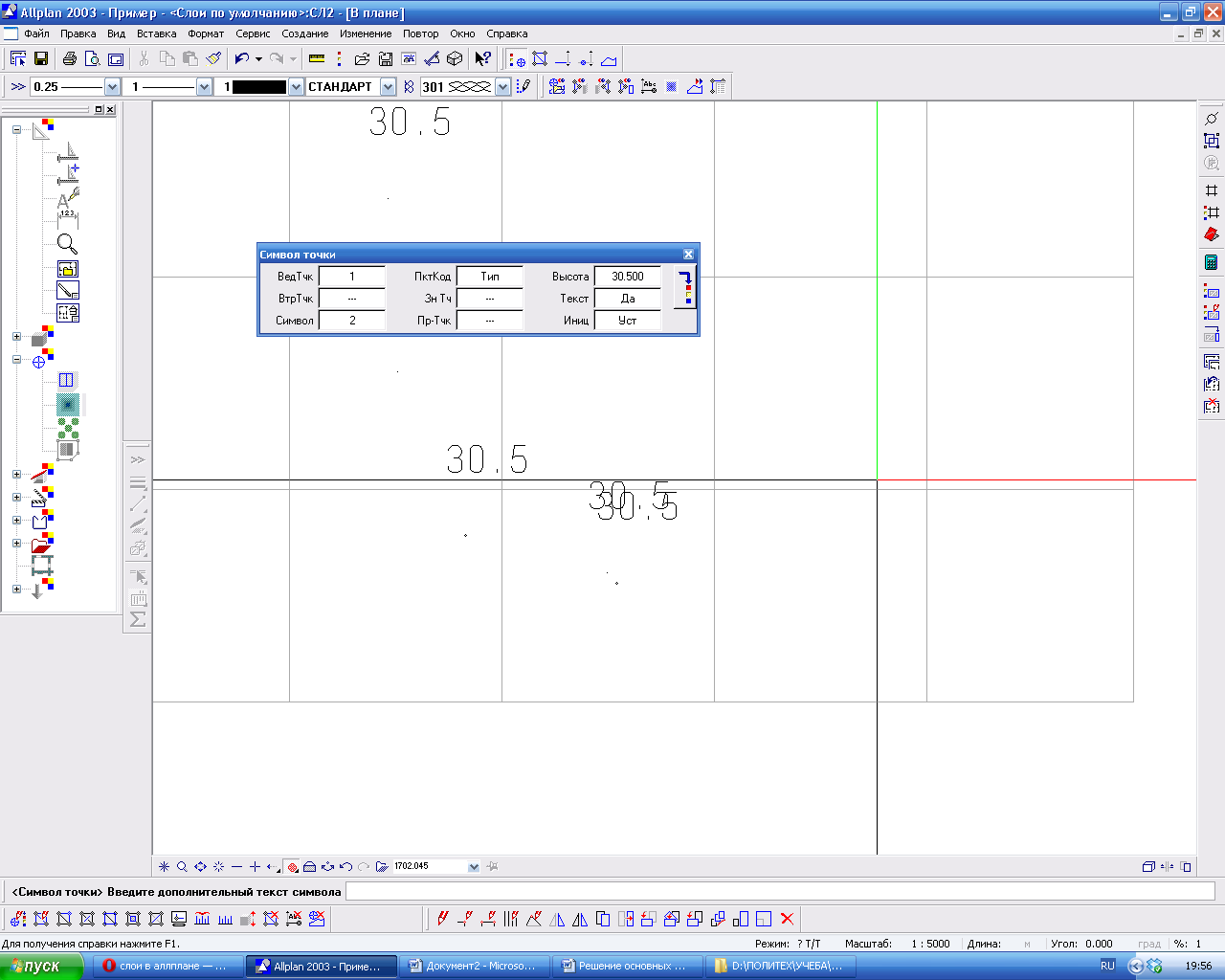

  • Теперь включите Слой 2, оставив Слой 1 работать в пассивном режиме. Зайдите в Модуль ГЕО - Цифровая Модель Местности и в панели Создание выберите (Символ точки) и задайте параметры в соответствии с рисунками:

А

Б

Задается высота точки

А

Б

  • После этого выполнения настроек нажмите ПКМ на белое поле и зайдите в Опции ввода точек/Привязки точек – включите все.

  • Далее работайте по следующему алгоритму: задаете высоту точки, нажимаете Enter, нажимаете ЛКМ в месте ее нахождения, нажмите Esc и повторяйте операцию, пока не нанесете все точки поверхности.

  • Зайдите в Слой 1 и удалите линии сетки, оставив лишь внешний прямоугольник.
