Построение комплексного чертежа
Задача №1
Построить комплексный чертеж точек А(40,30,15), B(10,0,30), C(0,25,10),
Задача №2
Д остроить недостающий третий вид точек А, В и С
Задача №3
Построить вид слева (профильную проекцию) треугольной пирамиды.
Задача №4
Построить вид сверху DАВС.
Прямые частного положения
Задача №5
Построить чертежи следующих прямых:
а) горизонтали h, расположенной под углом 30° к фронтальной плоскости Ф; отложите на ней отрезок длиной 40 мм;
б) фронтали , расположенной под углом 45° к горизонтальной плоскости Г; отложите на ней отрезок 30 мм;
в) профильной прямой р, под углом 60° к фронтальной плоскости Ф; отложите на ней отрезок 35 мм.
Задача №6
Построить чертежи проецирующих прямых и отложить на них отрезок длиной 30мм:
а) i1 плоскости Ф;
б) i2 плоскости Г;
в) i3 плоскости П.
Плоскости частного положения
Задача №7
Построить чертежи из трех видов:
а) равностороннего треугольника со стороной 30 мм, лежащего в горизонтальной плоскости Г;
б) квадрата со стороной 35 мм, лежащего во фронтальной плоскости Ф;
в) прямоугольного треугольника с катетами 25 и 40 мм, принадлежащего профильной плоскости П.
Задача №8
а) Через некоторую точку А (заданную фронтальной и горизонтальной проекциями) провести горизонтально-проецирующую плоскость Б под углом 45 к фронтальной плоскости и построить равносторонний треугольник, принадлежащий этой плоскости;
б) Через точку В (заданную фронтальной и горизонтальной проекциями) провести фронтально-проецирующую плоскость Д под углом 30 к горизонтальной плоскости и построить квадрат, принадлежащий этой плоскости.
Задача №9
Определить, является ли DАВС проецирующей плоскостью?
Задача №10
Плоскость DАВС – горизонтально-проецирующая. Достроить вид сверху (горизонтальную проекцию) треугольника.
4. Прямые общего положения. Определение
натуры отрезка и углов его наклона к плоскостям проекций
Задача №11
Построить чертеж восходящей прямой l , выбрать на ней произвольные точки А и В; определить длину отрезка АВ и угол его наклона к горизонтальной плоскости.
Задача №12
Построить чертеж нисходящей прямой t, выбрать на ней произвольные точки С и D; определить натуру отрезка CD и угол его наклона к фронтальной плоскости.
Задача №13
Достроить вид сверху восходящего отрезка АВ, наклоненного к фронтальной плоскости под углом 30.
Задача №14

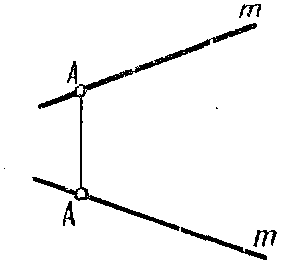

Построить проекции отрезка АВ, принадлежащего прямой m, если длина АВ=35мм.
Задача №15
Задача №16

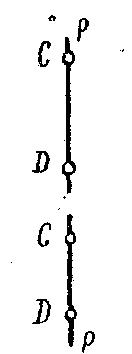

Разделить точкой Е в отношении СЕ/ED=2/3 отрезок CD прямой профильного положения p.

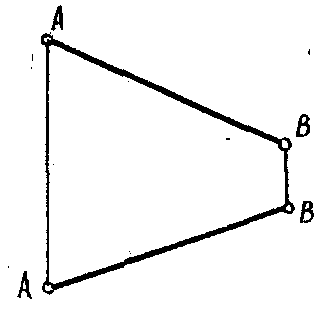

Разделить в отношении АС/CB=1/4 отрезок прямой общего положения АВ.
