Приложение 1

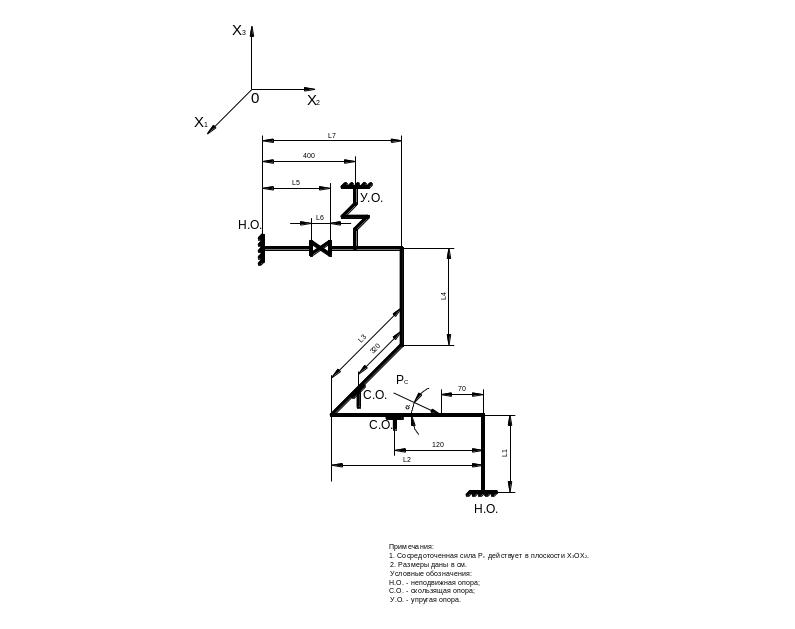

Рис. П1.1 Исходная схема трубопроводной системы №1

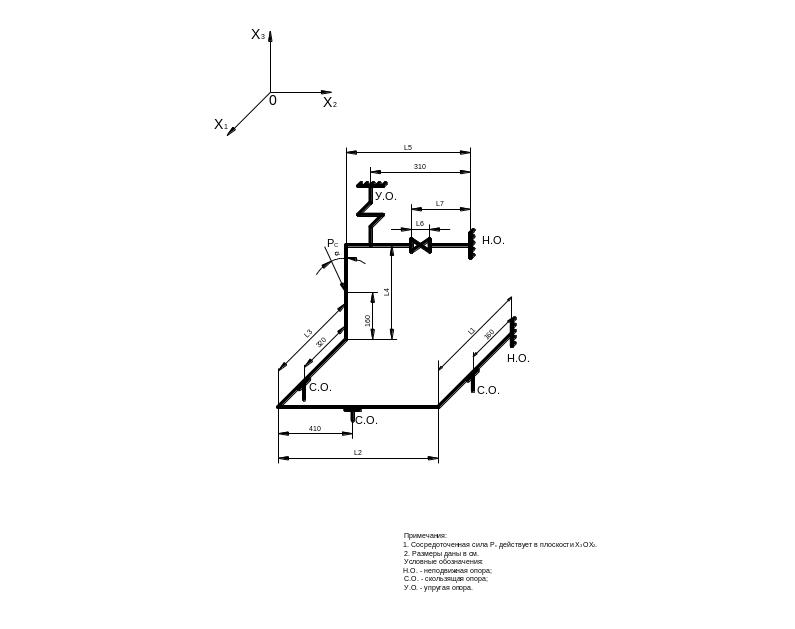

Рис. П1.2 Исходная схема трубопроводной системы №2

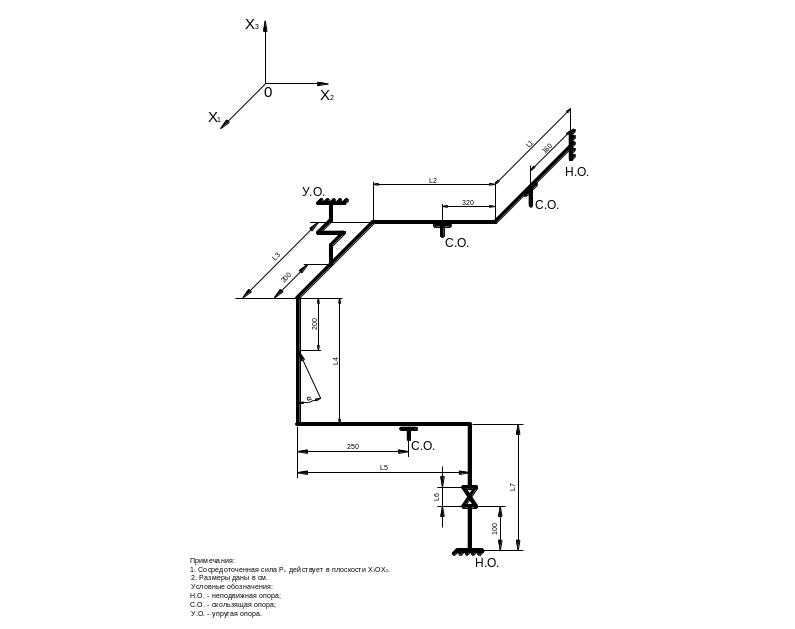

Рис. П1.3 Исходная схема трубопроводной системы №3
Рис. П1.4 Исходная схема трубопроводной системы №4
Рис. П1.5 Исходная схема трубопроводной системы №5

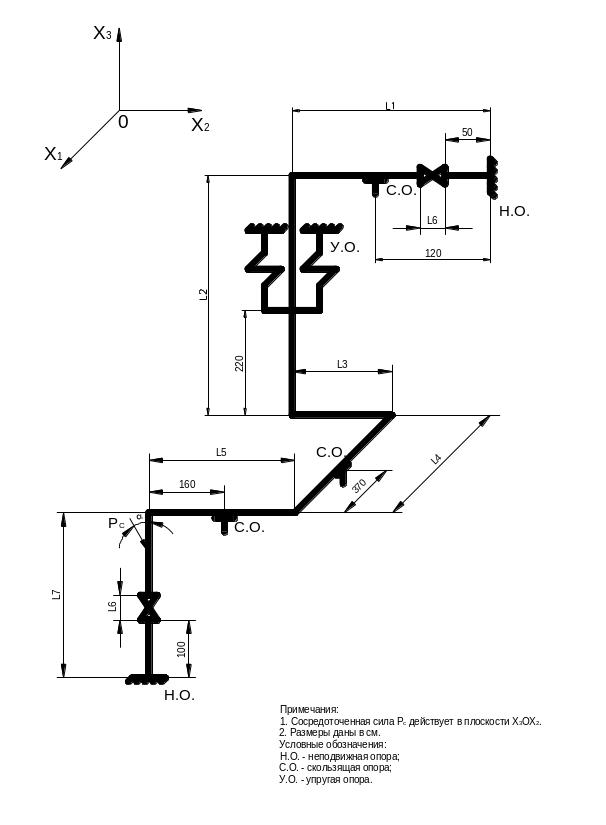

Рис. П1.6 Исходная схема трубопроводной системы №6
Рис. П1.7 Исходная схема трубопроводной системы №7
Рис. П1.8 Исходная схема трубопроводной системы №8
Рис. П1.9 Исходная схема трубопроводной системы №9
Рис. П1.10 Исходная схема трубопроводной системы №10
Рис. П1.11 Исходная схема трубопроводной системы №11
Рис. П1.12 Исходная схема трубопроводной системы №12
Рис. П1.13 Исходная схема трубопроводной
системы №13
Рис. П1.14 Исходная схема трубопроводной системы №14
Рис. П1.15 Исходная схема трубопроводной системы №15
Рис. П1.16 Исходная схема трубопроводной системы №16
Рис. П1.17 Исходная схема трубопроводной системы №17
Рис. П1.18 Исходная схема трубопроводной системы №18
Рис. П1.19 Исходная схема трубопроводной
системы №19
Рис. П1.20 Исходная схема трубопроводной системы №20
Рис. П1.21 Исходная схема трубопроводной системы №21
Рис. П1.22 Исходная схема трубопроводной системы №22
Рис. П1.23 Исходная схема трубопроводной системы №23
Рис. П1.24 Исходная схема трубопроводной системы №24
Таблица П1.1
Исходные данные для выполнения курсового проекта
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Фамилия студента |
Антипова А. |
Буряк А. |
Жуков А. |
Иващенко В. |
Кобринец О. |
Козловский Д. |
Кот И. |
Линкевич В. |
Лифанова Е. |
Мальгин А. |
Номер схемы |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Длина отрезков трубопровода, см |
L1 = 430 |
L1 = 550 |
L1 = 210 |
L1 = 200 |
L1 = 790 |
L1 = 520 |
L1 = 600 |
L1 = 490 |
L1 = 470 |
L1 = 410 |
L2 = 527 |
L2 = 300 |
L2 = 540 |
L2 = 420 |
L2 = 560 |
L2 = 275 |
L2 = 350 |
L2 = 510 |
L2 = 600 |
L2 = 440 |
|
L3 = 687 |
L3 = 600 |
L3 = 540 |
L3 = 650 |
L3 = 290 |
L3 = 670 |
L3 = 800 |
L3 = 610 |
L3 = 450 |
L3 =180 |
|
L4 = 430 |
L4 = 470 |
L4 = 590 |
L4 = 800 |
L4 = 430 |
L4 = 330 |
L4 = 500 |
L4 = 800 |
L4 = 510 |
L4 = 150 |
|
L5 = 280 |
L5 = 210 |
L5 = 250 |
L5 = 300 |
L5 = 530 |
L5 = 320 |
L5 = 300 |
L5 = 270 |
L5 = 390 |
L5 = 500 |
|
L6 = 46 |
L6 = 50 |
L6 = 49 |
L6 = 49 |
L6 = 51 |
L6 = 47 |
L6 = 45 |
L6 = 48 |
L6 = 48 |
L6 = 50 |
|
L7 = 300 |
L7 = 450 |
L7 = 420 |
L7 = 350 |
L7 = 400 |
L7 = 560 |
L7 = 380 |
L7 = 300 |
L7 = 570 |
L7 = 620 |
|
|
|
|
|
|
L8 = 500 |
|
|
L8 = 350 |
L8 = 370 |
|
|
|
|
|
|
L9 = 280 |
|
|
|
|
|
Расход среды G, т/ч |
140 |
500 |
430 |
370 |
590 |
580 |
800 |
530 |
370 |
590 |
Параметры среды, (P0, ата, t0, °С) |
150 |
150 |
170 |
5 |
30 |
60 |
270 |
30 |
5 |
13 |
150 |
170 |
280 |
50 |
115 |
300 |
210 |
250 |
50 |
130 |
|
Величина сосредоточенной силы, PC кгс |
38 |
65 |
34 |
50 |
80 |
34 |
70 |
32 |
50 |
80 |
Угол действия сосредоточенной силы, α |
47 |
41 |
34 |
50 |
42 |
46 |
24 |
32 |
50 |
42 |
Вес задвижки, Рзадв кгс |
250 |
230 |
180 |
270 |
210 |
240 |
400 |
240 |
270 |
210 |
Данные по упругим опорам: кол-во |
n = 2 |
n = 2 |
n = 2 |
n = 1 |
n = 1 |
n = 1 |
n = 2 |
n = 1 |
n = 1 |
n = 1 |
длина тяги lтяги, см |
150 |
200 |
250 |
150 |
200 |
250 |
150 |
200 |
250 |
150 |
Срок службы трубопровода τ, тыс. час. |
100 |
200 |
200 |
200 |
100 |
200 |
200 |
200 |
200 |
100 |
Опоры выбрать по |
МВН |
ОСТ |
МВН |
МВН |
ОСТ |
ОСТ |
МВН |
МВН |
МВН |
ОСТ |
Таблица П1.1
