ПРАКТИЧЕСКОЕ ЗАНЯТИЕ№1
Тема: «Устройисво и работа зерносушилок»
Цель работы: Изучить устройство различных зерносушилок, освоить методику расчета барабанных зерносушилок.
1 Практическое задание

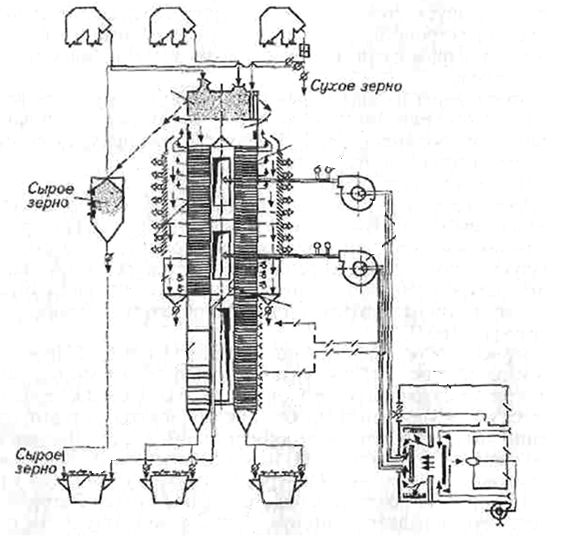

Рисунок 1 - Технологическая схема зерносушилки А1-ДСП-50
где 1 — нория для сырого зерна; 2— надсушильный бункер первой сушильной шахты; 5— вторая сушильная шахта; 4—ртутный термометр; 5 —термометр сопротивления;6—вентиляторы; 7—механизм для отбора зерна; 8— охладительная шахта; 9—выпускное устройство; 10— топка; 11 — нория для сухого зерна; 12— промежуточная нория; 13 — нория для сырого зерна; 14—тепловлагообменник; 75— осадочная камера; 16— первая сушильная шахта; 17— бункер для сырого зерна
Принцип работы:
|
|
|
|
|
|
|
|
|
|
|
Рисунок 2 - Технологическая схема зерносушилки А1-УЗМ
где 1 — бункер для избыточного количества зерна; 2 — надшахтный бункер второй сушильной шахты; 3 — ввод агента сушки в напорно-распределительную камеру; 4— подогреватель; 5 — ртутный термометр; 6— термометр сопротивления; 7— вентиляторы для подачи агента сушки; 8—охладительная шахта; 9 — осадочная камера; 10— выпускной механизм непрерывного действия; 11 — нория для сухого зерна; 12 — промежуточная нория; 13 — нория для сырого зерна; 14 — топка; 15—перекидной клапан; 16 — бесприводной выпускной механизм; 17— тепловлагообменник; 18 — осадочная камера; 19 — сушильная шахта; 20— пылеотделитель; 21 — оперативный бункер; 22 — надшахтный бункер первой сушильной шахты
Принцип работы:
|
|
|
|
|
|
|
|
|
|
Рисунок 3 - Схема топки зерносушилки СЗШ-16
1 — газосветный трансформатор; 2 — кожух; 3 — камера сгорания; 4 — экран; 5 — клапан впуска атмосферного воздуха; 6—смесительная камера; 7—отражательный экран; 8— противовзрывной клапан; 9— топливный насос; 10— фильтр; 11 — клапан; 12— манометр; 13 — дутьевой вентилятор; 14— фотоэлектрический прибор; 15— форсунка; 16— свеча зажигания; 17—завихритель
Принцип работы:
|
|
|
|
|
|
|
|
|
|
|
|
|

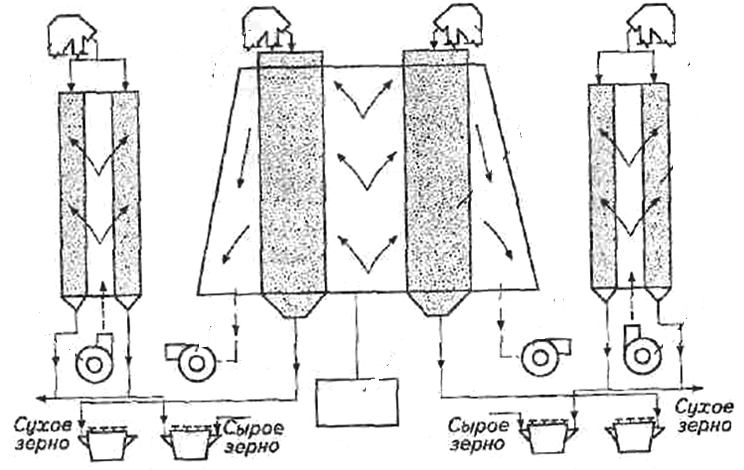

Рисунок 4 Технологическая схема зерносушилки СЗШ-16
где 1, 2, 3, 4 - нории; 5 - охладительные колонки; 6 - шахта сушилки; 7 - вентиляторы шахт; 8 - вентиляторы; 9 – топка.
Принцип работы:
|
|
|
|
|
|
|
|
|
|
Рисунок 5 - Технологическая схема сушилки СЗСБ-8
где 1 — топка; 2— загрузочная камера; 3— самотек ввода сырого зерна; 4— грузовой клапан; 5—барабан; 6— вентиляторы; 7—разгрузочная камера; 8— шлюзовые затворы; 9 — нория; 10— шнек; 11 — шлюзовой затвор; 12— охладительная колонка
Принцип работы:
|
|
|
|
|
|
|
|
|
|
