Лабораторная работа № 14 вариант 5 курс 1
.docБЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ
Кафедра электротехники
Лабораторная работа № 14
«Исследование пассивного четырёхполюсника»
Выполнил: Проверил:
Студент ФТК Свито И.Л.
гр.963101
Шомин С.А.
Минск 2010
Цель работы.
Экспериментальное и теоретическое определение параметров пассивного четырёхполюсника.
Домашнее задание.
-
Вычислили коэффициенты , , , четырёхполюсника для варианта из таблицы 1 методом приравнивания коэффициентов и через токи напряжений режимов х.х. и к.з.
Проверили условие
-
Расчёт A-параметров методом приравнивания коэффициентов
-
Расчёт A-параметров на основе методов холостого хода и короткого замыкания
а) Режим холостого хода
б) Режим короткого замыкания
-
Проверили теорему обратимости
-
Перешли от A-параметров к Z- и Y-параметрам, рассчитали их.
-
Расчет значений A-, Y-, Z-параметров при R2=160 Ом

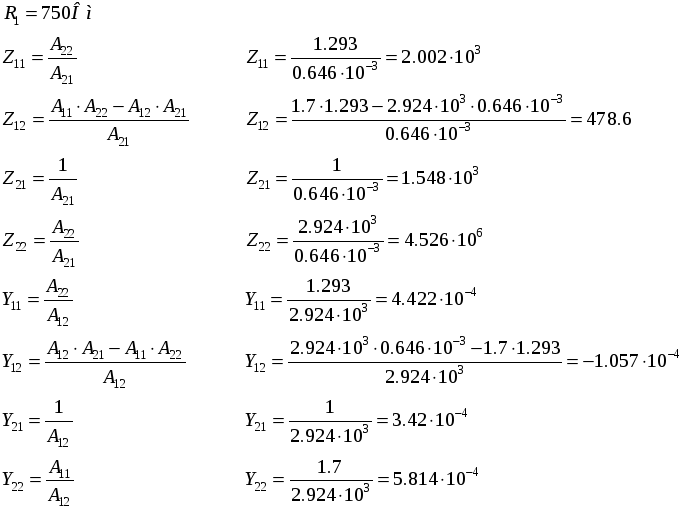

Расчет значений A-, Y-, Z-параметров при R2=750 Ом
Экспериментальная часть.
Таблица 1
Вариант |
, Гц |
, Ом |
, Ом |
, мкФ |
От A-параметров перейти к параметрам |
По эксперименту найти коэффициенты |
5 |
300 |
750 |
0,5 |
Z, Y |
Y11, Y22, Z11, Z22 |
-
Собрали цепь по схеме на рис. 1. На генераторе установили заданную частоту 300Гц. На вход подали напряжение 10В, провели опыты холостого хода и короткого замыкания при питании четырёхполюсника со стороны входных зажимов и со стороны выходных зажимов. В каждом опыте измеряли напряжение на входе, на сопротивлении и угол сдвига фазы между ними. Данные занесли в таблицы 2а и 2б.
Сигнал
Опорн
Рис. 1
Таблица 2а (=160Ом)
, В |
, В |
, мА |
, º |
, кОм |
, В |
, В |
, мА |
, º |
, кОм |
10 |
5 |
5 |
24,5 |
2 |
10 |
4,7 |
4,7 |
10,25 |
2,13 |
, В |
, В |
, мА |
, º |
, кОм |
, В |
, мА |
, º |
, кОм |
|
10 |
7 |
7 |
35,3 |
1,43 |
10 |
6,65 |
6,65 |
22,5 |
1,504 |
Таблица 2б (=750Ом)
, В |
, В |
, мА |
, º |
, кОм |
, В |
, В |
, мА |
, º |
, кОм |
10 |
3,8 |
3,8 |
18,5 |
2,63 |
10 |
4,4 |
4,4 |
5,25 |
2,27 |
, В |
, В |
, мА |
, º |
, кОм |
, В |
, мА |
, º |
, кОм |
|
10 |
4,9 |
5 |
25 |
2 |
10 |
5,8 |
5,8 |
12,5 |
1,72 |
-
По сопротивлениям режима холостого хода и короткого замыкания рассчитали A-параметры, сравнили их с данными расчёта домашнего задания.
-
На основе данных таблиц 2а и 2б определили Z- и Y-параметры
-
Экспериментально по току и напряжению режима холостого хода определили коэффициенты и . Опыт провели по схеме на рис. 2
Сигнал
Опорн
Рис. 2
-
Сняли и построили амплитудно-частотную и фазочастотную зависимости . Напряжение на входе поддерживали постоянным 10В, частоту изменяли в пределах от 50 до 1000Гц. Результаты эксперимента занесли в таблицы 3а и 3б
Таблица 3а (=160Ом)
50 |
150 |
250 |
350 |
450 |
550 |
800 |
1000 |
|
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
9,2 |
6,5 |
4,7 |
3,6 |
2,9 |
2,4 |
1,8 |
1,55 |
|
-7 |
-13 |
-12 |
-10 |
-8,5 |
-7,5 |
-5 |
-4 |
|
Таблица 3б (=750Ом)
50 |
150 |
250 |
350 |
450 |
550 |
800 |
1000 |
|
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
8,8 |
6 |
4,6 |
4 |
3,7 |
3,5 |
3,3 |
3,2 |
|
-6,25 |
-8,75 |
-7 |
-5,25 |
-4,2 |
-3,5 |
-2,5 |
-2 |
|
-
Вывод:
-
Изучили методы расчёта четырёхполюсников.
-
Экспериментально и теоретически определили параметры пассивного несимметричного четырёхполюсника
