Класифікація лом у відповідності з ieee 802.
IEEE (Institute of Electrical and Electronics Engineers) является профессиональной организацией (США), определяющей стандарты, связанные с сетями и другими аспектами электронных коммуникаций.
Рекомендации IEEE связаны главным образом с 2 нижними уровнями модели OSI - физическим и канальным. Эти рекомендации делят канальный уровень на 2 подуровня нижний - MAC (управление доступом к среде) и верхний - LLC (управление логическим каналом).
Уровень MAC появился из-за существования в локальных сетях разделяемой среды передачи данных. Именно этот уровень обеспечивает корректное совместное использование общей среды, предоставляя ее в соответствии с определенным алгоритмом в распоряжение той или иной станции сети. После того как доступ к среде получен, ею может пользоваться более высокий уровень - уровень LLC, организующий передачу логических единиц данных, кадров информации, с различным уровнем качества транспортных услуг.

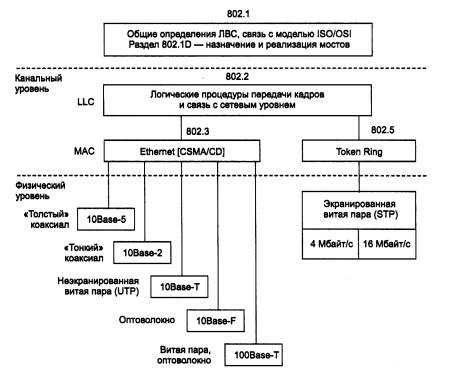

Эти протоколы полностью определяют специфику таких технологий, как Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, l00VG-AnyLAN. Уровень LLC отвечает за передачу кадров данных между узлами с различной степенью надежности, а также реализует функции интерфейса с прилегающим к нему сетевым уровнем. Именно через уровень LLC сетевой протокол запрашивает у канального уровня нужную ему транспортную операцию с нужным качеством. На уровне LLC существует несколько режимов работы, отличающихся наличием или отсутствием на этом уровне процедур восстановления кадров в случае их потери или искажения, то есть отличающихся качеством транспортных услуг этого уровня. Стандарты IEEE 802 имеют достаточно четкую структуру, приведенную на рис. 3.1:
Группа стандартов 802.1 относится к управлению сетевыми устройствами на аппаратном уровне, а также к обеспечению межсетевого взаимодействия (internetworking). Сюда относятся:
802.1d — логика работы моста/коммутатора; алгоритм Spanning Tree (STP), и сключающий петли при избыточных связях коммутаторов Ethernet.
802.1h — транслирующий мост (между различными технологиями, например Ethernet—Token Ring).
802.1p — дополнения к логике МАС-мостов локальных сетей и MAN, обеспечивающие приоритезацию трафика и динамическую фильтрацию группового вещания. Опирается на дополнительные поля кадров, введенные в 802.Q.
802.1Q — построение виртуальных локальных сетей (VLAN), с помощью мостов. Здесь определяется расширение формата кадров Ethernet (добавление тегов/меток - tagged frames), используемое для отметки о принадлежности кадра к VLAN и иных целей (приоритезации трафика).
Стандарт 802.2 описывает работу подуровня LLC, под которым объединяются технологии локальных сетей, включая технологию FDDI, стандартизованную ANSI. Подуровень LLC обеспечивает сервис трех типов: LLC1 — без установления соединения и подтверждения; LLC2 — с установлением соединения и подтверждением; LLC3 — без установления соединения, с подтверждением. Кадры подуровня LLC имеют унифицированный формат и содержат следующие поля:
DSAP (Destination Service Access Point — точка доступа сервиса назначения), 1 байт.
SSAP (Source Service Access Point — точка доступа сервиса источника), 1 байт.
Control (управление) задает тип кадра LLC-уровня.
Data (данные) — поле для размещения данных протоколов верхнего уровня (в некоторых кадрах может отсутствовать).
Поля DSAP и SSAP идентифицируют протокол верхнего уровня, использующий сервис LLC, по ним принимающая сторона определяет, куда направить принятый кадр. Вместе с полем Control они образуют заголовок кадра LLC.
802.3 - Ethernet с методом доступа CSMA/CD;
CSMA/CD (Carrier Sense Multiple Access with Collision Detection —множественного доступа к общей передающей среде в локальной компьютерной сети с контролем коллизий. CSMA/CD относится к децентрализованным случайным (точнее, квазислучайным) методам. Он используется как в обычных сетях типа Ethernet, так и в высокоскоростных сетях (Fast Ethernet, Gigabit Ethernet). Протокол CSMA/CD работает на канальном уровне в модели OSI.
Так же называют сетевой протокол, в котором используется схема CSMA/CD.
802.4 - Token Bus LAN - локальные сети с методом доступа Token Bus;
802.5 - Token Ring LAN - локальные сети с методом доступа Token Ring;
802.6 - Metropolitan Area Network, MAN - сети мегаполисов;
802.7 - Broadband Technical Advisory Group - техническая консультационная группа по широкополосной передаче;
802,8 - Fiber Optic Technical Advisory Group - техническая консультационная группа по волоконно-оптическим сетям;
802.9 - Integrated Voice and data Networks - интегрированные сети передачи голоса и данных;
802.10 - Network Security - сетевая безопасность;
802.11 - Wireless Networks - беспроводные сети;
