3.1.Расчет консоли колонны.
с – зазор между торцом ригеля и гранью колонны (с=50мм)
Q – максимальная поперечная сила на опоре (принимаемая по эпюре поперечных сил)
Q = Qmax = 260,72Кн
Рис. 6 Опирание ригеля на консоль
Определяем минимальный вылет консоли из условия смятия под концом ригеля:
, где
= 0.2м - ширина опорной части ригеля, равна ширине ригеля;
b1 = 0.9 – коэффициент условий работы бетона;
где
= 1.3 - коэффициент, учитывающий влияние поперечной арматуры консоли
тогда
(0.5+ )tg θ = (0.5×0.15 + 0.125) tg 44,5 = 0.197м
≥ м
принимаем h0=0.25м
Тогда м =>принимаем 0,3м.
м
Так как , то консоль короткая, и угол наклона не более 450 , а высота свободного края
Поперечное армирование из стали класса А-240 Ø8мм
Т. к. h=0.3м < 2.5l0=2.5·0.125=0.3125м, то поперечная арматура в виде наклонных хомутов по всей высоте консоли.
Шаг хомутов:
Хомуты выполняются из арматуры класса А-240.
Суммарная площадь сечения отогнутых стержней и наклонных хомутов:
≥0.002=0.002∙0.4∙0.27=0.000216=2,2
Подбираем 4 Ø 10мм
Проверка прочности принятой конструкции консоли по поперечной силе:
,
где Θ=53,470 – угол наклона сжатой полосы консоли.
Принимаем 2Ø 18 A400 c ASфакт=5,09см2
Рис. 7 Армирование консолей колонны
4. Расчет центрально-сжатого фундамента под колонну.
Исходные данные
Рис. 8 Фундаментный стакан
Класс бетона - В15
Рабочая арматура – А400
-эксцентриситет мал, фундамент рассчитывается как центральнозагруженный.
Подколонник размерами 900*900мм, глубина стакана – 700мм
Определение размеров подошвы:
Нормативная нагрузка на обрез фундамента определяется делением расчетной нагрузки на усредненный коэффициент.
Площадь подошвы:
где - расчетное сопротивление грунта, =205кПа;
-средняя плотность материала фундамента и грунта на его уступах
Н=1,55 м – глубина заложения фундамента
Принимаем l=в=2,7 м
Проверяем давление на грунт от расчётной нагрузки:
; условие выполняется принимаем l=в=2,7 м
Определяем высоту фундамента из условия продавливания от подколонника:
, где а=0,04 – с бетонной подготовкой
Т.к. длина подошвы фундамента 2,7 м, следовательно, фундамент будет иметь 3 ступени по 300мм
Следовательно, принимаем h=900мм, =830мм
4.1. Расчет прочности фундамента на продавливание
Расчет элементов без поперечной арматуры на продавливание производится из условия , где F- продавливающая сила
, где -площадь основания продавливаемого фрагмента нижней ступени фундамента в пределах контура расчетного поперечного сечения,
р - реактивный отпор грунта,
Рис. 9 Продавливаемая часть фундамента
- площадь расчетного поперечного сечения на расстоянии от границы площади приложения силы.
, где u – периметр контура расчетного сечения
Расчёт ступеней на поперечную силу:
Прочность обеспечена.
4.2. Расчет армирования подошвы фундамента

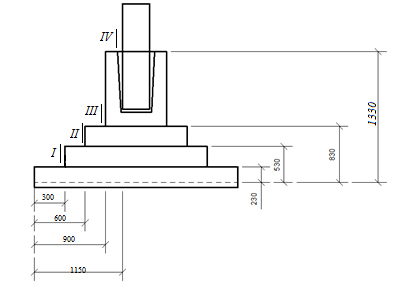

Рис. 10 Размеры сечений для расчетных моментов
Расчетный момент в i- ом сечении:
Количество арматуры для каждого сечения:
Выбираем максимальное значение
Таким образом, по сортаменту принимаем 10 Ø12 с ASфакт=11,31 см2 сетку размещаем с шагом 300 мм по середине и 250 по краям
Рис. 11 Сетка арматуры фундамента.
Список литературы
1. Строительные нормы и правила: СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. -Введ. 01.01.2013. – институт ОАО "НИЦ "Строительство".– 76 с.
2. Строительные нормы и правила: СП 20.13330.2011. Нагрузки и воздействия. - Введ. 20.05.11.– институт ОАО «НИЦ «Строительство», – 44 с.
3. Строительные нормы и правила: СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003 – Введ. 01.07.2013. – НИИСФ РААСН. – 28 с.
4. Байков, В.Н. Железобетонные конструкции /В.Н. Байков, Э.Е. Сигалов. – М.: Стройиздат, 1991. – 767 с.
5. Железобетонные и каменные конструкции. Методические указания к курсовому проекту № 1 «Железобетонные конструкции многоэтажного промышленного здания». Расчет плит покрытий и перекрытий. (Часть 1) /Сост.: Н.В. Михалевич, Е.Н. Шахова. – Вологда, ВоГТУ, 2011. – 33 с.
