3.3 Опис лабораторної установки

Основним елементом лабораторної установки є балон Б1 (рис.3.1) з впускним і випускним трубопроводами. Через впускний трубопровід і кран ВН2 балон з’єднюється з нагнітальним патрубком компресора КМ1, а з допомогою випускного трубопроводу і крана ВН1 балон з’єднується з навколишнім середовищем (атмосферою).

Компресор КМ1 приводиться в дію від електродвигуна Д1, пуск якого здійснюється з допомогою вимикача Q2. Між вимикачем Q2 і робочим органом крана ВН2 існує механічний зв’язок: вимикач замикає електричне коло тільки при відкритому крані ВН1.

Підключення установки до електричної мережі здійснюється вимикачем Q1, при цьому засвічується лампочка HL1.

Для вимірювання надлишкового тиску повітря в балоні використовується U-подібний рідинний манометр МН1.

3.4 Порядок виконання лабораторної роботи

Ознайомтесь з лабораторною установкою, розміщенням її основних елементів згідно принципової схеми (рис.3.1).

Занесіть в табл.3.2 значення температури t₀ та тиску P_б навколишнього середовища, отримайте індивідуальне завда-ння.

Таблиця 3.2 - Результати вимірювань

Величина		Заміри
Позначення	одиниця	1	2	3	4
tн.с.	0С
pб	мм.рт.ст.
z1	мм.вод.ст.
z3	мм.вод.ст.
zmax	мм.вод.ст.

Повідомте викладачеві послідовність виконання індивідуального завдання, після схвалення якого з дозволу викладача можете приступати до виконання роботи.

Установку вимикачем Q1 від’єднайте від мережі. Поворотом проти ходу годинникової стрілки відкрийте крани ВН1 та ВН2. Переконайтесь, що тиск повітря в балоні дорівнює барометричному P_б; z =0 (рис.3.2).

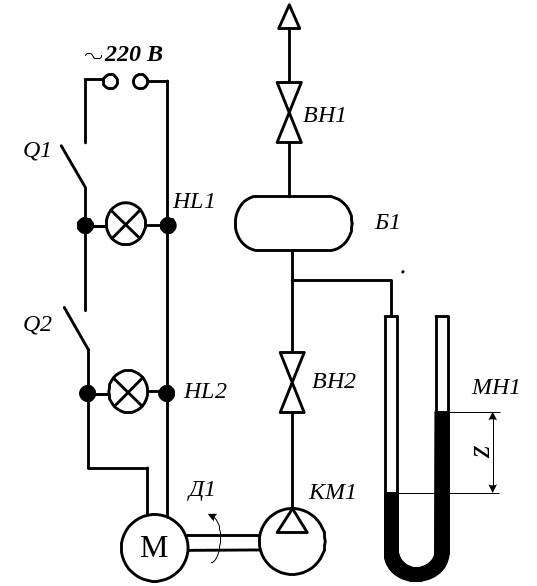

Б1 – балон; ВН1, ВН2 – крани; Д1 – електродвигун; КМ1 – компресор; МН1 – манометр; HL1, HL2 – лампочки;

Q1, Q2 – вимикачі

Рисунок 3.2 – Принципова схема лабораторної устано­вки

Закрийте кран ВН1. Тиск повітря в балоні не повинен змінюватися протягом 3 хв.; dz =0.

Поворотом за ходом годинникової стрілки закрийте кран ВН2.

Вимикачем Q1 з’єднайте установку з електричною мережею. Якщо не засвітилася лампочка HL1, то вимкніть Q1 і повідомте про це викладача.

Відкрийте кран ВН2 поворотом проти годиникової стрілки до упору; повинні засвітитися лампочка HL2 і працювати компресор КМ1.

Слідкуйте за показами манометра МН1.

Коли тиск повітря в балоні досягне заданого значення P_max(z_max), закрийте кран ВН2. Компресор припинить подачу повітря в балон, лампочка HL2 погасне.

Відключіть установку від мережі за допомогою вимикача Q1; лампочка HL1 погасне. Слідкуйте за показами манометра; тиск почне зменшуватись (dz<0).

Протягом деякого часу температура газу в балоні повинна зрівнятися з температурою навколишнього середовища. При цьому припиниться зменшення тиску газу в балоні; dz=0.

Якщо протягом п’яти хвилин надлишковий тиск повітря в балоні не буде мінятися (z₁=const), то запишіть значення z₁ в табл.4.1 звіту.

Швидко відкрийте кран ВН1 і тримайте його відкри­тим, поки тиск в балоні не стане атмосферним; z =0.

Після закриття крану ВН1 слідкуйте за показами манометра МН1. Тиск буде по­малу зростати; dz>0.

Через три хвилини після того, як тиск в балоні пере­стане змінюватися (dz=0), запишіть покази манометра z₃ в табл.4.1 звіту.

Повторіть ще три заміри для інших значень Р_max.

Під час проведення досліду паралельно виконуйте обробку дослідних даних.

Після закінчення дослідів дайте на підпис викладачеві заповнену табл.4.1 звіту.

Приведіть в порядок робоче місце біля лабораторної установки.

Закінчіть виконання індивідуального завдання, напишіть висновки по роботі, здайте звіт з роботи на підпис викладачеві.
