2.1.2. Второй способ построения расчетной схемы рамы

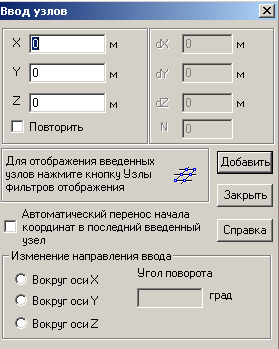

Для использования этого способа необходимо войти в раздел Узлы и элементы, открыть меню «Узлы» и нажать кнопку «Ввод узлов». Откроется диалоговое окно Ввод узлов.

Если мы хотим, чтобы начало координат было в первом узле, то просто нажимаем кнопку «Добавить» при нулевых значениях координат. После этого на экране монитора (при нажатых кнопках «Узлы» и «Номера узлов») появится обозначение этого узла с номером 1.

Аналогично надо ввести координаты всех узлов последовательно с нажатием кнопки «Добавить» в окне Ввод узлов.

Для того, чтобы получить раму с теми же номерами узлов, что и при ее построении первым способом их и надо вводить в указанной последовательности (см. рис.4.2), где отмечены и номера узлов и их координаты.

В результате получится схема расположения узлов, показанная на рис.4.6

Для ввода элементов надо в меню нажать кнопку «Элементы». В появившемся меню нажать кнопку «Ввод элементов».

С помощью изменившего свою форму курсора и левой клавиши мыши надо последовательно изобразить оси стержневых элементов, начиная с узла с номером 1 и заканчивая узлом 2 (в местной системе координат). Последовательность ввода элементов должна быть в соответствии с предварительно намеченной схемой (см. рис.4.2). При нажатых на панели Фильтры отображения кнопках «Номера узлов» и «Тип элемента» после изображения оси элемента рядом с ней появлявятся порядковый номер (1) и тип элемента (2).

Закончим построение расчетной схемы введением опорных связей, шарнира на элементе 4 (узел 2 в местной системе координат) и ее загружением.

Эти операции были рассмотрены в предыдущих примерах. Так же как и при расчете шарнирной балки рассмотрено только суммарное загружение.

В результате получим расчетную схему рамы для МКЭ в том же виде, в каком она была получена первым способом (см. рис.4.5).

Операции по выходу в Дерево проекта, выполнению линейного расчета, графическому анализу и печати таблиц с результатами уже выполнялись в предыдущих примерах. Результаты расчета рамы приведены в виде эпюр усилий для суммарного загружения (Рис.4.7) и в виде табл. 3 с усилиями в заданных для расчета сечениях.

Таблица 3

Единицы измеpения усилий: кН

Единицы измеpения моментов: кН*м

------------------------------------------------------------------------

| У С И Л И Я /НАПРЯЖЕНИЯ/ В ЭЛЕМЕНТАХ |

------------------------------------------------------------------------

| 002_ 1-1 1-2 2-1 2-2 3-1 3-2 4-1 4-2 5-1 |

| 1 1 2 2 3 3 4 4 5 |

| 2 2 4 4 6 6 5 5 6 |

------------------------------------------------------------------------

| 1 - 1 |

| N -2.5 -2.5 -2.5 -2.5 -17.5 -17.5 -7.5 -7.5 -7.5 |

| M -12.5 -12.5 2.5 -15. -2.5 -2.e-5 |

| Q -12.5 -12.5 7.5 7.5 -7.5 -7.5 2.5 2.5 2.48 |

------------------------------------------------------------------------

| 5-2 5-3 |

| 5 5 |

| 6 6 |

------------------------------------------------------------------------

| 1 - 1 |

| N -7.5 -7.5 |

| M -2.5 -15. |

| Q -7.51 -17.5 |

СУММАРНОЕ ЗАГРУЖЕНИЕ

Рис.4.7
