Отчет по лабораторной работе №7 «Изучение конструкции, рабочего процесса и регулировок зерноочистительных агрегатов кзс-25ш и кзс-25б»

Выполнил: студент 3 курса 3 группы Козлов в н

Проверил: Таран А. И.

Чтобы получить семенное зерно с минимальными затратами труда, зерно нормальной влажности выгружают из бункера комбайна, обрабатывают на зерноочистительном агрегате ЗАВ – 25, ЗАВ – 50 и др. Зерно повышенной влажности пропускают через зерноочистительные комплексы КЗС – 25Ш, КЗС – 25Б, КЗС – 40, КЗС – 50.

Зерноочистительные сушильные комплексы предназначены для послеуборочной поточной обработки зерновых, зернобобовых и масличных культур в увлажненных зонах страны. Комплексы составляют из агрегатов ЗАВ, сушильного отделения и соединяющих их транспортеров.

Комплекс КЗС – 25Ш составлен из 2-х отделения агрегата ЗАВ – 25, сушильного отделения и соединяющих их транспортеров, включает в себя шахтную сушилку СЗШ – 16А, нории, комплект распределителей и зернопроводящих труб.

Агрегат ЗАВ – 25, предназначенный для очистки продовольственного и семенного зерна, представляет собой набор машин и оборудования, смонтированных в единое сооружение.

В комплексах КЗС – 25Б, КЗС – 25Ш в основном сушилки СЗШ – 15А. В некоторых хозяйствах имеется комплекс КЗС – 25Ш, оборудованный польской сушилкой М819.

Комплексы КЗС – 25Б оборудуются двумя барабанными зерносушилками СЗШ Б - 8А.

В комплексах КЗС – 20, 50 применяют польские сушилки М839. У комплексов КЗС – 25 зерно на сушилки подается из бункеров временного хранения. При этом обработка зерна производится в следующей последовательности: 1) Предварительная очистка зерна и его накопление в бункерах временного хранения. 2) Сушка. 3) Первичная и вторичная очистки на зерноочистительных машинах.

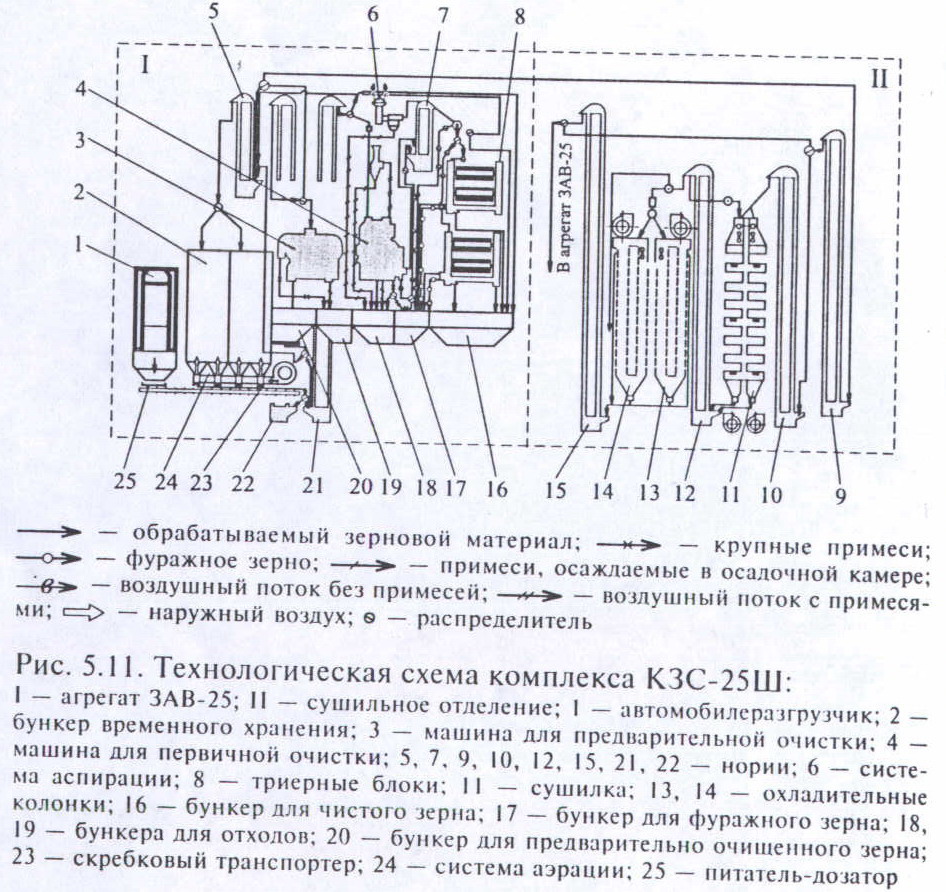

Технологический процесс комплекса КЗС – 25Ш основан на принципе поточной обработки терна. Зерновой порох с автомобилеразгруз­чика I выгружается в питатель-дозатор 25. из которого скребко­вым транспортером 23 и загрузочной норией НПЗ-50 22 дозиро­вано подается в машину предварительной очистки МНО-50 3. выделенные машиной легкие и крупные примеси самотеком по­ступают в бункер отходов 19. При лом предварительно очищен­ное зерно из бункера 20 норией ППЗ-50 5 загружается в бунке­ры временного хранения 2. Из бункеров зерно норией 22 направляется в су­шильное отделение и нориями 9, 10 заполняются шахты сушил. После сушки зерновой материал норией 12 подается в охла­дительные колонки 13 и 14, а из них норией 15 — в зерноочисти­тельное отделение ЗАВ-25 — в норию ИМЗ-20 21, которая на­правляет зерно в машину первичной очистки ЗВС-20А 4. Далее очищенное зерно норией 2НПЗ-20 7 подается в триерные блоки 3AB-I0.90000A 8, а получаемые при сортировании ими примеси и щуплое зерно направляются соответственно в бункер 18 отхо­дов и бункер 17 фуража. Окончательно очищенное зерно посту­пает в бункер 1Ь с последующим вывозом в склад;

При поступлении зернового пороха, не требующего сушки, предварительно очищенное зерно из бункеров временного хра­пения поступает в машину первичной очистки, минуя операцию сушки. На комплексе кроме фуражного и продовольственного зерна можно получить и семена III класса, по при лом произ­водительность уменьшается в два раза. Для получения семян I и II классов посевного стандарта применяют семяочиститсльную приставку СП-10А. В сушильном отделении возможна как парал­лельная работа шахт сушилки, когда влажность зерна не превы­шает 20%. так и последовательная работа при влажности мате­риала выше 22%, когда снизить и довести се до 10% за один: цикл не удается.

Зерноочистительно-сушильный комплекс КЗС-25Б.

Комплекс в сушильном отделении имеет две барабанные сушил­ки СЗСБ-8, которые могут работать последовательно или парал­лельно, и зерноочистительный агрегат ЗАВ-20 с машиной ЗД-10.000 предварительной очистки зернового вороха.

Зерновой ворох из транспортного средства с помощью авто­мобилеразгрузчика 5 загружается в приемный бункер 4, а затем норией 3 подается па машину предварительной очистки 7. Очи­щенное от легких и крупных примесей зерно норией 2 двумя параллельными потоками загружается в барабанные сушилки I и 8. Высушенное зерно норией 9 подается в охладительные колон­ки 11 и 12, а после его отлежки норией 10 через промежуточную секцию бункера сухого зерна — в норию 3, которая отправляет зерновой материал на машины первичной очист­ки. Далее зерно поступает на триерную очистку агрегата ЗАВ-25. По этой схеме пункт работает в том случае, когда влажность материала не превышает 22%.

При обработке более влажного зернового материала зерносу­шилки работают последовательно. При этом зерно сначала пода­ется в одну из сушилок, а затем, пройдя охладительную колон­ку, норией загружается во вторую сушилку, и после отлежки зерна во второй охладительной колонке нориями отправляется на очистку в агрегат ЗАВ-25.
