2 Склад роботи:
Ознайомлення з конструкцією приладів, способами їх установлення та зняття відліків.
Ознайомлення з моделлю прольотної будови, схемою створення навантаження і методикою проведення вимірювання.
Вимірювання прогинів від довільного учбового навантаження.
Обробка результатів вимірювання та аналіз роботи прольотної будови.
3 Порядок виконання роботи:
1. Ознайомитися з конструкцією дистанційних прогиномірів ПМ-3 Максимова (рис. 3.1), ПАО-6 Аістова (рис. 3.2) та контактного індикатора ІГТ і правилами зняття відліків.
3 |
|
1
2 |
1 – кругова шкала, 2 – стрілка, 3 – малий барабан.

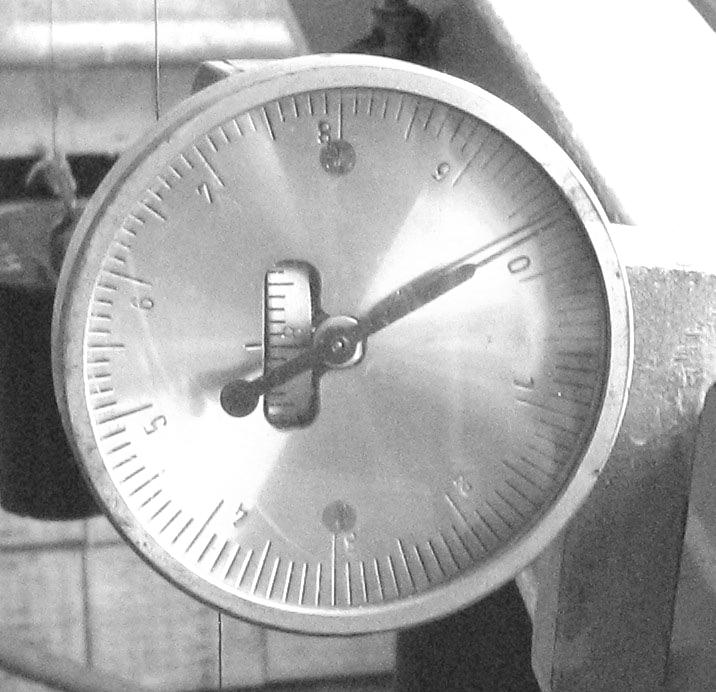

Рисунок 3.1 – Прогиномір Максимова (ПМ-3)
Прогиномір конструкції Н.Н.Максимова складається з металевого корпуса, в якому на підшипниках обертається барабан, з’єднаний з малим барабаном. Барабан торкається ролика, з’єднаного зі стрілкою. На корпусі поміщена шкала, по якій визначається прогин.
1 |
|
1
2 |
1 – кругова шкала см, 2 – кругова шкала мм, 3 – кругова шкала, мм×10-2.

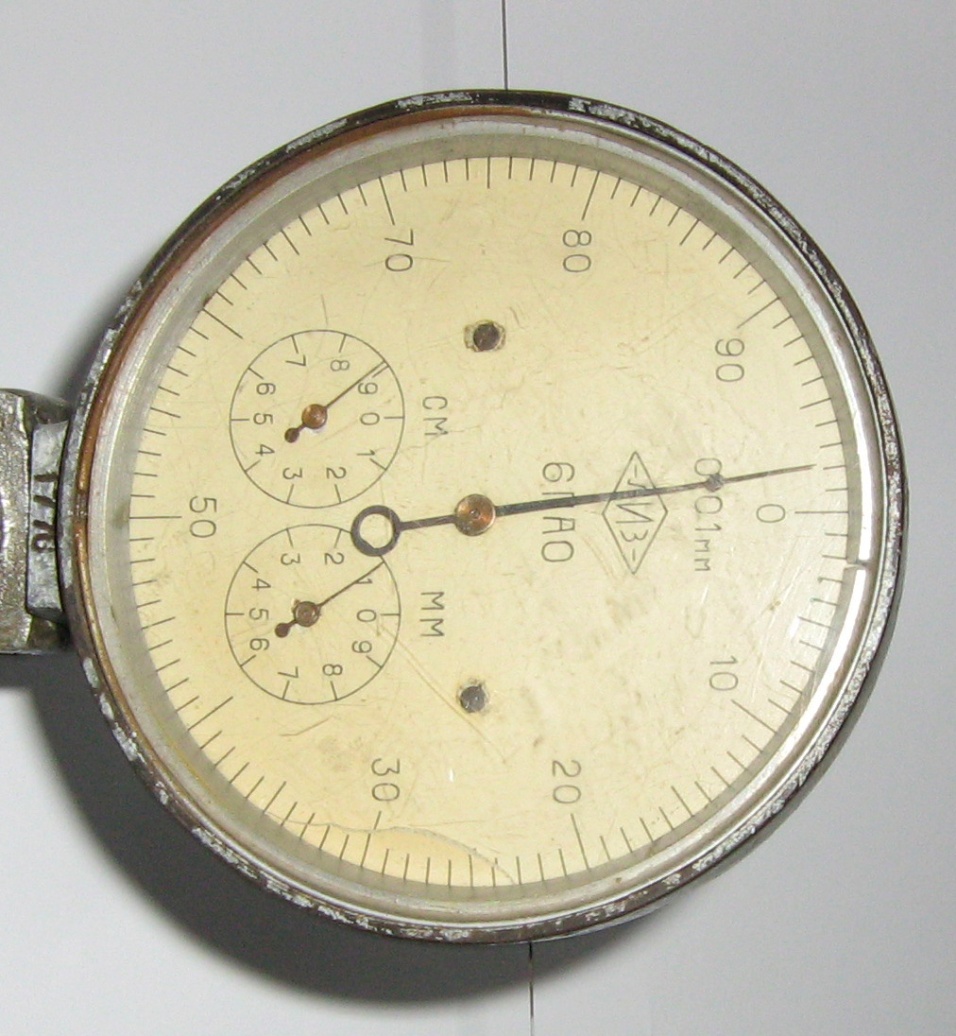

Рисунок 3.2 – Прогиномір Аістова (ПАО-6)
2. Ознайомитися зі способами установки приладів, конструкцією аркової моделі (рис 3.3) та схемою її завантаження.
Рисунок 3.3 – Схема моделі прольотної будови
3. Провести зняття «нульових» відліків, та відліків з двох ступенів завантаження.
4. Визначити прогини за формулою:
f = ai – a0, (3.1)
де ai – відлік згідно прогиноміру після навантаження;
a0 – відлік згідно прогиноміру до навантаження («нульовий відлік») або відлік попереднього навантаження;
Обрахування отриманих результатів провести в табличній формі (табл. 3.1).
Таблиця 3.1 – Результати випробувань моделі моста
Ступені наванта-ження |
Номера точок |
||||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|||||||||||||||
a0 |
ai |
f |
a0 |
ai |
f |
a0 |
ai |
f |
a0 |
ai |
f |
a0 |
ai |
f |
a0 |
ai |
f |
a0 |
ai |
f |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5. Накреслити епюру вертикальних прогинів аркової моделі.

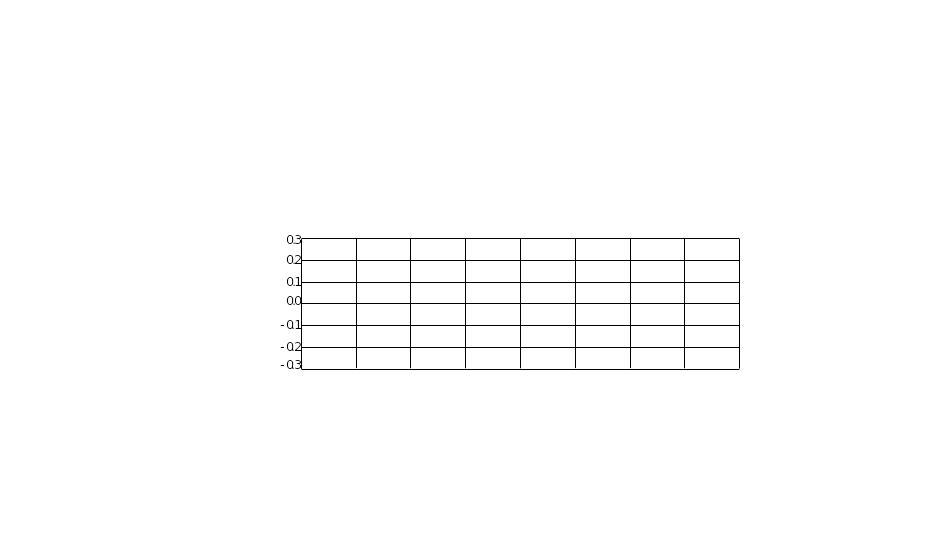

Рисунок 3.4 – Епюра вертикальних прогинів аркової моделі
Контрольні питання
1. На які види підрозділяються випробування мостових споруд?
2. Які мостові споруди підлягають випробуванням?
3. Яка точність відліку прогиномірів ПМ-3 Максимова, ПАО-6 Аістова та приладу ІГТ-10?
4. Які існують способи установлення дистанційних приладів?
5. Який порядок роботи при випробуваннях мостової споруди?
6. Які переваги і недоліки визначення прогинів прольотної будови за допомогою прогиномірів ПМ-3 Максимова, ПАО-6 Аістова та приладу ІГТ-10?
7. Як визначити прогин за допомогою прогиномірів?
