5.3 Опис лабораторної установки

На лицевій частині панелі лабораторного стенда встановлені автомат SF1, що досліджується, а також демонстраційний зразок автомата (без пластмасового корпусу), для вивчення конструкції. Реальний автомат на кожному полюсі має тепловий і електромагнітний розчеплювач, включені послідовно з головними контактами. Але для виконання досліджень автомат частково реконструйовано: один з полюсів містить тільки тепловий розчеплювач (електромагнітний вилучено), а другий - тільки електромагнітний (вилучено тепловий).

Принципова електрична схема дослідження автоматичного вимикача надана на рис. 5.2. Схема містить стандартний блок живлення і лабораторну установку, що з’єднуються між собою за допомогою коротких провідників. Решта схеми зібрана на звороті лабораторної панелі. Для вимірювання власного часу спрацьовування автомата використовується електромеханічний секундомір РТ, встановлений на панелі блока живлення. Коло автомата SF1, що досліджується, комутується пакетним вимикачем S1, його контактами комутується також коло електросекундоміра РТ. За допомогою пакетного перемикача S2 здійснюється перемикання розчеплювачів.

Живлення лабораторної схеми здійснюється вмиканням автомата SF. Регулювання напруги живлення здійснюється за допомогою автотрансформатора Т, яке подається в схему через знижувальний трансформатор Т1.

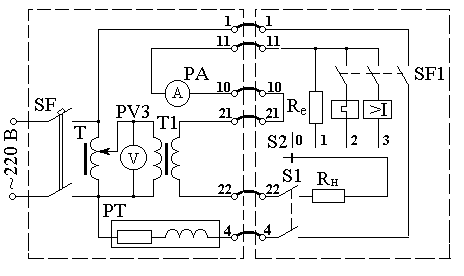

Рисунок 5.2 - Електрична схема дослідження автомата

5.4 Завдання

5.4.1 Вивчити конструкцію автоматичного вимикача АП-50, а також принцип дії його розчеплювачів. Визначити за паспортними даними номінативний струм розчеплювача і струм спрацьовування відсічки.

5.4.2 Експериментально зняти часострумову характеристику теплового розчеплювача.

5.4.3 Експериментально визначити струм і час спрацьовування електромагнітного розчеплювача (відсічки).

5.4.4 На підставі експериментально отриманих даних побудувати захисну характеристику досліджуємого автомата.

5.4.5 Зробити висновки по роботі.

5.5 Методичні вказівки

5.5.1 Виконання п. 5.4.1 здійснюється по опису конструкції, що подано у розділі "Загальні відомості" та на демонстраційному зразку, що змонтований на лабораторній панелі.

5.5.2 Для зняття часострумової характеристики теплового розчеплювача необхідно:

а) підключити лабораторну установку до блоку живлення, з`єднавши за допомогою коротких провідників відповідно такі клеми: 1-1, 4-4, 10-10, 11-11, 21-21 і 22-22;

б) перемикач S2, розташований на лабораторній панелі встановити у положення "1"; S1 - у положення "откл";

в) встановити автотрансформатор у нульове положення;

г) увімкнути автомат SF, розташований на панелі блока живлення, при цьому повинна загорітися сигнальна лампочка HL;

д) вимикач S1 встановити у положення "вкл" і за допомогою автотрансформатора Т встановити задане значення струму в межах 6...15 А згідно з табл.5.1 (по амперметру РА8, розташованому у верхній частині стенда, його показання треба помножувати на 3), після чого встановити S1 у положення "откл";

є) увімкнути досліджуємий автомат SF1, розташований на панелі лабораторної установки;

ж) вивести показання секундоміра РТ у нульове положення, після чого перемикач S2 встановити у положення "2", увімкнути S1 і досліджувати показання РТ до спрацьовування теплового розчеплювача (один оборот маленької стрілки РТ складає 10 с); якщо показання амперметра не відповідають встановленій величині струму, необхідно за допомогою автотрансформатора Т скорегувати його до заданого значення;

з) вимкнути вимикач S1 і дати охолонути нагрівачеві теплового розчеплювача впродовж 3-5 хв.;

і) повторити пп. д)-з) при інших значеннях струму, заносячи показання РТ до табл. 5.1;

к) вимкнути S1.

5.5.3 Для вимірювання часу спрацьовування електромагнітного розчеплювача необхідно:

а) перемикач S2 поставити у положення "1";

б) увімкнути S1 і за допомогою автотрансформатора Т встановити струм спрацювання згідно із паспортними даними автомата АП- 50 (по амперметру РА8) і вимкнути S1;

в) перемикач S2 встановити у положення "2" і вивести на нуль показання РТ;

г) увімкнути досліджуємий автомат SF1;

д) S1 встановити у положення "вкл", при цьому повинно відбутися практично миттєве автоматичне вимикання кола за допомогою електромагнітного розчеплювача;

е) S1 встановити у положення "откл";

ж) не скидаючи показань РТ повторити пп. г)-е) не менше 5 разів;

з) середнє значення часу спрацьовування електромагнітного розчеплювача визначити, поділивши сумарний час спрацьовування на кількість вимикань.

Таблиця 5.1 - Час спрацьовування теплового розчеплювача

Кратність струму перевантаження,	4	5	6	8
Час спрацьовування, с

5.5.4 Вимкнути S1, встановити автотрансформатор Т у нульове положення і вимкнути автомат SF.

5.5.5 Узгодити отримані дані з викладачем, після чого розібрати схему.

5.5.6 Захисну характеристику автомата побудувати за даними таблиці 5.1, враховуючи параметри спрацьовування теплового та електромагнітного розчеплювачів.

5.5.7 Звіт до лабораторної роботи повинен містити:

а) найменування та мету роботи;

б) визначені паспортні дані досліджуємого автомата;

в) електричну схему досліду (лабораторна установка);

г) експериментальні дані у табличній формі;

д) побудовану захисну характеристику автомата;

е) висновки по роботі.
